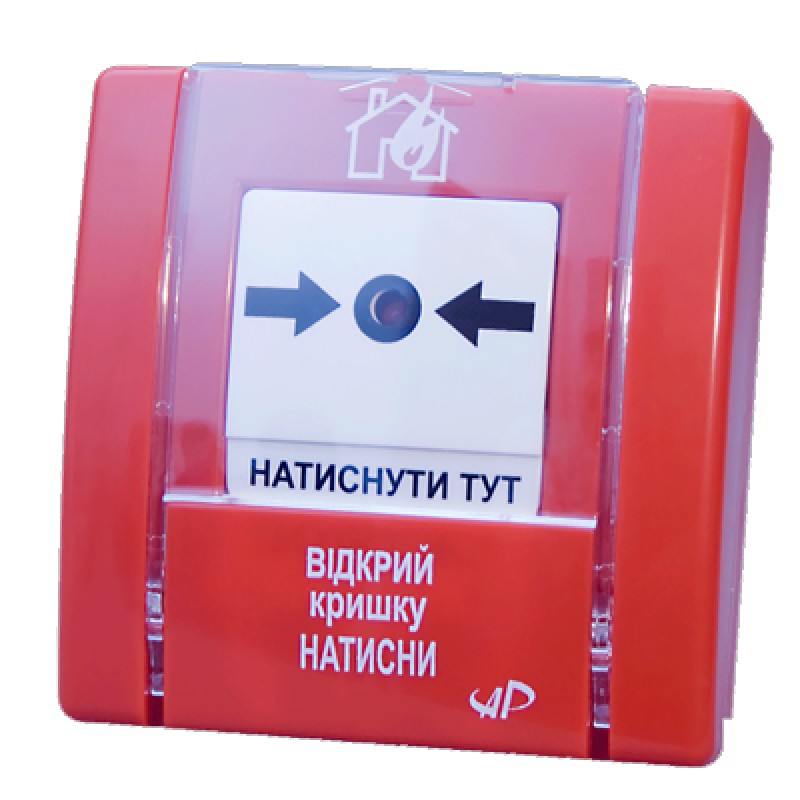

Сповіщувач пожежний ручний SPR–1 це пристрій, призначений для ручного включення тривожного стану в системах пожежної та охоронно-пожежної сигналізації.
Призначення
- Сповіщувач встановлюється в закритих приміщеннях різних будівель.
- Тривожний стан (режим «ПОЖЕЖА») передається по дводротовому ШПС на ППКП, який реагує на збільшення або зменшення сили струму в ШПС.
- Режим «ПОЖЕЖА» у сповіщувачі відображається механічним індикатором-шторкою з написом «ПОЖЕЖА».
- Сповіщувач призначений для експлуатації при температурі від -10°C до +55°C, відносній вологості 25—95% (95% при 35°C) та тиску 86—106 Па.
- Сповіщувач відповідає типу А згідно з ДСТУ EN 54-11:2004.
Принцип роботи
- Сповіщувач складається з корпусу та піддону із закріпленою на ньому друкованою платою. Корпус має відкидну кришку для захисту робочого елемента (кнопки) від випадкового натискання.
- Активізація режиму «ПОЖЕЖА» здійснюється натисканням кнопки після відкриття кришки. На лицьовій поверхні сповіщувача з'являється шторка з написом «ПОЖЕЖА». Після зняття зусилля кнопка фіксується в натиснутому стані.
Повернення сповіщувача (і кнопки) у нормальний стан здійснюється за допомогою ключа повернення. Для цього необхідно:
- вставити ключ повернення до упору у відповідний отвір, розташований знизу корпусу і повернути його за годинниковою стрілкою на 90 градусів;
- потягнути ключ повернення вниз до упору, повернути проти годинникової стрілки на 90 градусів;
- вийняти ключ повернення.
Призначення
- Сповіщувач встановлюється в закритих приміщеннях різних будівель.
- Тривожний стан (режим «ПОЖЕЖА») передається по дводротовому ШПС на ППКП, який реагує на збільшення або зменшення сили струму в ШПС.
- Режим «ПОЖЕЖА» у сповіщувачі відображається механічним індикатором-шторкою з написом «ПОЖЕЖА».
- Сповіщувач призначений для експлуатації при температурі від -10°C до +55°C, відносній вологості 25—95% (95% при 35°C) та тиску 86—106 Па.
- Сповіщувач відповідає типу А згідно з ДСТУ EN 54-11:2004.
Принцип роботи
- Сповіщувач складається з корпусу та піддону із закріпленою на ньому друкованою платою. Корпус має відкидну кришку для захисту робочого елемента (кнопки) від випадкового натискання.
- Активізація режиму «ПОЖЕЖА» здійснюється натисканням кнопки після відкриття кришки. На лицьовій поверхні сповіщувача з'являється шторка з написом «ПОЖЕЖА». Після зняття зусилля кнопка фіксується в натиснутому стані.
Повернення сповіщувача (і кнопки) у нормальний стан здійснюється за допомогою ключа повернення. Для цього необхідно:
- вставити ключ повернення до упору у відповідний отвір, розташований знизу корпусу і повернути його за годинниковою стрілкою на 90 градусів;
- потягнути ключ повернення вниз до упору, повернути проти годинникової стрілки на 90 градусів;
- вийняти ключ повернення.
| Напруга живлення / джерело живлення | 9-30 В |
| Розміри, мм | 102 х 102 х 38 |
| Характеристики товару | |
| Вага, г | 120 |
| Зусилля, необхідне включення робочого елемента (кнопки), Н | 25 |
| Напруга живлення/джерело живлення | 9-30 В |
| Робоча температура, °C | -10 +55 |
| Спосіб підключення до ППК | 2-провідний |
| Струм споживання, ма | 5-20 |
| Тип пристрою | ручний пожежний сповіщувач |
