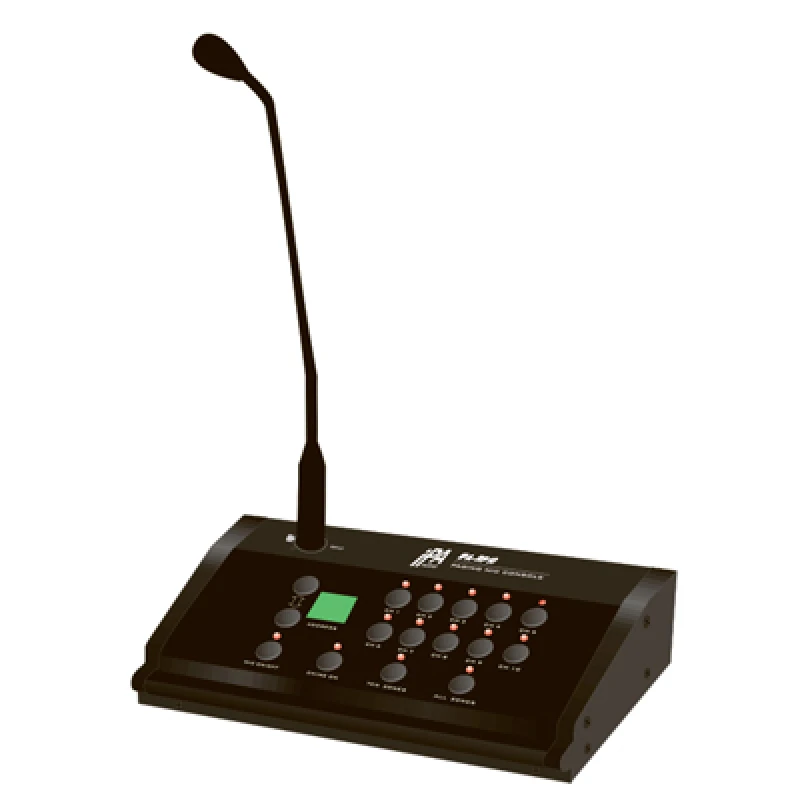

Выносная микрофонная консоль IPM-RP10

Микрофонная консоль IPM-RP10 входит в состав системы оповещения IPA AUDIO и используется для построения систем автоматического оповещения о пожаре и музыкальной трансляции на базе дополнительного оборудования. Микрофонная консоль - это устройство, совмещающее в себе функции селектора зон и микрофона. Консоль предназначена для выбора нужных зон (до 160) и передачу в них речевого сообщения с микрофона. При помощи консоли IPM-RP10 можно:

1) выбрать конкретные зоны

2) выбрать группы зон

3) выбрать все зоны

4) подать сигнал привлечения внимания

5) осуществить оповещение с микрофона в выбранных направлениях.

Для работы с консолью используется блок IPC-P10Z, к которому может быть подключено до 16 микрофонных консолей IPM-RP10. Каждому блоку IPC-P10Z назначается адрес, при помощи DIP-переключателей. Таких адресов может быть 16. Это означает, что при помощи одной микрофонной консоли, можно управлять 16-ю блоками IPC-P10Z и как следствие 160 зонами. Выбор зон с 1 по 10 осуществляется в первой странице. При этом на блоке IPC-P10Z, должен быть установлен 1 адрес. Выбор зон с 11 по 20 осуществляется во второй странице. При этом на блоке IPC-P10Z, должен быть установлен 2 адрес. И так далее. Питание консоли IPM-RP10 осуществляется от сети переменного напряжения 220 В. Конструктивно блок выполнен в металлическом корпусе, настольного исполнения.
Особенности

Выбор зон озвучивания осуществляется нажатием кнопки на лицевой панели консоли. Возле выбранной зоны загорается светодиод.
Максимальная длина соединительного кабеля 1 км. Дополнительное питание – 24 В необходимо, если длина соединительного кабеля превышает 50 м.
Кнопки выбора зон, начала передачи речевых сообщений и кнопка передачи сигнала привлечения внимания на лицевой панели консоли.
Регулировка уровня выходного сигнала с микрофона и громкости сигнала привлечения внимания расположена на тыльной стороне консоли.
Линейный вход (разъем jack 6,3), линейный выход (разъем jack 6,3) на тыльной стороне консоли.
16 микрофонных консолей может одновременно подключаться к системе. DIP-переключателями устанавливается адрес каждого устройства.

Технические характеристики

Чувствительность и сопротивление входа: MIC:10 мВ / 600 Ом, несбалансированный
Линейный: 775 мВ / 10 кОм, несбалансированный
Выход: Сбалансированный
Частотный диапазон: MIC: 100 Гц ~ 15 кГц; линейный: 30 Гц~ 18 кГц
Соотношение сигнал/шум: Вход MIC: 60 дБ, линейный вход: 80 дБ
Управление: Регулировка громкости MIC, 160-ти канальный селектор,
кнопка сигнала привлечения внимания, выключатель питания
Индикация: Светодиоды питания, 10 каналов
Защита: От высокой температуры, перегрузки и короткого замыкания
Напряжение питания: -24 В
Потребляемая мощность: 10 Вт
Масса: 1,25 кг
Габаритные размеры: 220 x 142,7 x 51,5 мм
Протокол связи: RS422
Разъем для подключений: RJ45
Скорость передачи данных: 4800 бит/с
