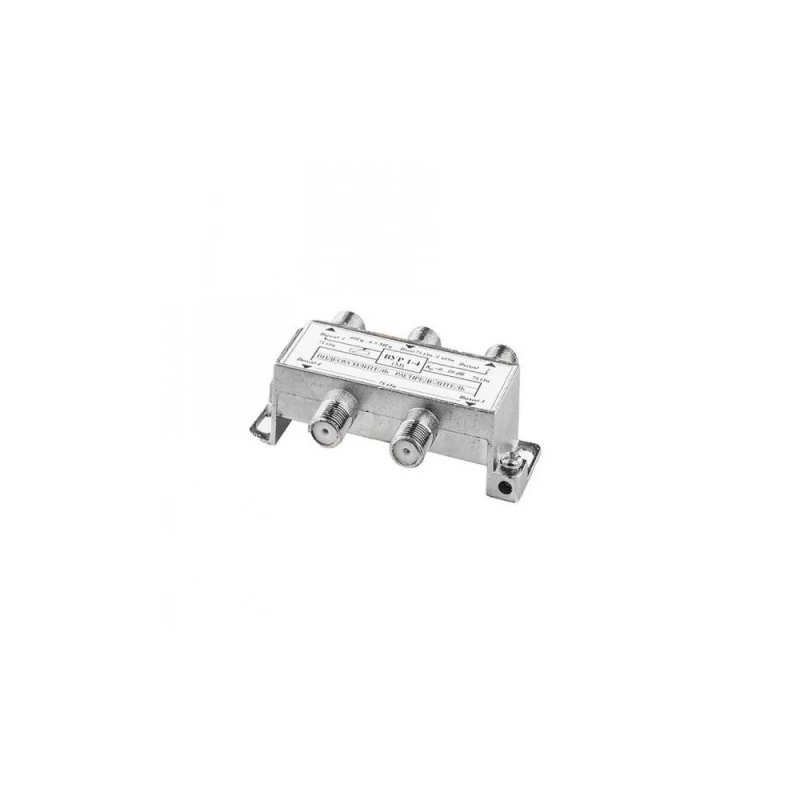

Видеоусилитель-разветвитель ВУР-1/4

ВУР-1/4

Видеоусилитель-разветвитель, 1вх.-4вых.,рег.усиления по каналу,12В

- Резистором регулировки по выходу 1 устанавливается общее усиление по выходам.

- Поэтому на выход 1 подключается линия с максимальной длиной кабеля и устанавливается оптимальное усиление для 1 канала.

- Остальные выходы подстраиваються по каждому каналу индивидуально.

- Выходное сопротивление по выходу 1 составляет 75 Ом, по 2.3.4 от 56 до 85 Ом в зависимости от положения резистора регулировки.

- На качество изображения практически не влияет.

- Минимальные потери уровня видеосигнала определяються % содержанием меди в кабеле (центральная жила и оплетка).

- При монтаже ВУР корпус усилителя не заземлять, не соединять с металлическими конструкциями здания.

НЕ ПРИМЕНЯТЬ КАБЕЛЬ СО СТАЛЬНОЙ ЖИЛОЙ И ОПЛЕТКОЙ И ТАКЖЕ С ПОКРЫТИЕМ ИЗ МЕДИ

Назначение выводов:

Розовый +12 В

Черный (зеленый) -12 В
