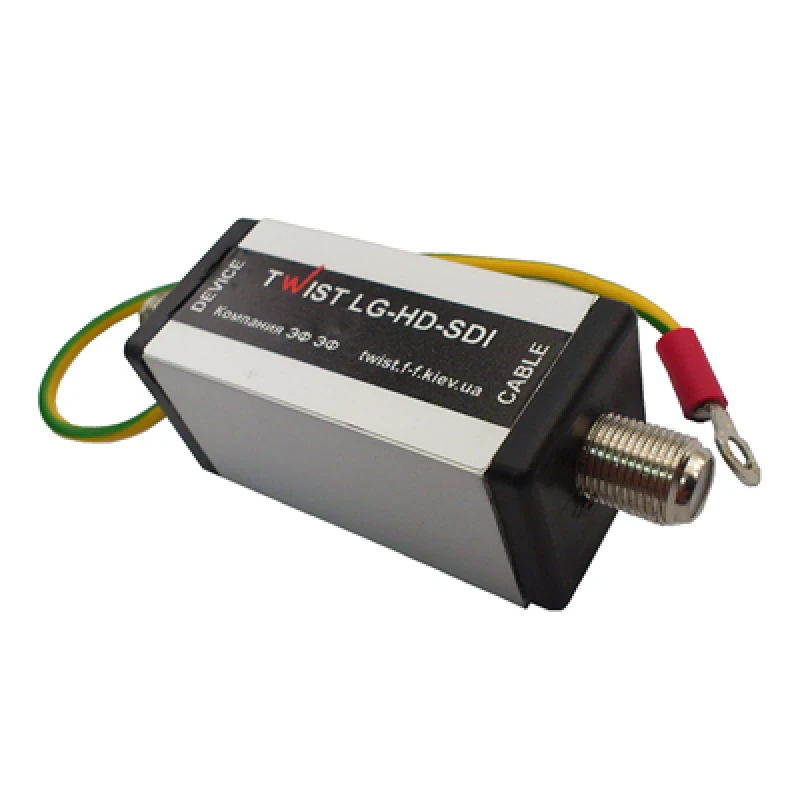

Устройство для грозозащиты F-F Twist-LG-HD-SDI

Устройство защиты от наведенных импульсных напряжений Twist-LG-HD-SDI
Бренд: F-F
Назначение

Устройство защиты от наведенных импульсных напряжений (грозозащиты)
Twist-LG-HD-SDI используется с коаксиальным кабелем для защиты интерфейсов
SD-SDI, ED-SDI, HD-SDI от высоковольтных импульсных перенапряжений в линии,
вызванных электростатическими зарядами, грозовыми разрядами, сильными
электромагнитными полями, высоковольтными импульсными наводками.
Для правильной работы устройство требует обязательного заземления.
Технические характеристики

- Совместимый интерфейс/ битрейт SD-SDI, ED-SDI, HD-SDI / 143 Mбит/c - 2,97 Гбит/c
- Тип разъемов F
- Напряжение ограничения +/-5 В
- Время срабатывания, не более 2 нс
- Допустимый импульсный 10/1000 мкс, 8/20 мкс ток разряда в линии 200 А, 10 кА
- Диапазон рабочих температур –40 +50°С
- Габаритные размеры 77 х 25 х 25 мм

Монтаж и эксплуатация

Устройство подключается в разрыв коаксиальной линии, рядом с защищаемым
устройством. Направление подключения имеет значение и указано на корпусе
прибора (Cable – к коаксиальной линии, Device – к защищаемому прибору). Для
защиты источника видеосигнала (камеры) и приемника (регистратора) видеосигнала
требуется использования двух устройств грозозащиты.

Клемма заземления требует обязательного подключения к контуру защитного заземления с системой выравнивания
потенциалов в соответствии с действующей редакцией ПУЭ.
Зануление (соединение с
нулем токоведущей жилы) заземляющего контакта НЕ ДОПУСКАЕТСЯ!
