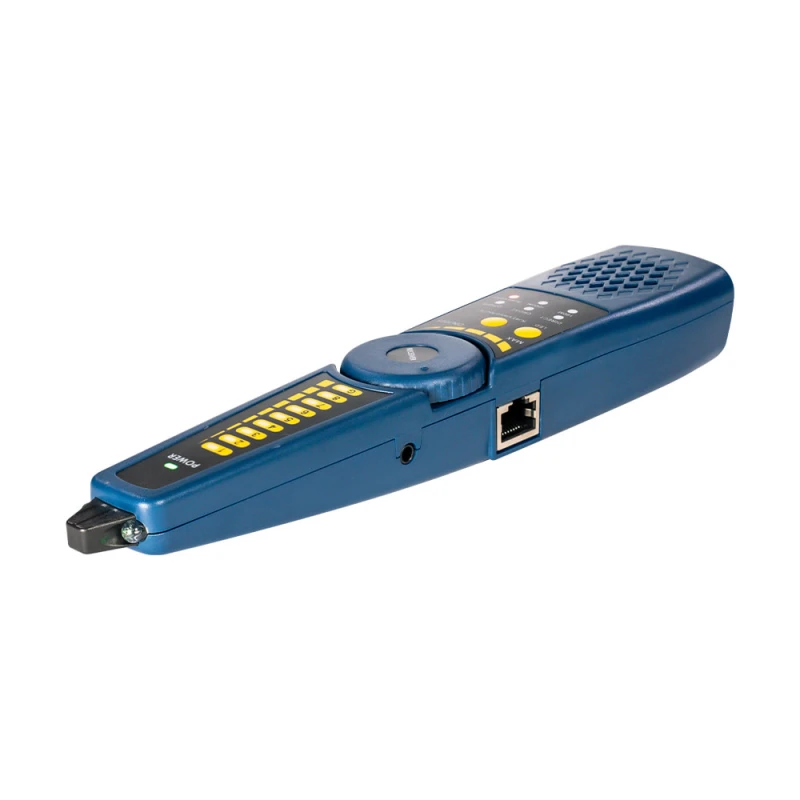

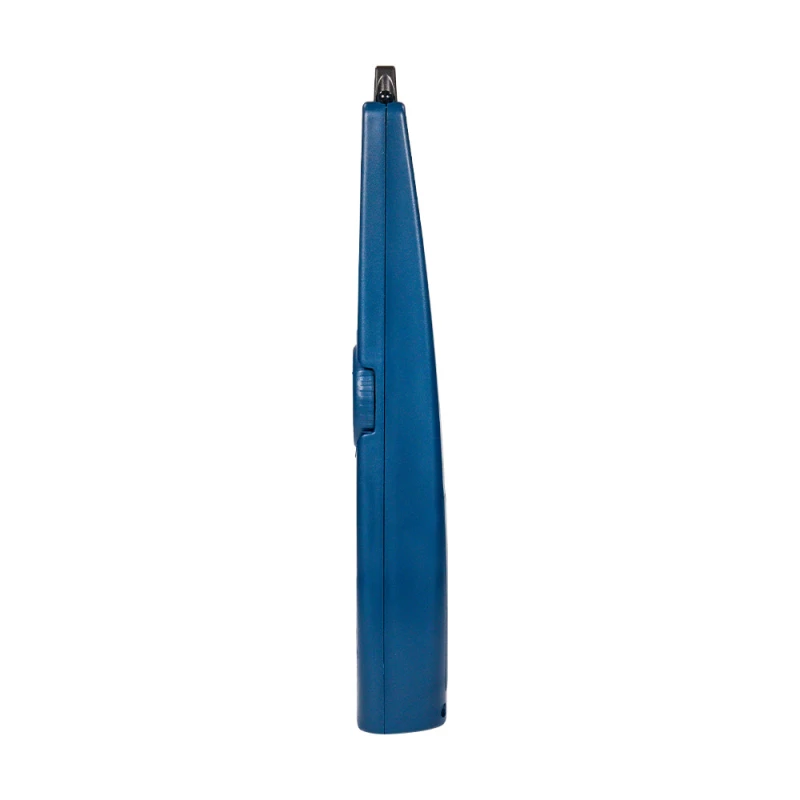

Багатофункціональний кабельний трасувальник і тестер кабелю Light Vision CCTV CTP01. Виконує роль приймача, працює тільки в парі з тестерами відеокамер CCTV-Tester IPC-50 або CCTV-Tester IPC-70.
Застосування
Кабельний трасувальник та тестер мережевих кабелів, телефонної лінії, кабелів BNC та інших кабелів за допомогою аудіосигналів. Даний інструмент підійде для інтернет-провайдерів, телефоністів для підключення або перепідключення абонента до інтернету, допоможе системному адміністратору у пошуці потрібного мережевого кабелю серед багатьох підключених у серверній кімнаті, перевірці справності кабелів тощо.
Ключові властивості
- Кабельний тестер працює лише у парі з тестерами відеокамер CCTV-Tester IPC-50 або CCTV-Tester IPC-70. Швидко вимірює довжину мережевого кабелю на відстані до 1000 метрів. Підтверджує розташування кабелю, перевіряє цілісність та виявляє несправності кабелю (обриви, короткі замикання та зворотні пари).

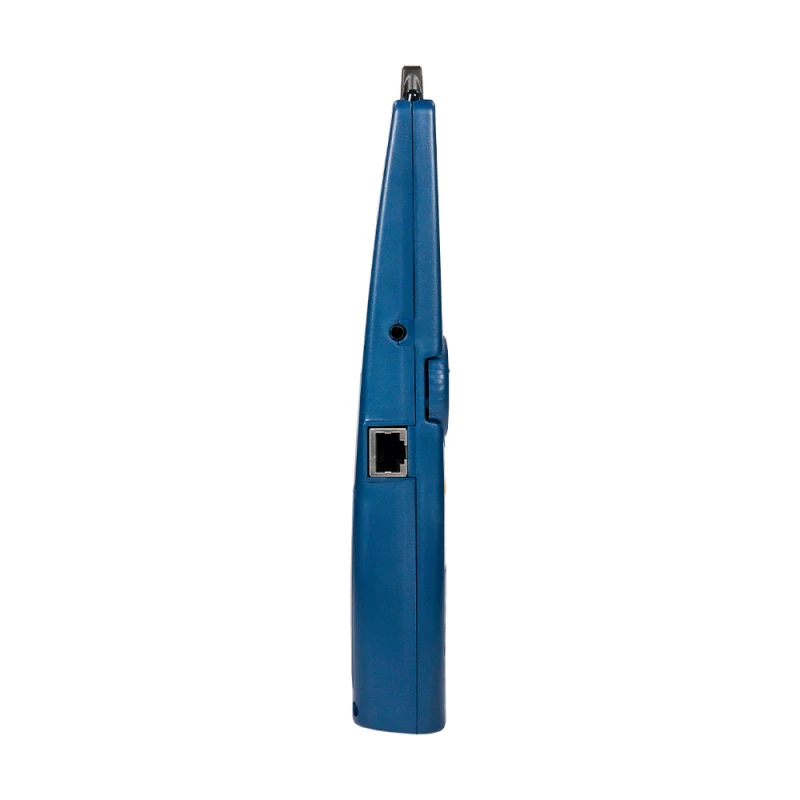

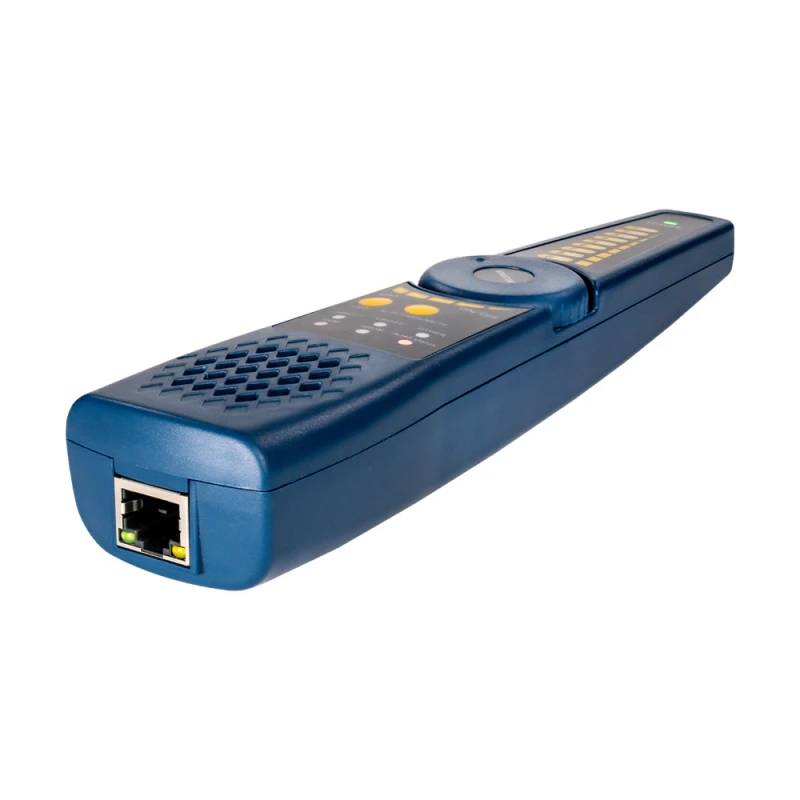

- Для перевірки кабель UTP або телефонний кабель з конекторами RJ45/RJ11 підключаються безпосередньо до порту UTP кабельного тестера; також кабель, що перевіряється, слід під’єднати до CCTV-тестера. Для підключення інших кабелів, наприклад, BNC, використовуються адаптери – «крокодили».

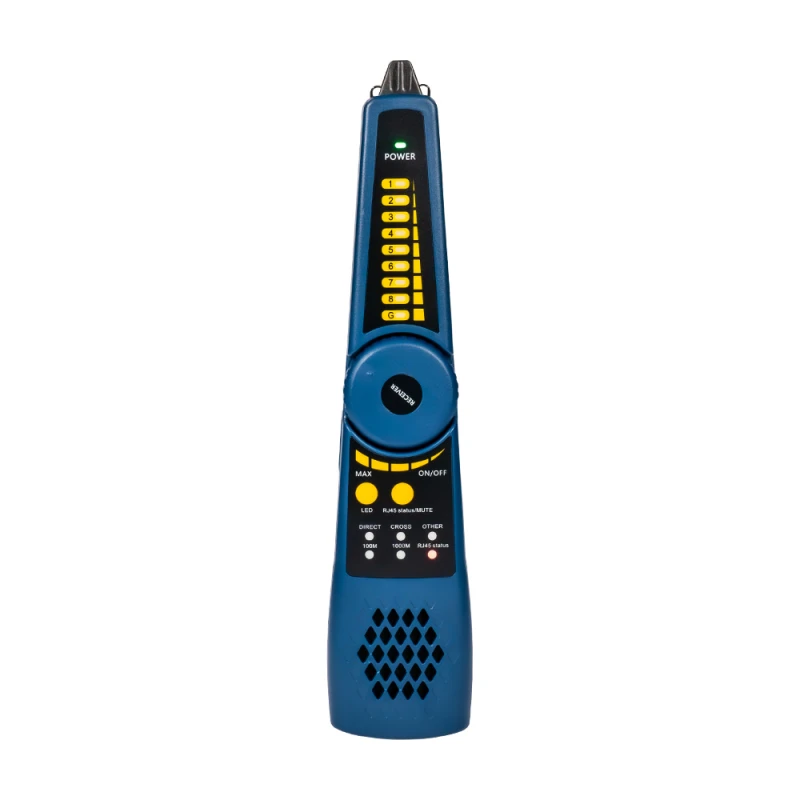

- Перевірка мережевого кабелю. За замовчуванням, індикатори 1-8 та G вказують на послідовність ліній. Послідовність загоряння індикаторів після підключення – це послідовність ліній мережі. Три індикатори DIRECT/CROSS/OTHER – «Прямий/Перехресний/Інший» – безпосередньо відображають тип мережевого кабелю. Також відбувається сканування кабелю на цілісність.
- Підтримує виявлення короткого замикання мережевого кабелю. Тест на коротке замикання також можна виконати без під’єднання тестерів кабелю та відеокамер.
- При підключенні телефонного кабелю на екрані тестеру відеокамер відображається інформація про підключення, тип кабелю та послідовність дротів.
- Підходить для серверної кімнати, швидко виявляє ближню, середню та дальню точку несправності та знаходить цільовий кабельний роз'єм RJ45.

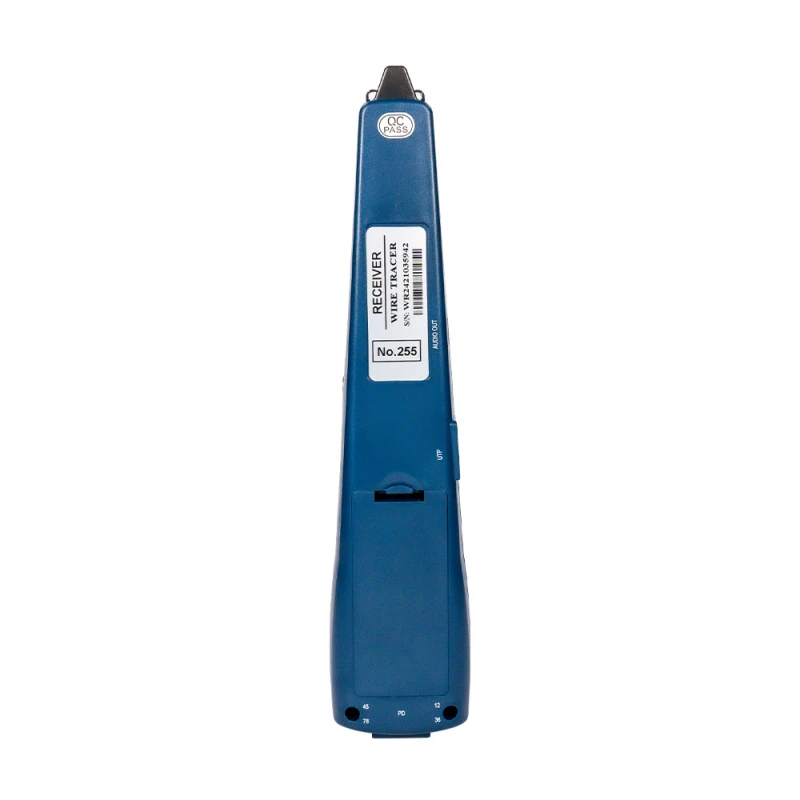

- Перевірка живлення PD. Інтерфейс PD кабельного трасувальника підключається до комутатора POE або PSE та іншого обладнання живлення для перевірки лінії вихідної напруги комутатора POE.
- Роз’єм AUDIO OUT використовується для підключення навушників до тестера і роботи у беззвучному режимі.
- Живиться кабельний тестер від двох батарейок типу AA, які слід придбати окремо.
