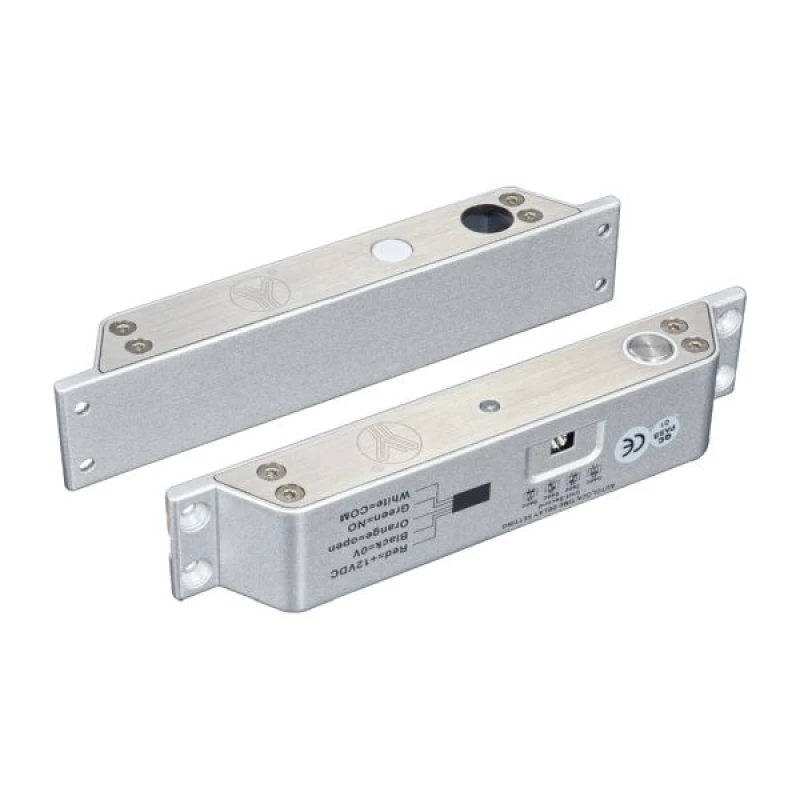

YB-500IN(LED) – накладний электроригельный замок для системы контроля доступа.
Компания-производитель YLI ELECTRONIC.
Электроригельный замок подходит для металлических, пластиковых, металлопластиковых и деревянных дверей без наличников.
Оснащен встроенным таймером задержки закрывания 0 | 3 | 6 | или 9 сек. (переключается перемычками на замке).
ЧТО ТАКОЕ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК
Электроригельный замок – устройство для запирания дверей, управление которым происходит посредством эл.питания. Запирание двери осуществляется выдвижным ригелем (металлический стержень), входящим в ответную часть.
КАК РАБОТАЕТ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК YB-500IN(LED)
Во время закрытия двери, встроенный в замок геркон реагирует на магнит в ответной планке, и замыкает контакт соленоида, выдвигающего ригель.
В случае отключения электропитания замок находится в открытом состоянии (ригель задвинут), что соответствует правилам пожарной безопасности.
Открывается замок управляющим контактом (оранжевый провод).
ГДЕ ИСПОЛЬЗУЕТСЯ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК
В автоматизированных системах контроля и управления доступом (СКУД) в офисах, бизнес-центрах, магазинах и любых других помещениях.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-500IN(LED)
- Тип замка: электроригельный
- Тип установки: накладной
- Сила удержания: 1000 кг
- Таймер задержки: 0 | 3 | 6 | 9 сек.
- Выходы: NO/COM
- Без питания: открыт
- Питание: 12V
- Потребление: 960мА (рабочее) | 180мА (режим ожидания)
- Размеры:
замок: 185x25.7x37 (мм)
- ответная планка: 185x25.7x37 мм
- ригель: диаметр 16 мм, длинна 13 мм (прямой)
- Встроенный индикатор состояния двери
- Дверь автоматически закрывается, если не была открыта в течении 5 секунд
- Настройте таймер задержки (переключается перемычками на замке)
- Просверлите отверстия в дверной раме для шурупов и закрепите замок
- Установите ответную планку таким образом, чтоб встроенный магнит (пластиковый круг) был ниже ригеля замка. Расстояние между замком и ответной планкой должно быть не более 8 мм
- Согласно инструкции подключения, подсоедините электроригельный замок YB-500IN(LED) к питанию и управляющим устройствам системы контроля доступа
СОВМЕСТИМОСТЬ
Электроригельный замок YB-500IN(LED) совместим с кодовыми клавиатурами, считывателями, радиоконтроллерами, кнопками выхода, с аудиодомофонами и видеодомофонами всех типов или другими устройствами систем контроля доступа.
ДОПОЛНИТЕЛЬНЫЕ МАТЕРИАЛЫ
Ознакомиться с принципом действия и особенностями электроригельных замков можно здесь.
