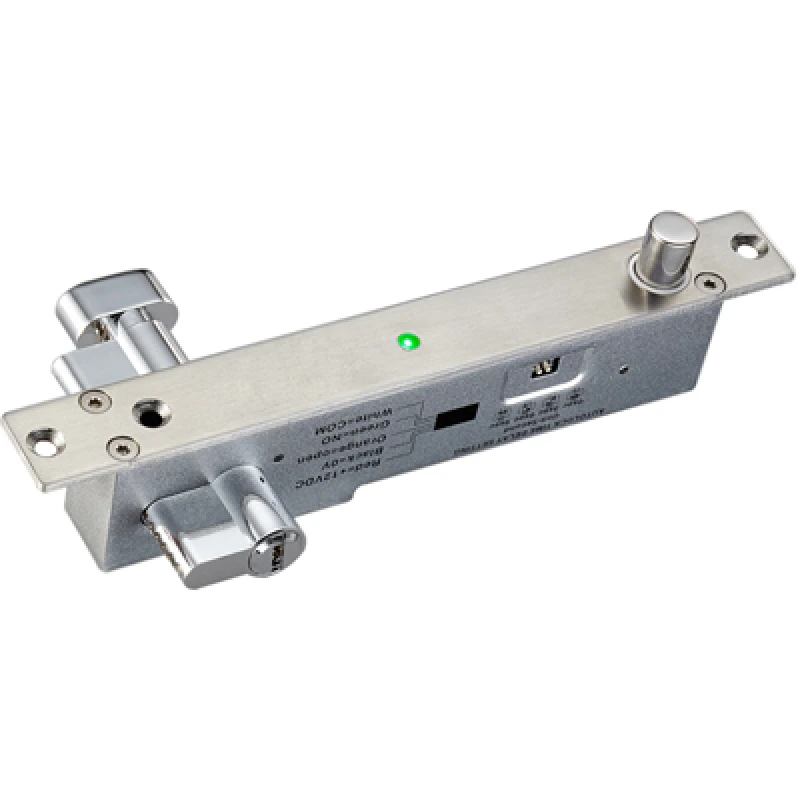

Ригельный замок YB-500C(LED) врезной для системы контроля доступа

YB-500C LED – врезной электроригельный замок для системы контроля доступа.
Компания-производитель YLI ELECTRONIC.
Электроригельный замок предназначен для внутренней установки как в дверную коробку (раму), так и в саму дверь. Подходит для металлических, пластиковых, металлопластиковых, деревянных, а также стеклянных дверей.
Оснащен встроенным таймером задержки закрывания 0 | 3 | 6 | или 9 сек. (переключается перемычками на замке).
ЧТО ТАКОЕ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК
Электроригельный замок – устройство для запирания дверей, управление которым происходит посредством эл.питания. Запирание двери осуществляется выдвижным ригелем (металлический стержень), входящим в ответную часть.
КАК РАБОТАЕТ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК YB-500C LED
Во время закрытия двери встроенный в замок геркон реагирует на магнит в ответной планке и замыкает контакт соленоида, выдвигающего ригель.
В случае отключения электропитания замок находится в закрытом состоянии (ригель выдвинут).
Открывается замок управляющим контактом (оранжевый провод).
ГДЕ ИСПОЛЬЗУЕТСЯ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК
В автоматизированных системах контроля и управления доступом (СКУД) в офисах, бизнес-центрах, магазинах и любых других помещениях.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-500C LED

- Тип замка: электроригельный
- Тип установки: врезной
- Сила удержания: 1000 кг
- Таймер задержки: 0 | 3 | 6 | 9 сек.
- Выходы: NO/COM
- Без питания: закрыт
- Питание: 12V
- Потребление: 960мА (рабочее) | 180мА (режим ожидания)
- Размеры:

замок: 210x25x42 (мм)
- ответная планка: 90x25x2мм
- ригель: диаметр 16 мм, длинна 13 мм (прямой)

- Встроенный индикатор состояния двери
- Дверь автоматически закрывается, если не была открыта в течении 5 секунд

КОМПЛЕКТАЦИЯ

- электроригельный замок
- накладка на замок
- ответная планка
- монтажный комплект
- крепежные накладки для полой металлической коробки
- инструкция
- ключевой цилиндр, ключи(5шт.), накладка на цилиндр

УСТАНОВКА ЭЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-500C LED

- Настройте таймер задержки (переключается перемычками на замке)
- Вырубите нишу в дверной коробке/двери, размером 35мм х 137.6 мм | глубиной 40 мм и установите замок вровень с поверхностью
- *для установки замка в полую металлическую дверную коробку используйте специальные крепежные накладки из комплекта

- Приложите накладку на замок и зафиксируйте шурупами
- Установите ответную планку таким образом, чтоб встроенный магнит (пластиковый круг) был ниже ригеля замка. Расстояние между замком и ответной планкой должно быть не более 8 мм
- Согласно инструкции подключения, подсоедините электроригельный замок YB-500C LED к питанию и управляющим устройствам системы контроля доступа

СОВМЕСТИМОСТЬ
Электроригельный замок YB-500C LED совместим с кодовыми клавиатурами, считывателями, радиоконтроллерами, кнопками выхода, с аудиодомофонами и видеодомофонами всех типов или другими устройствами систем контроля доступа.

ДОПОЛНИТЕЛЬНЫЕ МАТЕРИАЛЫ
Ознакомиться с принципом действия и особенностями электроригельных замков можно здесь.
