Пульт управления и индикации режимов СКБ Электронмаш - ПУР-485 для пожарной сигнализации

ПУР-485 - пульт управления и индикации режимов для пожарной сигнализации.
Бренд: СКБ Электронмаш
Назначение
Пульт для управления одной зоной пожаротушения и индикации ее состояния предназначен для работы с приборами приемно-контрольными
пожарными в системах пожарной сигнализации и пожаротушения.
Особенности
Используется только в помещениях. Запрещается эксплуатация устройства в помещениях с агрессивными примесями в воздухе, вызывающими коррозию.
Режим работы пульта в составе прибора круглосуточный непрерывный.

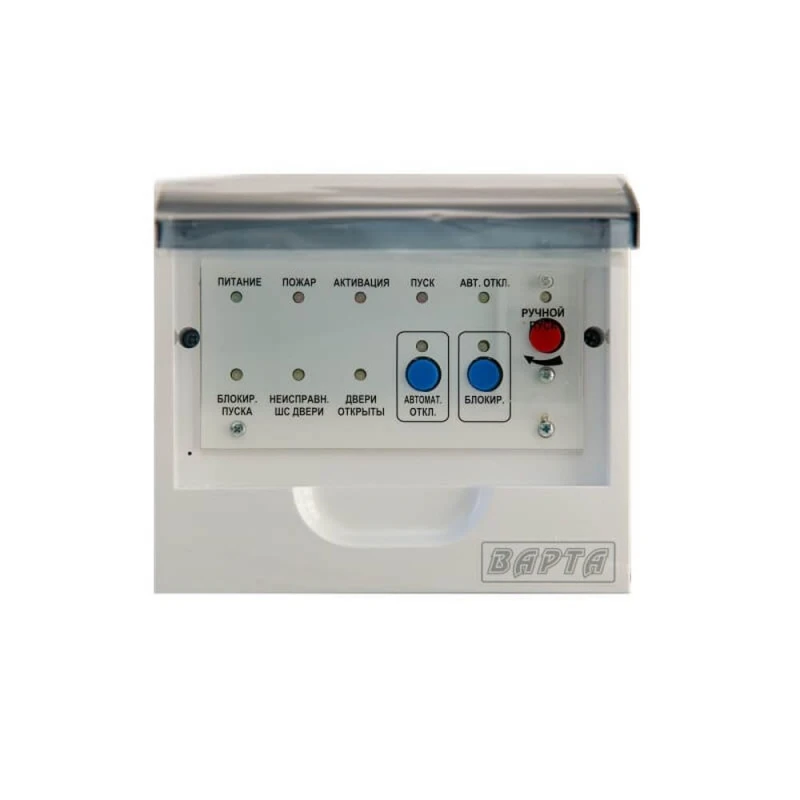

Пульт состоит из пластмассового корпуса с защитной крышкой. Внутри корпуса смонтирована плата ПУР-485. На передней части корпуса расположена панель с кнопками и светодиодами-индикаторами.
Назначение светодиодов

- Светодиод «Питание» (зеленый) – горит при наличии питания, мигает с частотой 1 Гц при питании ниже 15 В.
- Светодиод «Пожар» (красный) – горит при получении сигнала «Пожар» с БКН.
- Светодиод «Активация» (красный) – горит при получении сигнала «Активация» с БКН.
- Светодиод «Пуск» (красный) – горит при получении сигнала «Пуск» с БКН.
- Светодиод «Автоматика отключена» (желтый) – горит при получении сигнала «Автоматика отключена» с БКН.
- Светодиод «Блокировка пуска» (желтый) – горит при получении сигнала «Блокировка пуска» с БКН.
- Светодиод «Неисправность ШС дверей» (желтый) – горит при неисправности ШС на ПУР- 485.
- Светодиод «Двери открыты» (желтый) – горит при срабатывании ШС на ПУР-485 (двери открыты).
- Светодиод «Ручной пуск» (желтый) – горит при нажатии кнопки «РП» (защелкивается), показывает что кнопка ручного пуска была нажата на данном ПУР-485.
- Светодиод «Автоматика отключена» (желтый) – горит при нажатии кнопки «Автоматика отключена» или при срабатывании ШС (защелкивается), гаснет (по команде БКН) при повторном нажатии кнопки (если двери закрыты). Показывает, что включить автоматику можно только с данного ПУР.
- Светодиод «Блокировка» (желтый) – горит при нажатии кнопки «Блокировка»

Характеристики

- Напряжение питания пульта 15-30 В постоянного тока.
- Максимальный ток потребления БКН от аккумуляторов в дежурном режиме не более 45 мА.
- Ток потребления не более 25 мА.
