Приемник-передатчик ППВП-2.2_КМКС

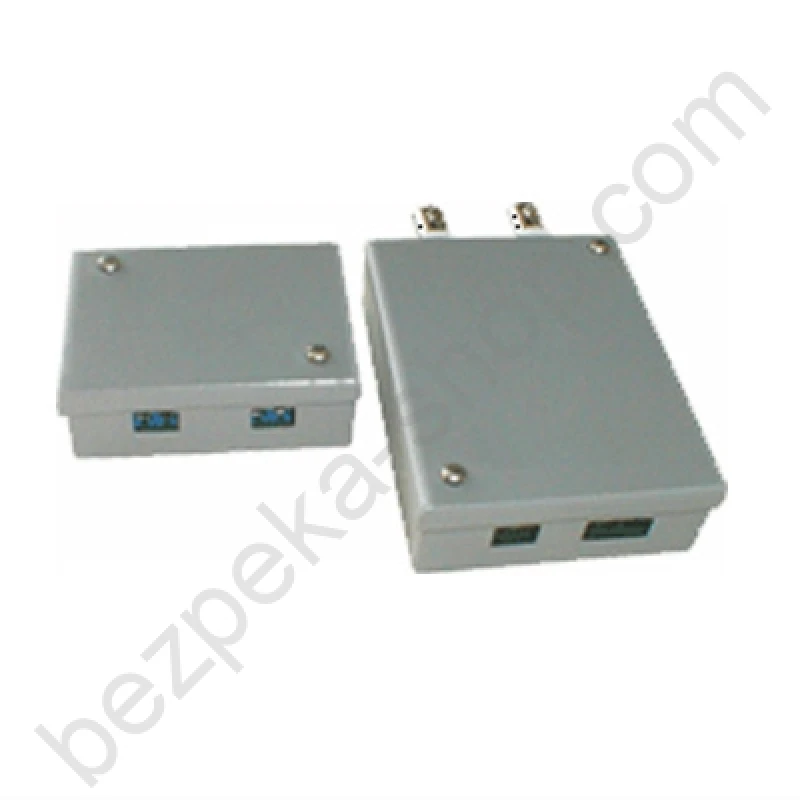

ППВП-2.2_КМКС - передатчик и приемник видеосигнала для витой пары

Назначение

- Комплект ППВП-2.2_КМКС предназначен для предачи видеосигнала по витым парам телефонного кабеля типа ТПП эп 5х2х0,2 на расстояние до 1 км.

- Передатчик предназначен для преобразования стандартного видеосигнала, например, от телекамеры в симметричный дифференциальный сигнал.

- Приемник предназначен для преобразования симметричного дифференциального сигнала в стандартный видеосигнал с последующей коррекцией.

Подключение передатчика

- Подключите к разъему «ПИТАНИЕ» источник питания.

- Подключите к разъему «ВИДЕО» источник видеосигнала (например, выход телекамеры).

- Подключите к клеммам «А» и «В» разъема «ВЫХОД» концы проводов, сплетенных в витую пару (от приемника).

- Подключите к клемме «┴», разъема «ВЫХОД», провод защитного заземления.
ВНИМАНИЕ!

- Провод защитного заземления не соединять с электрической землей источника питания!

- При работе с длиной кабеля 600 метров и более (на плате приемника установлена перемычка на длинах от 600 метров), установите две перемычки на плате передатчика.

- Других настроек передатчик не требует.

Подключение приемника

- Подключите к разъему «ПИТАНИЕ» источник питания.

- Подключите к клеммам «А» и «В» разъема «ВЫХОД» концы проводов, сплетенных в витую пару (от передатчика).

- Подключите к клемме «┴», разъема «ВХОД», провод защитного заземления и экран кабеля ТПП эп, иначе элементы грозозащиты не будут выполнять свою функцию.

- Установите на плате приемника перемычку, соответствующую длине кабеля до передатчика.
- Подключите к разъему (-ам) «ВЫХОД 1», «ВЫХОД 2» монитор (-ы).

- Регулятором «УСИЛЕНИЕ» установите необходимый уровень выходного видеосигнала -1В.

- Других настроек приемник не требует.

При передаче нескольких видеосигналов (каждый по своей витой паре проводов) в одном кабеле взаимное влияние отсутствует.

Допускается использование кабелей с витыми парами проводов другого типа. Например, при использовании кабеля UTP установка перемычек аналогична с кабелем ТПП эп.

Допускается каскадирование устройств с целью увеличения длины линии связи.

При продаже комплект приемо-передатчика настроен на длину кабеля в 1 км.
Комплект поставки

- Передатчик и приемник ППВП-2.2_КМКС.

- Паспорт и руководство пользователя.
