ППКП СКБ Электронмаш - Варта-1/832-У8-4 для пожарной сигнализации

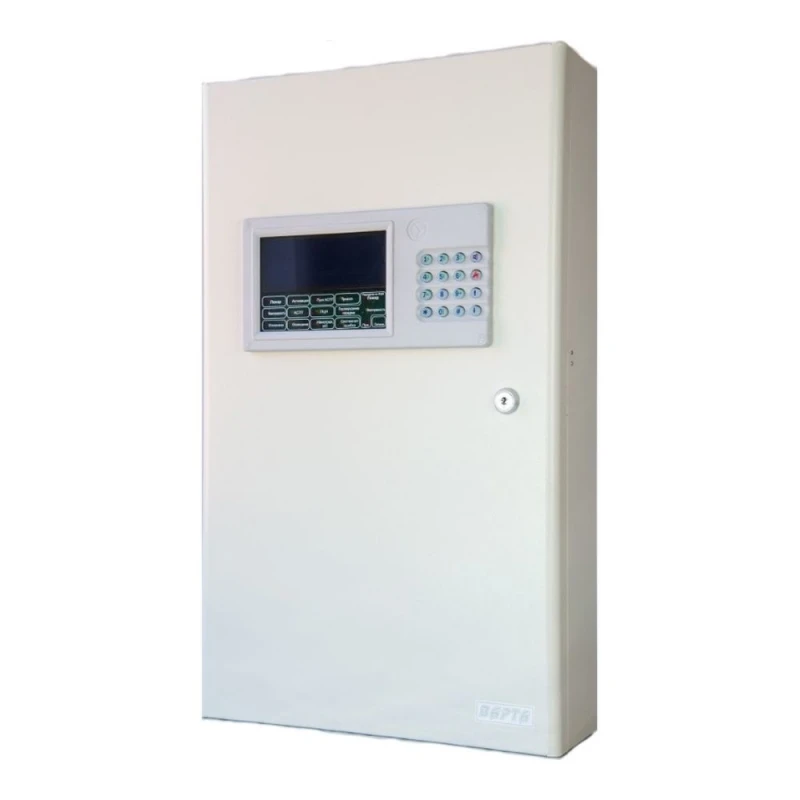

ППКП Варта-1/832-У8-4 - прибор приемно-контрольный пожарный и управления. Представляет собой многопроцессорную систему сбора и обработки состояния пожарных шлейфов, сигнализации и управления различными выходными сигналами. Прибор сконструирован на базе ППКП Варта-1/832. В шкафу прибора «Варта-1/832-У8» установлен источник питания, БКУ (блок контроля управления) и до четырех БКН (блок ключа погрузки) или их комбинация с БКК (блок ключа каскадный).
Бренд: СКБ Электронмаш
Что такое ППКП
ППКП - это устройство, предназначенное для приема сигналов от пожарных извещателей (ПИ), обеспечения электропитанием активных (токопотребляющих) ПИ, выдачи информации на световые, звуковые оповещатели и пульты централизованного наблюдения.
Назначение
Предназначен для построения  систем пожарной сигнализации и автоматики различной сложности, а также систем раннего выявления чрезвычайных ситуаций и техногенной защиты. Прибор обеспечивает прием и отображение информации от всех типов извещателей и технологических датчиков с дальнейшей передачей сигнала на исполнительные устройства и/или специализированные станции мониторинга объекта.
Прибор используется только в помещениях. Запрещается эксплуатация устройства в помещениях с агрессивными примесями в воздухе, вызывающими коррозию.
Функциональные особенности

- Прибор  имеет  блочную  структуру,  что  позволяет  пользователю  выбрать оптимальную для объекта конфигурацию. В минимальном варианте поставки в приборе установлен один блок входных шлейфов (далее БВШ). В приборе возможна установка до четырех БВШ, что позволяет наращивать (в любое время) количество шлейфов сигнализации (делее ШС) до 16, 24 или 32. Предусмотрено место для установки блока выходных ключей (далее БВК).
- Возможность установки блока выходных ключей БВК-8 по 8 ключей, отдаляя их от центрального прибора на расстояние до 1000 м. Всего в приборе может быть использовано до 15 БВШ и до 15 блоков ключей. В итоге информационная емкость прибора может составлять 120 шлейфов и количество каналов управления – 120 ключей.

Принцип работы
 Каждый шлейф прибора может работать по одному из пяти алгоритмов.

- «Пож1» – при обнаружении срабатывания сообщение об этом выдается без задержки. Возможны два режима:

сообщение «Пожар» при срабатывании одного извещателя;
- сообщение «Внимание» при срабатывании одного извещателя, «Пожар» - двух и более извещателей в течение заданного времени ожидания после сигнала «Внимание».

- «Пож2» – при обнаружении срабатывания в ШС выдается сообщение «Внимание», происходит автоматическое кратковременное отключение и сброс ШС с последующим ожиданием повторного срабатывания в этом ШС в течение заданного времени. Если во время ожидания произойдет срабатывание, обрыв или короткое замыкание ШС, то будет выдано сообщение «Пожар», в противном случае тревога будет сброшена как ложная.
- «Лог1» - для работы датчиков с нормально разомкнутыми контактами (при сработке датчика увеличивается ток в ШС).
- «Лог2» - для работы датчиков с нормально замкнутыми контактами (при сработке датчика уменьшается ток в ШС).
- «Охран» - режим работы охранных извещателей. В этом случае на пульте управления загорается индикатор «Тревога».

В режимах работы «Пож1», «Пож2», «Охран» ШС защелкиваются и изменения состояния извещателей не влияет на состояние ШС после его срабатывания. В режимах «Лог1» и «Лог2» ШС не защелкивается, а показывает, в каком состоянии находится
датчик.
Напряжение питания ШС 24 В. Токовые режимы ШС выбраны таким образом, чтобы пользователь мог построить ШС любой архитектуры. Прибор ведет интегральную подстройку «запомненных» состояний в ШС, позволяющую исключить ложную тревогу при постепенном старении и окислении контактов, изменении токов утечек ШС, вызванных погодными или другими условиями.
