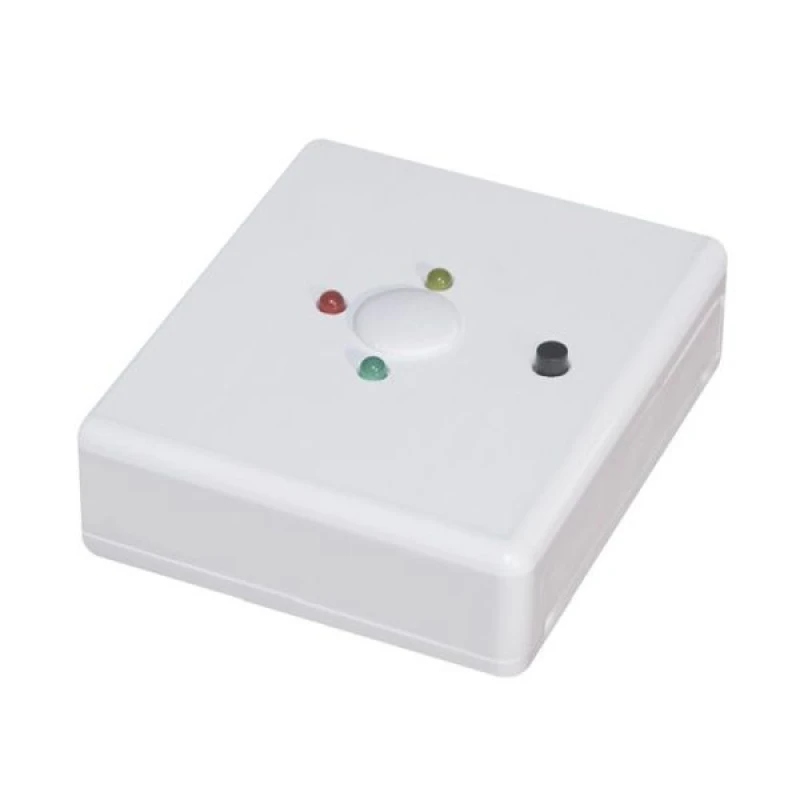

Модуль согласования шлейфов Артон МУШ-ДЛм

Модуль согласования шлейфов МУШ-ДЛм предназначен для подключения по 2х-проводному шлейфу извещателя пожарного дымового линейного АРТОН-ДЛ к четырехпроводным охранно-пожарным приборам (ППК), а также к пожарным ППК со знакопеременным питанием шлейфа сигнализации.
Компания-производитель Артон
НАЗНАЧЕНИЕ

Контролирует ток в цепи двухпроводного сигнального шлейфа и, в зависимости от величины тока, изменяет состояние выходных ключей для передачи извещений «ДЕЖУРНЫЙ РЕЖИМ», «ПОЖАР», «НЕИСПРАВНОСТЬ» на ППК.

ФУНКЦИОНАЛ МОДУЛЯ

- индикация состояний «ДЕЖУРНЫЙ РЕЖИМ» (зеленый цвет), «ПОЖАР» (красный цвет), «НЕИСПРАВНОСТЬ» (желтый цвет);
- формирование сигнала «ПОЖАР» изменением величины сопротивления или разрывом цепи сигнального шлейфа при получении извещения «ПОЖАР» от извещателя «АРТОН-ДЛ»;
- формирование сигнала «НЕИСПРАВНОСТЬ» разрывом цепи сигнального шлейфа:

при обрыве или коротком замыкании в цепи двухпроводного шлейфа;
- при отсутствии питающего напряжения 12В;
- при получении сигнала «НЕИСПРАВНОСТЬ» от извещателя «АРТОН-ДЛ»;

- ограничение тока короткого замыкания на заданном уровне;
- отключение питания двухпроводного шлейфа с помощью кнопки «СБРОС».

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МУШ-ДЛм

- Диапазон входных напряжений: 10.2 – 13.8 В
- Диапазон выходных напряжений в дежурном режиме: 9.7 – 13.6 В
- Ток короткого замыкания в цепи двухпроводного шлейфа: не более 20 мА
- Ток в цепи двухпроводного шлейфа, воспринимаемый модулем, как дежурный режим работы: 2 – 5.5 мА
- Ток в цепи двухпроводного шлейфа, воспринимаемый модулем, как «НЕИСПРАВНОСТЬ»: не более 1.8 – не менее 18 мА
- Ток в цепи двухпроводного шлейфа, воспринимаемый модулем, как режим «ПОЖАР»: 7.5 – 16 мА
- Ток потребления в дежурном режиме: не более 20 мА
- Ток потребления при обрыве двухпроводного шлейфа: не более 15 мА
- Ток потребления при коротком замыкании двухпроводного шлейфа: не более 35 мА
- Ток потребления в режиме «ПОЖАР»: не более 40 мА
- Ток потребления от источника 12В в режиме короткого замыкания двухпроводного шлейфа: не более 35 мА
- Макс. напряжение коммутируемое выходными ключами: 30 В
- Макс. ток коммутируемый выходными ключами: 30 мА
- Сопротивление открытых выходных ключей: не более 50 Ом
- Сопротивление закрытых выходных ключей: не менее 100 Ом
- Габаритные размеры: 65 х 55 х20 мм
- Диапазон рабочих температур: от +1 до +40°С
- Масса: 50 г
