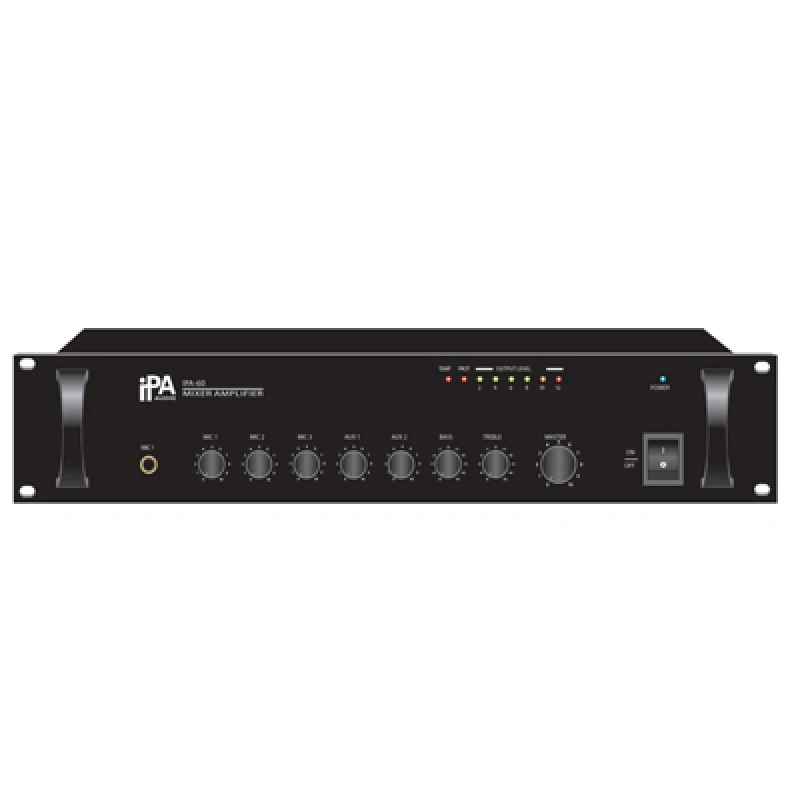

Микширующий усилитель IPA-60

Микширующие усилители IPA-60 входят в состав системы оповещения IPA AUDIO и используются для построения систем автоматического оповещения о пожаре и музыкальной трансляции на базе дополнительного оборудования. Данный блок предназначен для микширования и усиления звукового сигнала с целью его дальнейшей трансляции на громкоговорители.

К IPA-60 может быть подключено до 5-ти источников аудио сигнала, 2 из которых приоритетные. К блоку также можно подключить до 3-х микрофонов, один из которых имеет приоритет над другими микрофонами и музыкальными аудио входами. Уровни линейных и микрофонных входов регулируются при помощи ручек на передней панели. Самый высокий приоритет в данном блоке имеют тревожные входы (EMC) на задней панели. При подаче на эти входы аудио-сигнала (например: от источника тревожных сообщений) он поступает на выход, приглушая сигналы, поступающие на любые другие входы. Выходной каскад усилителей IPA-60 содержит трансформатор, который дополнительно повышает напряжение усиленного сигнала. Это необходимо для минимизации потерь. К высоковольтным выводам усилителя необходимо подключать только специализированные громкоговорители, содержащие трансформатор. Кроме высоковольтных, усилители IPA-60 также имеет стандартные "низкоомные" выводы, для подключения стандартных акустических систем. Регулировка усиления осуществляется при помощи регулятора на передней панели блока. Питание усилителей IPA-60 осуществляется от сети переменного напряжения 220 В. Конструктивно IPA-60 выполнены в рэковом 19-дюймовом корпусе, предназначенном для монтажа в стандартный электротехнический шкаф.

Особенности

Номинальная выходная мощность 60 Вт
Выходы громкоговорителей 100 В / 70 В / 4-16 Ом
3 микрофонных входа (один приоритетный) jack, RCA
2 линейных входа RCA
Приоритетный вход
Микшированный линейный выход RCA
Регулировка уровня сигнала на каждом входе
Регулировка тембра
Защита от перегрузки, перегрева, короткого замыкания

Технические характеристики

Выходная мощность: 60 Вт
Выходы громкоговорителей: 100 В, 70 В ~ 4-16 Ом
Чувствительность и сопротивление входа: MIC 1, 2, 3: 5 мВ / 600 Ом, Несбалансированный микрофонный вход jack, MIC 2, 3: 775 мВ / 10 кОм, Несбалансированный вход RCA, AUX 1, 2: 350 мВ / 10 кОм, Несбалансированный вход RCA, EMC: 775 мВ / 10 кОм, Несбалансированный вход RCA
Чувствительность и сопротивление выхода: MIX OUT: 1 В / 470 Ом, Несбалансированный выход RCA
Teмбр: НЧ: ±10 дБ при 100 Гц, ВЧ: ±10 дБ при 10 кГц
Диапазон эффективно воспроизводимых частот: 50 Гц ~ 16 кГц (+1 дБ, - 3 дБ)
Соотношение сигнал/шум: MIC 1, 2, 3: 66 дБ, AUX 1, 2: 80 дБ
Коэффициент нелинейного искажения: Менее 0.5% при 1 кГц, 1/3 номинальной мощности
Защита: От высокой температуры, перегрузки и короткого замыкания
Напряжение питания: ~220 В / 50 Гц
Потребляемая мощность: 100 Вт
Масса: 7.1 кг
Габаритные размеры: 484 x 358 x 88 мм
