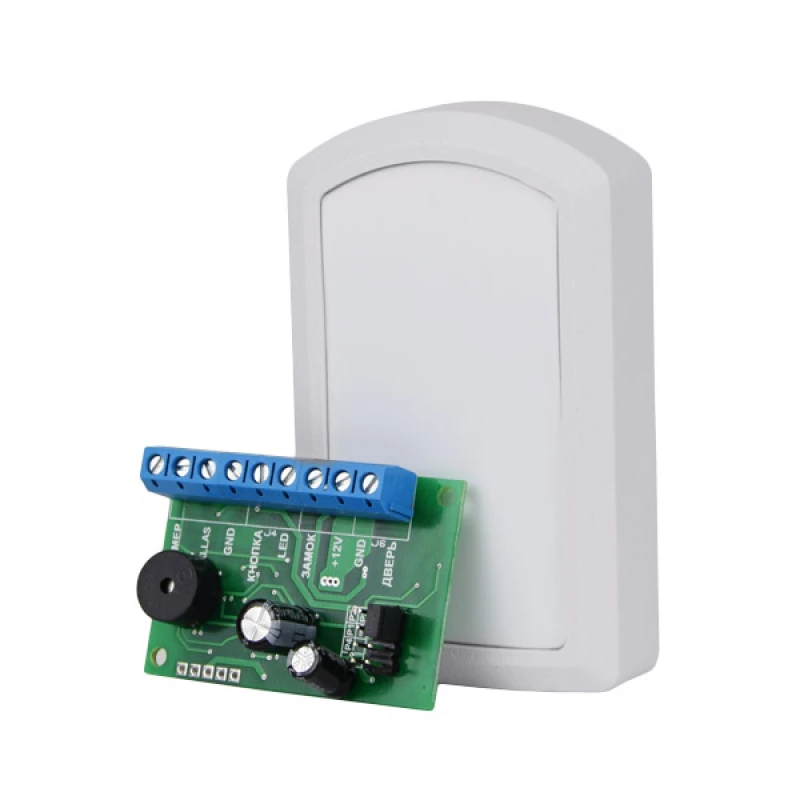

Комплект Geos контроллер AK-14 (SOKOL ZS) + считыватель PR-W (SOKOL-KM2W)

Готовый комплект для организации контроля доступа на объекте.

В состав входят:

- PR-W – RFID считыватель формата EM-Marin, Temic и Vizit
- AK-14 – автономный контроллер для систем контроля доступа с управлением для электромагнитных / электромеханических замков

Бренд: Geos

НАЗНАЧЕНИЕ

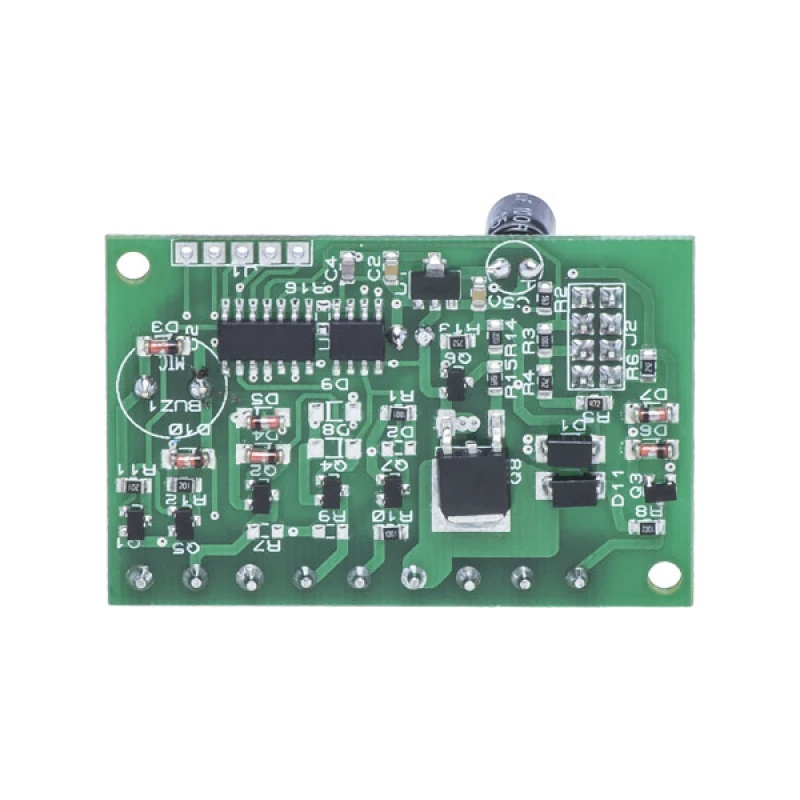

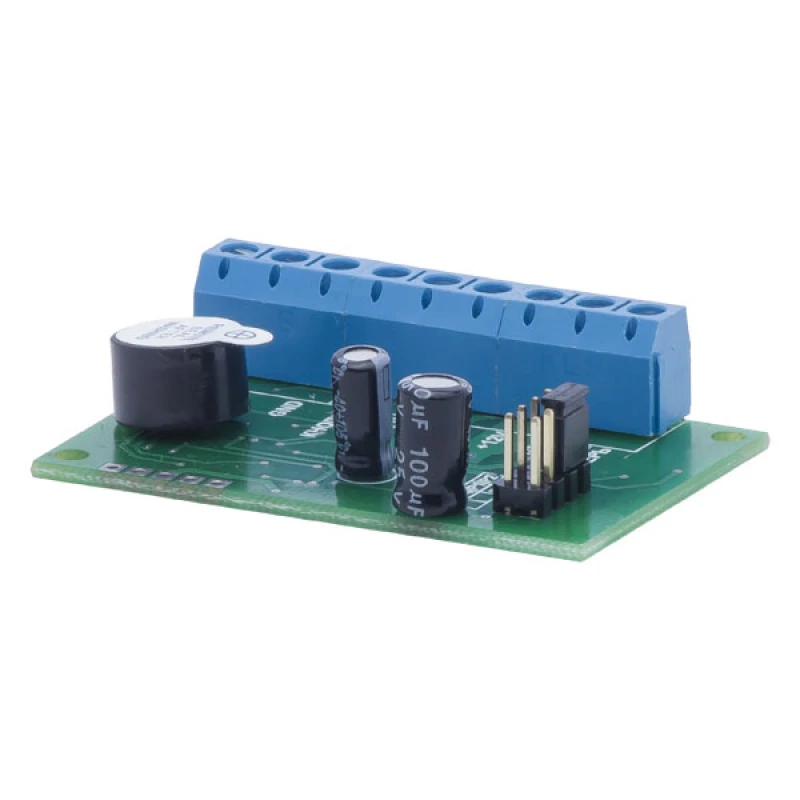

Контроллер AK-14:

Используется в системах контроля управления доступа. Прибор имеет память до 1360 карт. Выход для замка типа открытый коллектор. Ток коммутации до 7А. Время открытия от 0..250с, заводское 6с.

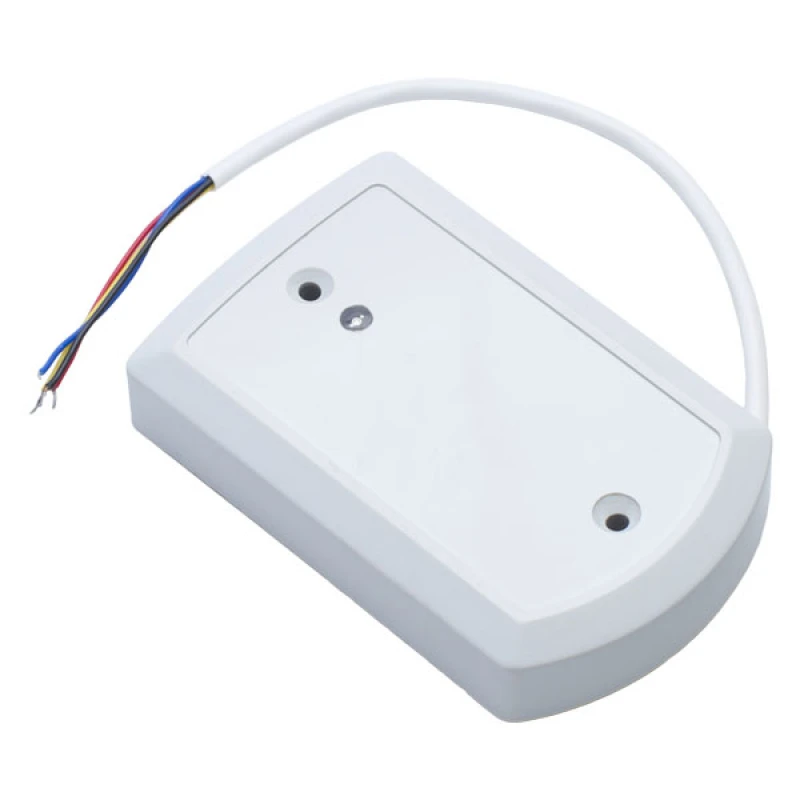

Считыватель PR-W:

Используется в системах контроля и управления доступом. Прибор способен считывать индивидуальный код карты, брелoка, браслета с меткой RFID, и передавать его контроллеру.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ PR-W

- Напряжение питания: 9…15В
- Ток потребления в режиме ожидания: 20мА
- Максимальный ток потребления: 50мА
- Рабочая частота: 125кГц
- Дальность чтения: 10см
- Выходной протокол: Dallas i-Button
- Режим работы: долговременный
- Габаритные размеры: 90х57х25мм
- Влагостойкий

МОНТАЖ УСТРОЙСТВА

Считыватель PR-W монтируется на ровной поверхности. Высота установки, а также размещение устройства должна обеспечить лёгкий и беспрепятственный доступ карт и брелоков к устройству.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ AK-14

- Количество запоминаемых карт: 1360
- Напряжение питания: 9…15В
- Ток потребления в режиме ожидания: 20мА
- Максимальный ток потребления: 50мА
- Рабочая частота: 125 кГц
- Выходной протокол: Dallas i-Button
- Режим работы: долговременный
- Рабочая температура: -20°С до +50°С
- Масса блока: 0,1 кг
- Габаритные размеры: 73х46х18мм

СХЕМА ПОДКЛЮЧЕНИЯ AK-14

- Выносной зуммер – необходим, если в точке доступа слышен сигнал зуммера, встроенного в контроллер. Для увеличения громкости можно снять с зуммера наклейку.

- Считыватель TM (Touch Memory) – подключается по двухпроводной схеме: два провода – передача данных, два других – управление световым индикатором считывателя. Используйте витую пару.

- Считыватель Proximity (бесконтактный) – считыватель, поддерживающий протокол Dallas Touch Memory. Для питания в считывателях предусмотрен контакт «+12V», для общего провода – «GND», для передачи данных – «DS 1990A». Если считыватель оснащены входами управления индикацией: для зуммера – «BEEP» или «ZUMM», для светодиода – «LED» Вы можете их подключить.

- Внешний диод – подключается если необходима дополнительная индикация, или к существующей подсветке считывателя.

- Кнопка выход – кнопка с нормально разомкнутыми (Normally Open) контактами.

- Замок – в качестве замка может быть использован электромагнитный замок или инвертированная защёлка. При предоставлении доступа контроллер снимает питание с замка. Для осуществления управления электромеханическим замком или электромагнитной защёлкой прямого действия нужно установить джампер в положение 4. Тогда контроллер в состоянии «открыто» будет подавать питание на замок. Обязательно использование защитного диода параллельно контактам замка (диод подключается в обратной полярности). Подходят диоды 1N5408, 1N5821, HER301 и аналогичные. Диод можно установить непосредственно на контактах контроллера.

- Блок питания – для питания устройства можно использовать либо источник бесперебойного питания, для обеспечения работы замка при пропадании питания электросети, либо источник питания соответствующей мощности.
