Извещатель дымовой линейный СКБ Электронмаш - CV212-14 с пультом дистанционного управления ПДУ-Л для пожарной сигнализации

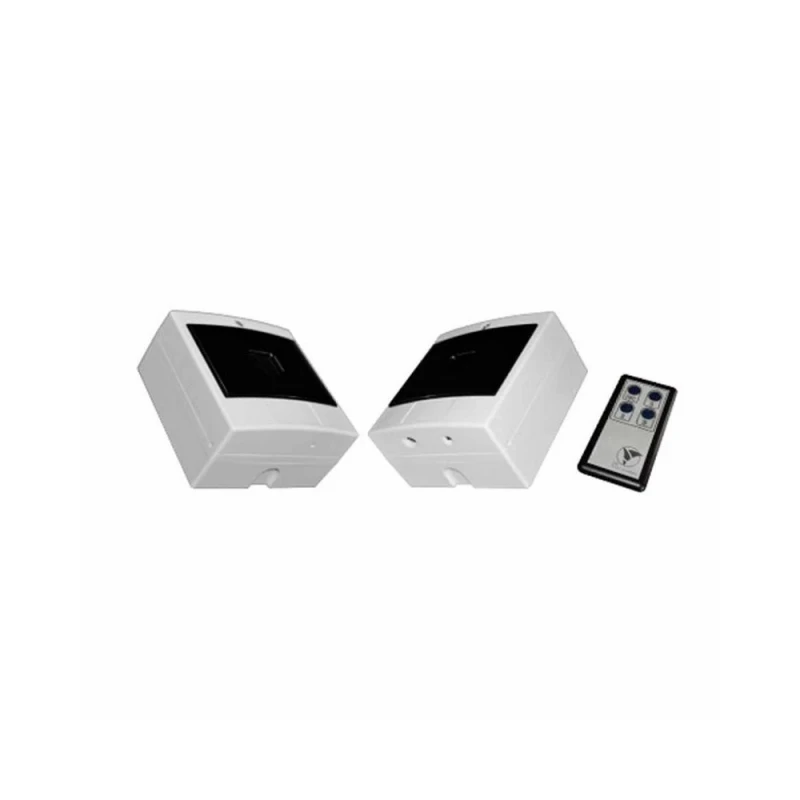

Извещатель дымовой линейный CV212-14с пультом дистанционного управления ПДУ-Л. Состоит из передатчика IL (transmitter) и приемника PL (receiver).
Бренд: СКБ Электронмаш
Что такое извещатель дымовой линейный
Извещатель дымовой линейный - это устройство пожарной сигнализации, которое коммутируется с приемно-контрольными приборами и предназначен для выявления задымленности, возникающей при появлении источника огня. Извещатель является двухкомпонентной системой, в состав которого входит приемный и передающий блоки. Обнаружение дыма осуществляется путем контроля уменьшения инфракрасного излучения между передающим и принимающим устройствами.
Назначение
Предназначен для непрерывной эксплуатации в системе пожарной сигнализации. Устройство устанавливается в закрытых помещениях с температурой окружающей среды от –25 до 50°С и атмосферном давлении от от 84 до 107 кПа. Установка извещателей производится на неподвижные конструкции зданий по одной оптической оси для приемников и передатчиков.
Особенности работы
Передатчик IL работает в режимах дежурном или неисправности. При неисправности передатчика его излучение прекращается. Цвет свечения светодиода индикации состояния передатчика зеленый. В дежурном режиме (режиме покоя) светодиод передатчика вспыхивает один раз в 5 секунд.
Приемник PL работает в режимах дежурном, тревоги, неисправности, тестовой тревоги и тестовой неисправности. Приемник PL выдает сигналы:

- тревоги «ALARM (ТРЕВОГА)» увеличением тока потребления и замыканием контактов «ALARM» (в дежурном режиме контакты разомкнуты);
- неисправности «FAULT (НЕИСПРАВНОСТЬ)» размыканием контактов «FAULT» (в дежурном режиме контакты замкнуты) без изменения тока потребления.

Цвет свечения светодиода индикации состояния приемника красный.
Под неисправностью подразумевается любая из следующих неисправностей:

- высокое напряжение питания;
- низкое напряжение питания;
- уровень светового фона превышает максимально допустимый;
- уровень помех превышает максимально допустимый;
- уровень сигнала больше допустимого;
- уровень сигнала меньше допустимого.

Неисправности по напряжению питания и по световому фону сбрасываются автоматически после устранения причин, которые их вызвали, а также с пульта ДУ или прерыванием питания, остальные неисправности можно сбросить либо с пульта ДУ либо прерыванием питания.
При подаче питания светодиоды приемника и передатчика светятся одну секунду, показывая наличие питания и собственную исправность.
Пульт дистанционного управления ПДУ-Л позволяет:

- задавать режим «TEST-ALARM (ТЕСТ-ТРЕВОГА)» - имитирует тревогу (режим пожарной тревоги);
- задавать режим «TEST-FAULT (ТЕСТ-НЕИСПРАВНОСТЬ)» - имитирует неисправность (режим предупреждения о неисправности);
- приводить приемник в исходное состояние (сбрасывать) после устранения неисправности и из тестовых состояний;
- задавать пороги срабатывания.
