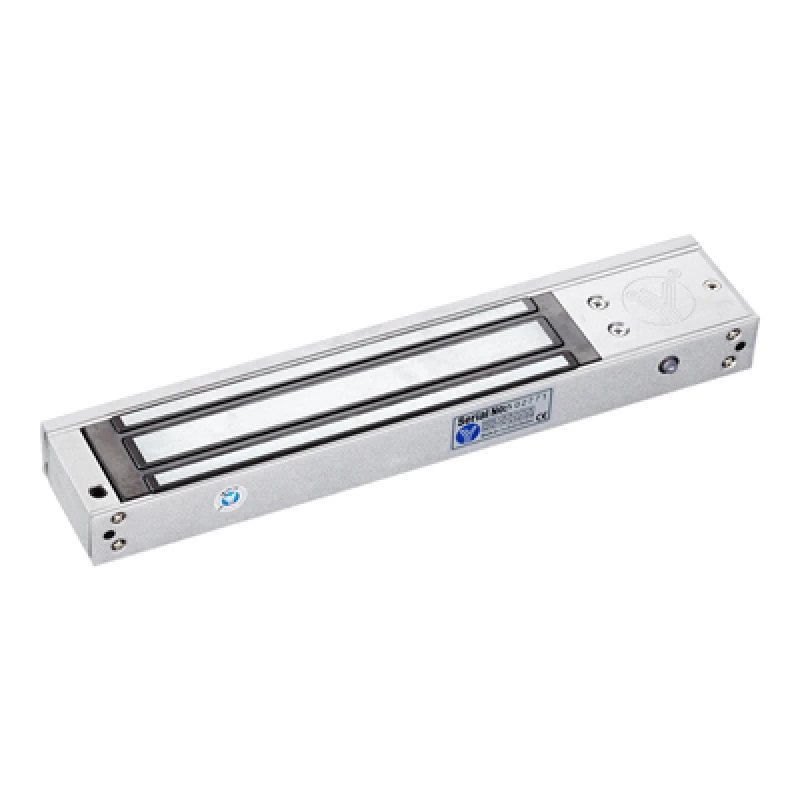

Электромагнитный замок YM-280(LED)-DS для системы контроля доступа

YM-280(LED)-DS – накладной электромагнитный замок с силой удержания до 280 кг на разрыв с датчиком состояния двери и световой индикацией. Есть сухие контакты для определения состояния замка (NO,NC,COM).

Компания-производитель YLI ELECTRONIC.

Предназначен для внутренней установки на металлические, пластиковые, металлопластиковые, деревянные или стеклянные двери (с использованием монтажного уголка MBK-280UL).

ЧТО ТАКОЕ ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК

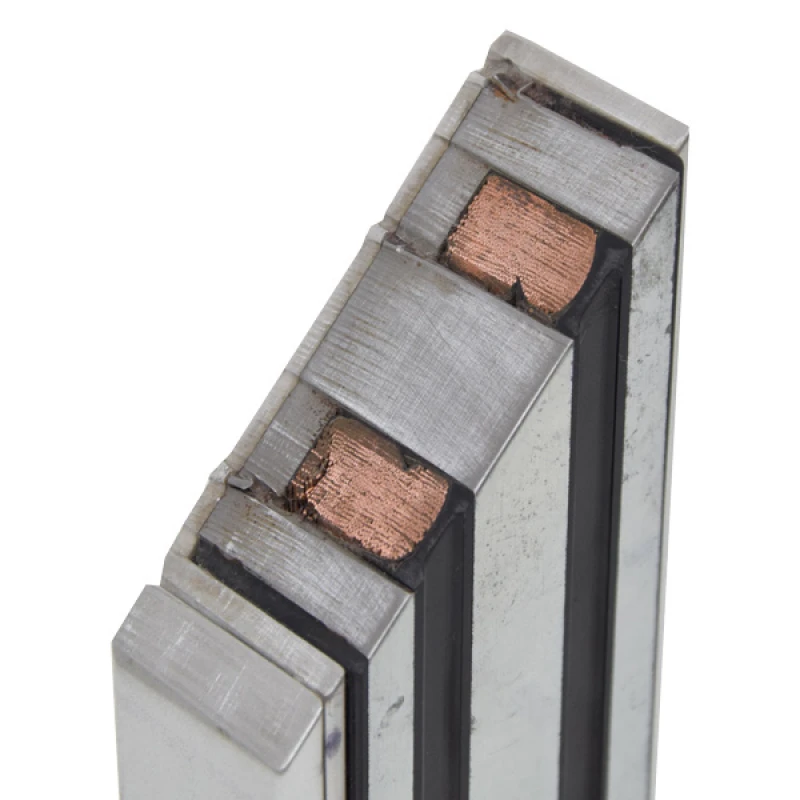

Магнитный или электромагнитный замок – устройство для запирания дверей, принцип работы которого основан на магнитном взаимодействии. Состоит из корпуса с электромагнитом и ответной планки из металла с высокой магнитной проницаемостью.

КАК РАБОТАЕТ ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК YM-280(LED)-DS

Электромагнитный замок устанавливается на дверную коробку, ответная планка – на дверь. При подаче питания (DC12V/DC24V) – замок примагничивает ответную планку, надежно запирая дверь. При отсутствии питания – замок открывается, что соответствует требованиям противопожарной безопасности.

Для компенсации хлопка при закрытии двери, на ответной планке предусмотрена резиновая прокладка.

ГДЕ ИСПОЛЬЗУЕТСЯ ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК

Электромагнитные замки используются в качестве исполнительных устройств в системах контроля и управления доступа (СКУД). Чаще всего устанавливаются на входные двери в подъездах, офисах, банках, бизнес-центрах и др. помещениях.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОМАГНИТНОГО ЗАМКА YM-280(LED)-DS
Сила удержания: 280 кг

Индикация: светодиодная

Материал корпуса: анодированный алюминий

Материал ответной части: цинк

Питание: DC12V | DC24V (переключается перемычкой на замке)

Потребление: 12V/500mA | 24V/250mA

Размеры:

замок с крепежной планкой: 250 x 48.5 x 25 мм;

ответная планка: 190 х 70 х 13 мм
КОМПЛЕКТАЦИЯ YM-280(LED)-DS

электромагнитный замок с крепежной планкой

ответная часть

кронштейн для крепления ответной планки

крепежный комплект

монтажный стикер с разметкой

инструкция

УСТАНОВКА ЭЛЕКТРОМАГНИТНОГО ЗАМКА

ОТВЕТНАЯ ПЛАНКА

• Наклейте трафарет в месте установки ответной части на двери;

• С наружной части двери просверлите отверстие d=16мм (в соответствии с инструкцией, но не до конца!), и два неглубоких отверстия d=8мм в внутренней стороны двери для фиксации ответной планки;

• Закрепите ответную часть, установив болт с полукруглой гладкой головкой с внешней стороны двери. С внутренней стороны положите резиновую прокладку и уже на неё установите ответную часть. Зафиксируйте гайку с помощью шестигранного ключа

ВАЖНО! Не сильно затягивайте гайку ответной планки – она должна немного пружинить благодаря резиновой прокладке, для обеспечения более плотного контакта ответной планки и магнита.

КРЕПЕЖНАЯ ПЛАНКА ЗАМКА

• Закрепите крепежную планку электромагнитного замка в верхнем углу коробки, используя саморезы из комплекта

ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК

• Приложите электромагнитный замок к крепежной планке и прикрутите два шурупа (внизу замка) с помощью маленького шестигранного ключа

ПОДКЛЮЧЕНИЕ ПИТАНИЯ

• Подключите электромагнитный замок к питанию:

(+) к красному проводу;

(-) к чёрному

СОВМЕСТИМОСТЬ

Электромагнитный замок YM-280(LED)-DS совместим с кодовыми клавиатурами, считывателями, кнопками выхода, с аудиодомофонами и видеодомофонами всех типов и другими устройствами систем контроля доступа.

МОНТАЖНЫЕ АКСЕССУАРЫ

MBK-280L - L-oбразный монтажный уголок для узких металлических, деревянных или металлопластиковых дверей;
MBK-280LC - LC-oбразный монтажный уголок для узких дверей;
MBK-280ZL - ZL-oбразный монтажный уголок для узких дверей, которые открываются вовнутрь;
MBK-280ZLC - ZLC-oбразный монтажный уголок для узких дверей, которые открываются вовнутрь;
MBK-280U - U-oбразный монтажный уголок для стеклянных дверей без рамы толщиной 10-12мм;
MBK-280UL - UL-oбразный монтажный уголок для крепления ответной планки на стеклянные двери с рамой 8-15мм
