Электромагнитный замок Yli Electronic YM-180 с уголком монтажным Yli Electronic MBK-180L

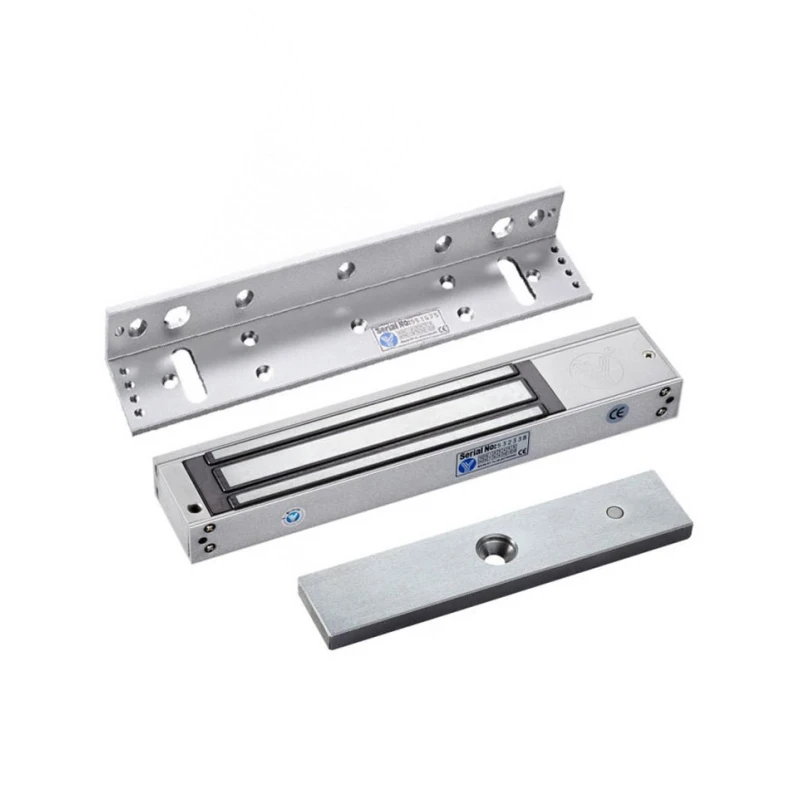

Комплект, состоящий из электромагнитного замка YM-180 с силой удержания до 180 кг на разрыв и уголка монтажного MBK-180L.

Комплект предназначен для внутренней установки на узкие тяжелые металлические, металлопластиковые, деревянные двери.

Бренд Yli Electronic.

Что такое электромагнитный замок

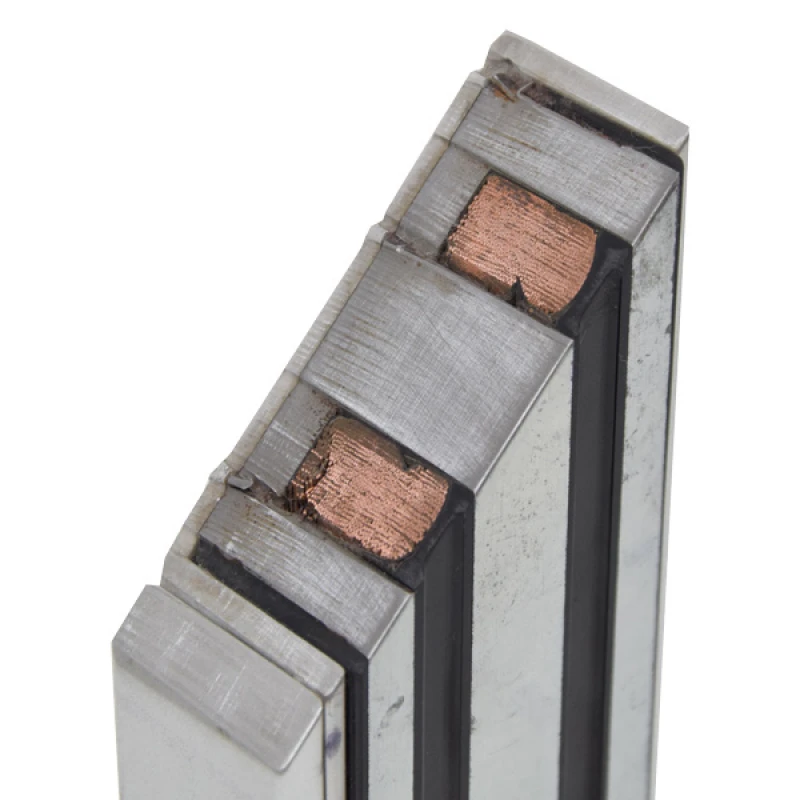

Электромагнитный замок – устройство для запирания дверей, принцип работы которого основан на магнитном взаимодействии. Состоит из корпуса с электромагнитом и ответной планки из металла с высокой магнитной проницаемостью.

Как работает электромагнитный замок YM-180

Электромагнитный замок устанавливается на дверную коробку, ответная планка – на дверь. При подаче питания (DC 12 В) – замок примагничивает ответную планку, надежно запирая дверь. При отсутствии питания – замок открывается, что соответствует требованиям противопожарной безопасности.

Для компенсации хлопка при закрытии двери, на ответной планке предусмотрена резиновая прокладка.

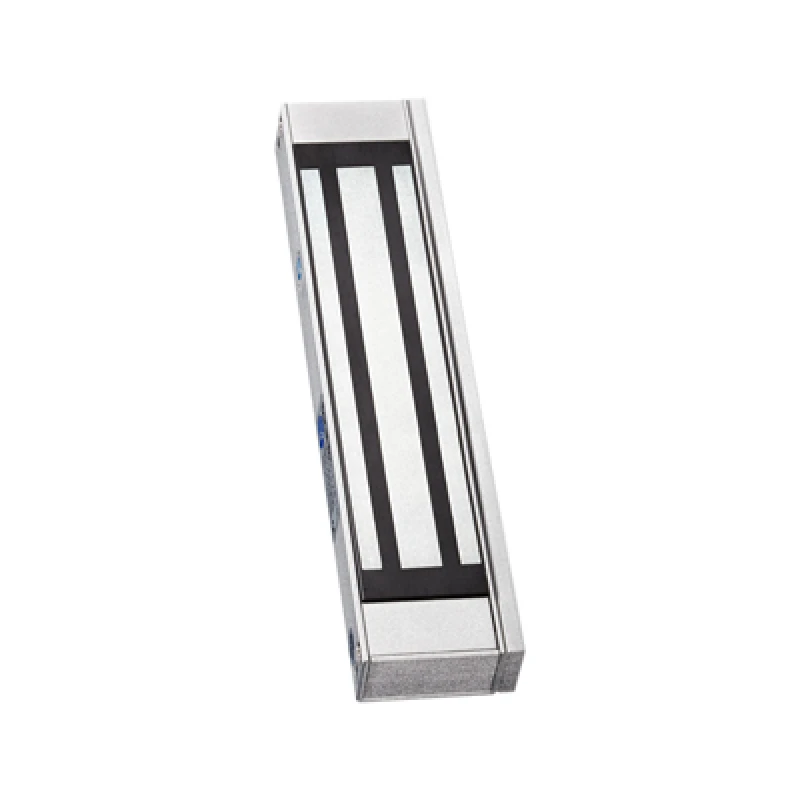

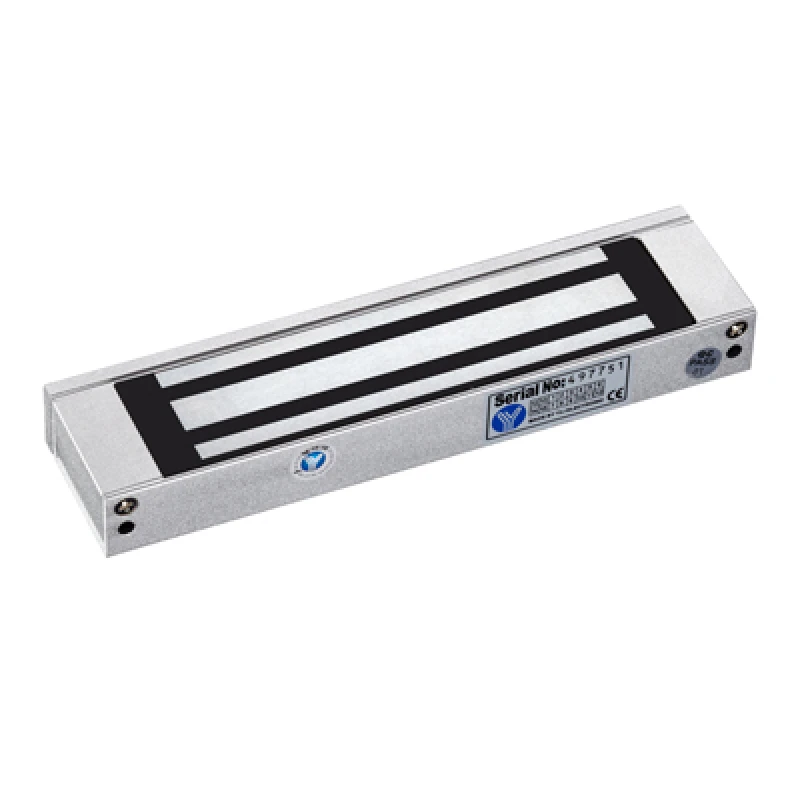

Технические характеристики электромагнитного замка YM-180

Сила удержания: 180 кг

Материал корпуса: анодированный алюминий

Материал ответной части: цинк

Питание: DC 12 В

Потребление: DC 12 В / 300 мА

Размеры:

- замок: 170 х 35 х 20 мм

- замок с крепежной планкой: 170 х 41.5 х 20 мм

- ответная планка: 130 х 33 х 10 мм

Установка электромагнитного замка

Ответная планка

- Наклейте трафарет в месте установки ответной части на двери

- С наружной части двери просверлите отверстие d=16мм (в соответствии с инструкцией, но не до конца!), и два неглубоких отверстия d=8мм в внутренней стороны двери для фиксации ответной планки

-

- Закрепите ответную часть, установив болт с полукруглой гладкой головкой с внешней стороны двери. С внутренней стороны положите резиновую прокладку и уже на неё установите ответную часть. Зафиксируйте гайку с помощью шестигранного ключа

ВАЖНО! Не сильно затягивайте гайку ответной планки - она должна немного пружинить благодаря резиновой прокладке, для обеспечения более плотного контакта ответной планки и магнита.

Крепежная планка замка

- Закрепите крепежную планку электромагнитного замка в верхнем углу коробки, используя саморезы из комплекта

Электромагнитный замок

- Приложите электромагнитный замок к крепежной планке и прикрутите два шурупа (внизу замка) с помощью маленького шестигранного ключа.

Подключение питания

- (+) к красному проводу;

- (-) к чёрному

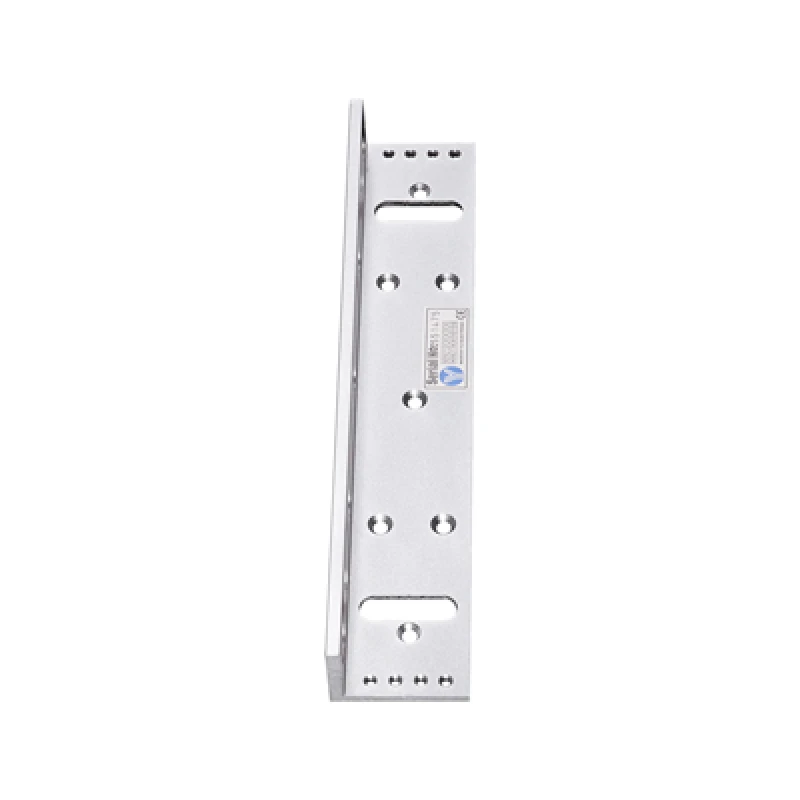

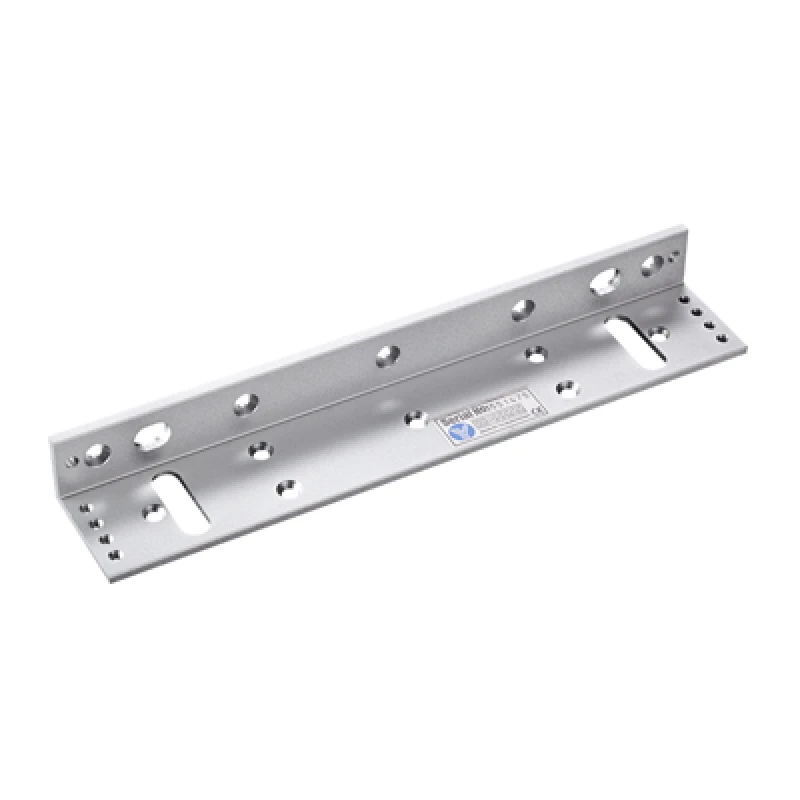

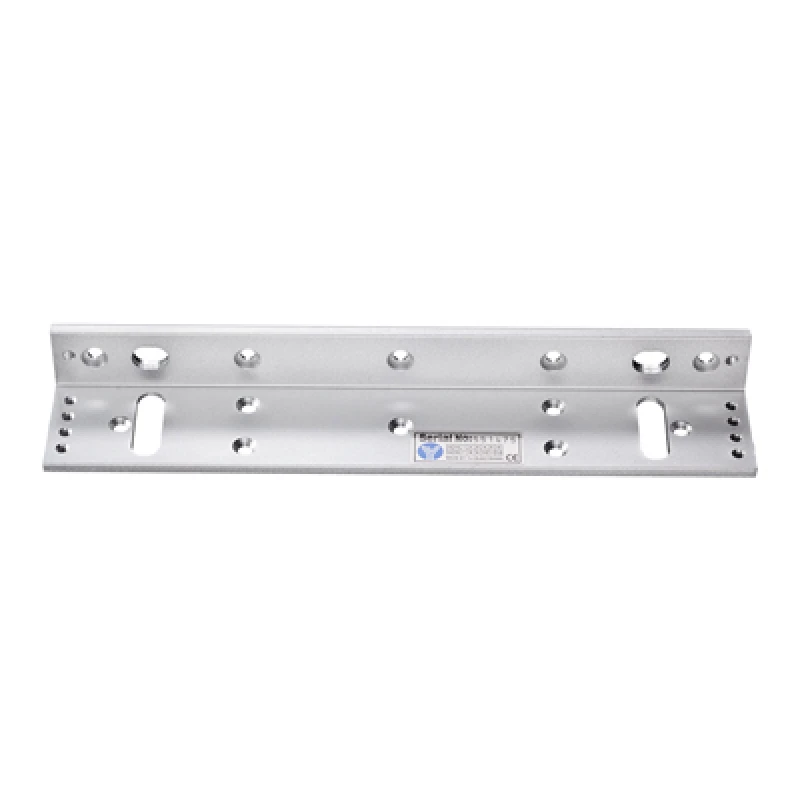

Установка кронштейна MBK-180L

- Прикрепите кронштейн к корпусу электромагнитного замка с помощью двух винтов

- Сделайте разметку для крепежа на месте предполагаемой установки

- Просверлите отверстия соответствующего диаметра

- Прикрепите кронштейн на выбранное место
