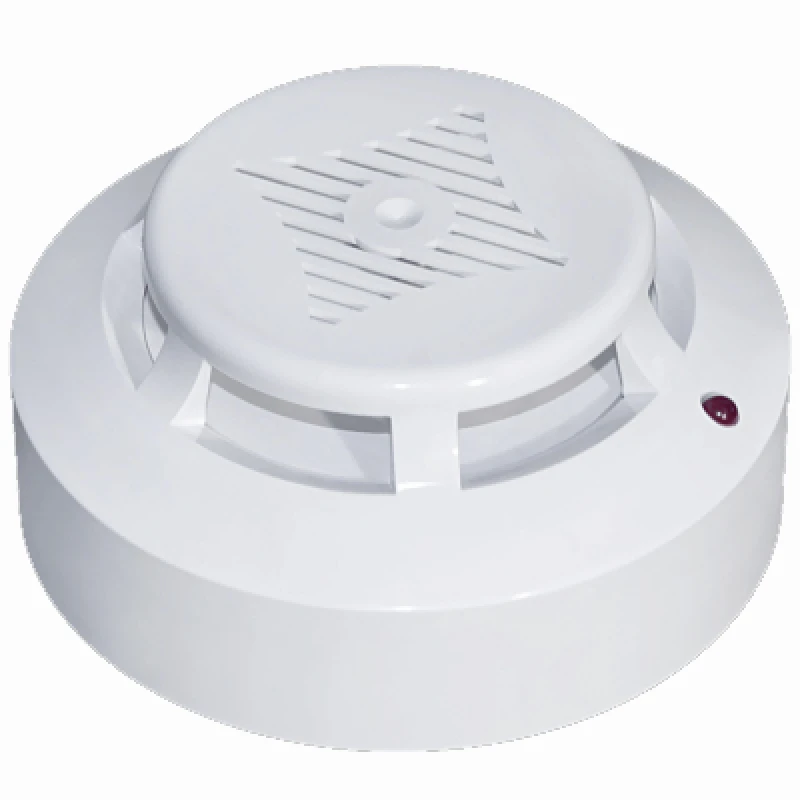

Датчик пожарный тепловой СПТ-3Б (24В)

Извещатель пожарный тепловой СПТ-3Б (24В)

ЧТО ТАКОЕ ИЗВЕЩАТЕЛЬ

Дымовые извещатели — извещатели, реагирующие на продукты горения, способные воздействовать на поглощающую или рассеивающую способность излучения в инфракрасном, ультрафиолетовом или видимом диапазонах спектра. Дымовые извещатели могут быть точечными, линейными, аспирационными и автономными. Наиболее распространённый тип извещателя.

НАЗНАЧЕНИЕ

Извещатель пожарный тепловой СПТ-3Б (максимально – дифференциальный с индикацией дежурного режима и с дистанционным возвратом в исходное состояние) предназначен для формирования и передачи сигнала «ПОЖАР» по двухпроводному ШС на ППК. Извещатель переключается в режим «ПОЖАР» (максимальный) при достижении температуры окружающего воздуха порогового значения, либо (дифференциальный) при высокой скорости нарастания температуры воздуха, даже если начальная температура значительно ниже, нормальной температуры использования извещателя.

Предусмотрена индикация дежурного режима и состояния «ПОЖАР»

Выпускаются исполнения извещателя для подключения в четырёхпроводный шлейф сигнализации у которых выходной сигнал формируется переключающимися контактами реле.

Для контроля напряжения питания четырёхпроводного ШС и установки оконечного резистора выпускается база Б100М (модуль М-1), которая устанавливается в конце ШС.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОЖАРНОГО ИЗВЕЩАТЕЛЯ СПТ-3Б

Диапазон статической температуры срабатывания, °С +54 — +70
Ток потребления в дежурном режиме, мА, не более 0,16
Номинальное напряжение питания, для двухпроводного ШС, В 24
Номинальное напряжение питания, для четырёхпроводного ШС, В 12
Диапазон напряжения питания, для двухпроводного ШС, В 10—30
Диапазон напряжения питания, для четырёхпроводного ШС, В 10—14
Ток потребления в режиме «ПОЖАР», для двухпроводного ШС, устанавливается внешним резистором, в диапазоне значений, В 5—20
Ток потребления в режиме «ПОЖАР», для четырёхпроводного ШС, В, не более 22
Внутреннее сопротивление извещателя для двухпроводного ШС в режиме «ПОЖАР» при токе 20 мА, Ом, не более 500
Максимальный ток, коммутируемый контактами реле извещателя для четырёхпроводного ШС, мА, не более 100
Максимальное напряжение, коммутируемое контактами реле извещателя для четырёхпроводного ШС, В, не более 36
Дистанционный возврат извещателя в дежурный режим (сброс), с, не менее 3
Габаритные размеры, мм Ø100×48
Масса, кг 0,15
Средний срок службы, лет, не менее 10
