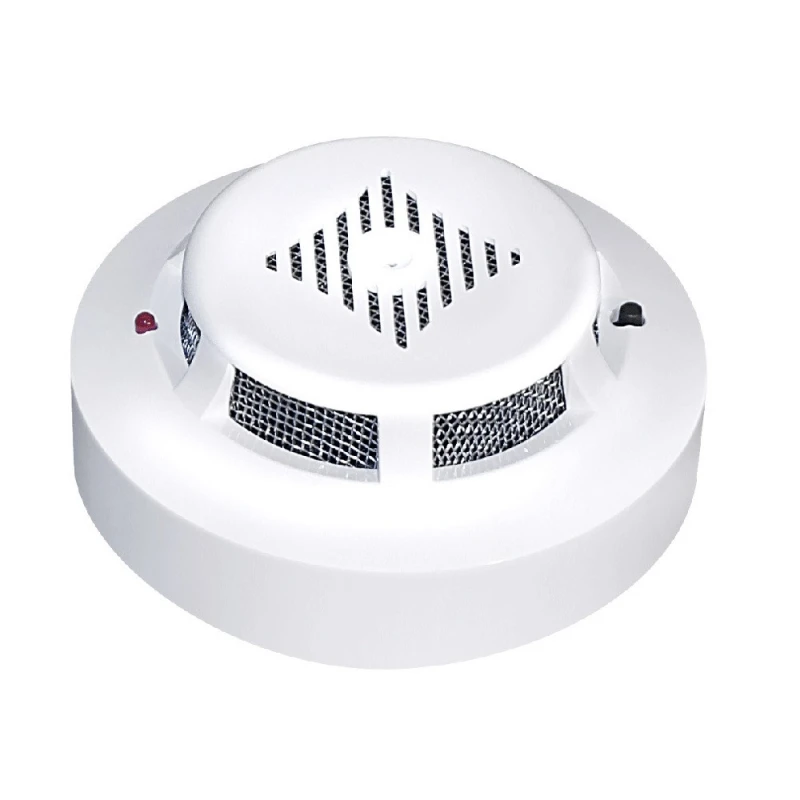

Датчик дыма оптический точечный Артон СПД-3.10 Б2

Извещатель СПД-3.10 Б2
ЧТО ТАКОЕ ИЗВЕЩАТЕЛЬ

Дымовые извещатели — извещатели, реагирующие на продукты горения, способные воздействовать на поглощающую или рассеивающую способность излучения в инфракрасном, ультрафиолетовом или видимом диапазонах спектра. Дымовые извещатели могут быть точечными, линейными, аспирационными и автономными. Наиболее распространённый тип извещателя.

Извещатель предназначен для обнаружения возгораний в закрытых помещениях зданий и сооружений и реагирует на появление дыма малой концентрации, индикации этого состояния и передачи сигнала ПОЖАР на ППК.
Извещатель рассчитан на непрерывную, круглосуточную работу совместно с ППК с двухпроводным или четырехпроводным ШС.
Подключение извещателя к ППК с двухпроводным ШС осуществляется посредством баз Б01, Б1. Подключение извещателя к ППК с четырехпроводным ШС осуществляется посредством баз Б2, Б3, Б4, Б5. Базы Б6, Б7, Б8, Б9 являются оконечными, устанавливаются по одной в конце каждого шлейфа и используются в четырехпроводных ШС для контроля наличия питающего напряжения и целостности цепи.

Извещатель имеет функции индикации дежурного режима работы и проверки работоспособности.

Технические характеристики пожарного извещателя СПД-3.10 (ИПД-3.10) / СПД-3.10М (ИПД-3.10М)

Чувствительность, дБ/м0,05—0,2

Инерционность, с, не более 10

Напряжение электропитания, В9—30

Ток потребления в дежурном режиме, мА, не более 0,1

Внутреннее сопротивление в режиме «ПОЖАР» при токе 20 мА, Ом, не более 500

Ток потребления в режиме «ПОЖАР», мА8—30

Время сброса режима «ПОЖАР», с, не менее 5

Время технической готовности, с, не более 30

Габаритные размеры, ммØ85×37

Масса, кг0,15

Диапазон рабочих температур, °С-30 ... + 55

Средний срок службы, лет, не менее 10

Модули согласования шлейфов
Базы Б1 – Б9 предназначены для подключения пожарного извещателя СПД3.10 (ИПД-3.10) к различным типам шлейфов пожарных сигнализаций — двухпроводным с ВУОС и без него, четехпроводным с нормально замкнутыми и нормально разомкнутыми контактами реле.

Подключение извещателя к ППК с двухпроводным шлейфом сигнализации осуществляется посредством баз Б01, Б1. Подключение извещателя к ППК с четырехпроводным шлейфом сигнализации осуществляется посредством баз Б2, Б3, Б4, Б5.

Базы Б6, Б7, Б8, Б9 являются оконечными, устанавливаются по одной в конце каждого шлейфа и используются в четырехпроводных ШС для контроля наличия питающего напряжения и целостности цепи.

Перечень баз, их отличия и способ подключения приведены в таблице. Более подробное описание каждой базы см. в паспорте.

Номер базыКоличество контактовНаличие ВУОСНаличие релеСостояние контактов релеСпособ подключения

Б04---2-х провод. ШС

Б014---2-х провод. ШС

Б16+--2-х провод. ШС

Б27-1НЗ4-х провод. ШС

Б37-1НР4-х провод. ШС

Б48+1НЗ4-х провод. ШС

Б58+1НР4-х провод. ШС

Б68-2Н3, НР4-х провод. ШС

Б78-2НР, НР4-х провод. ШС(оконечная база)

Б89+2НЗ, НР4-х провод. ШС(оконечная база)

Б910+2НР, НР4-х провод. ШС(оконечная база)
