Блок ввода-вывода адресный СКБ Электронмаш – БВВ-А-02 для пожарной сигнализации

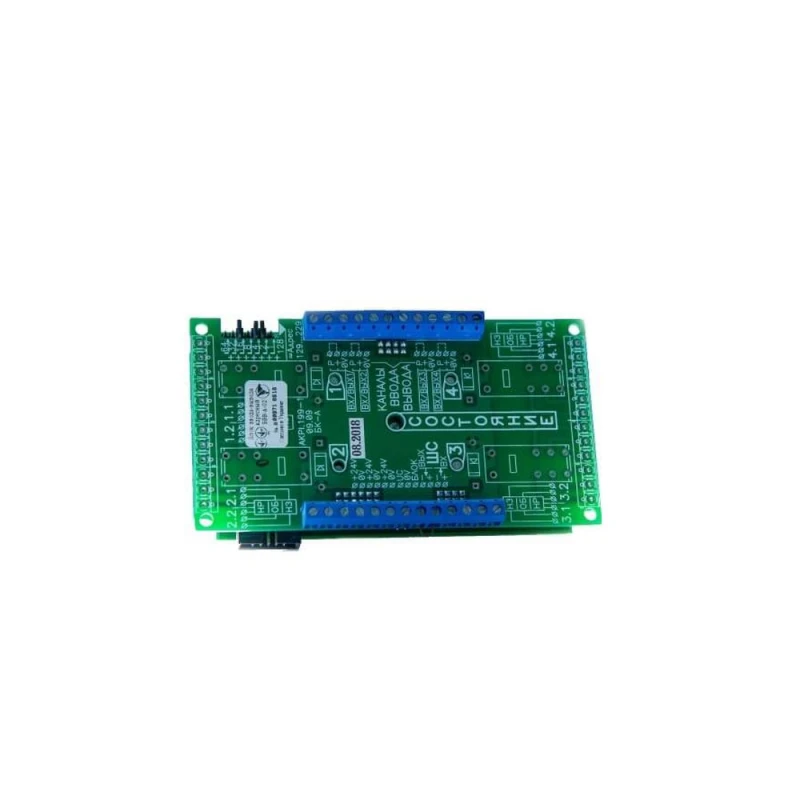

БВВ-А-02 - блок ввода-вывода адресный.
Бренд: СКБ Электронмаш
Назначение
Блок ввода-вывода адресный БВВ-А предназначен для:

- управления устройствами, подключенными к каналам ввода-вывода;
- приема сигналов с устройств, подключенных к каналам ввода-вывода;
- приема и передачи информации по шлейфу сигнализации адресному (ШСА);
- защиты от короткого замыкания по входу или выходу ШСА и построения адресных установок пожарной сигнализации и автоматики на базе компонентов систем пожарных и управления адресных «Варта-Адрес».

Особенности
БВВ-А-02 осуществляет питание, управление и прием сигналов четырех шлейфов сигнализации с двухпроводными безадресными извещателями, ввод в систему статусов внимание, пожар.
Блок предназначен для эксплуатации в помещениях. Запрещается эксплуатация блока в помещениях с агрессивными примесями в воздухе, вызывающими коррозию.
Режим работы блока круглосуточный непрерывный.
Рабочие условия эксплуатации блока при температуре окружающего воздуха +1 ~ +40°С и при атмосферном давление воздуха от 84 до 107 кПа.

Характеристики

- Информационная емкость блока 4.
- Информативность блока (количество видов извещений) не менее 4.
- Блок позволяет настраивать режимы работы каждого канала ввода-вывода, независимо включать/отключать любой канал ввода-вывода. Программирование и обмен данными с ППКП-А производится по ШСА.
- Блок позволяет вручную настраивать свой адрес в двоичном коде установкой перемычек в соответствии с таблицей 2, суммированием их значений и добавлением числа 128, т.к. для БВВ-А установлен диапазон адресов от 129 до 229.
- Текущие состояния настроек блока запоминаются в энергонезависимой памяти.
- Максимальное количество БВВ-А, включаемых в один ШСА – 40.
- Количество индикаторов состояния блока – 5.
- Ток потребления блока собственный (без учета внешних нагрузок), мА, не более 60.
- Максимальный входной ток в режиме приема «0-20 мА» не более 20 мА (входное сопротивление 50 Ом), в режиме «0-5 мА» не более 5 мА (входное сопротивление 200 Ом), в режиме приема напряжения не более 1 В (входное сопротивление не менее 100 кОм) для исполнения БВВ-А.
- Максимальный ток нагрузки каждого канала ввода-вывода, мА, не более 100 (для исполнений БВВ-А и БВВ-А-02).
