Ригельний замок YB-800B врізний для системи контролю доступу

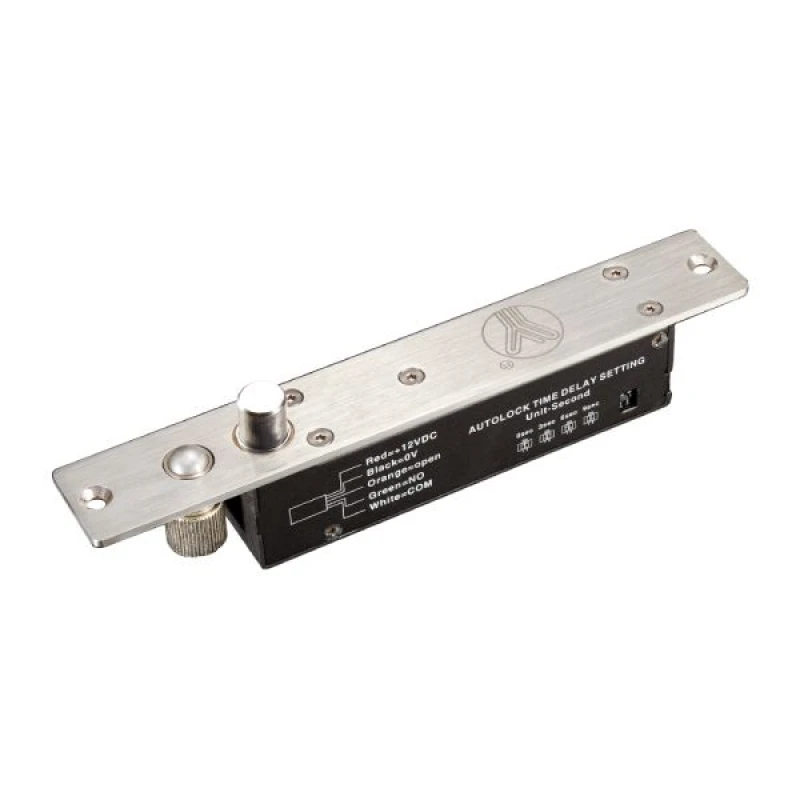

Yli Electronic YB-800B — врізний електроригельний замок для системи контролю доступу.
Електроригельний замок призначений для встановлення всередині приміщення як у дверну коробку (раму), так і в самі двері. Підходить для металевих, дерев'яних або важких дверей.
Оснащений вбудованим таймером затримки зачинення 0 | 3 | 6 | або 9 сек. (перемикається перемичками на замку) і датчиком стану дверей. Замок закритий за замовчуванням (без живлення).
Що таке електроригельний замок
Електроригельний замок - пристрій для замикання дверей, керування яким відбувається за допомогою електроживлення. Замикання дверей здійснюється висувним ригелем (металевий стрижень), що входить у відповідну частину.
Як працює електроригельний замок YB-800B
Під час зачинення дверей, вбудований у замок геркон реагує на магніт у відповідній планці, і замикає контакт соленоїда, що висуває ригель.
У разі вимкнення електроживлення замок перебуває в закритому стані (ригель висунутий).
Відкривається замок керуючим контактом (помаранчевий дріт).
Де використовується електроригельний замок
В автоматизованих системах контролю та керування доступом (СКУД) в офісах, бізнес-центрах, магазинах і будь-яких інших приміщеннях.
Технічні характеристики електроригельного замка YB-800B:

Тип замка: електроригельний
Тип установки: врізний
Сила утримання: 2000 кг
Таймер затримки: 0 | 3 | 6 | 9 сек.
Виходи: NO/COM
Без живлення: закритий
Живлення: 12V
Споживання: 1200 мА (робоче) | 200 мА (режим очікування)
Розміри:

замок: 220 x 34 x 38 мм
відповідна планка: 100 x 25 x 3 мм
ригель: діаметр 16 мм, довжина 16 мм (прямий)


Вбудований індикатор стану дверей
Двері автоматично зачиняються, якщо не були відчинені протягом 5 секунд

Комплектація:

накладка на замок
відповідна планка
монтажний комплект
кріпильні накладки для порожнистої металевої коробки
інструкція

Встановлення електроригельного замка YB-800B

Вирубайте нішу у дверній коробці/двері за розміром замка і відповідної планки, після чого встановіть замок урівень із поверхнею
Для встановлення замка в порожнисту металеву дверну коробку використовуйте спеціальні кріпильні накладки з комплекту
Прикладіть накладку на замок і зафіксуйте шурупами
Встановіть відповідну планку таким чином, щоб вбудований магніт (пластикове коло) був нижче ригеля замка. Відстань між замком і відповідною планкою має бути не більше 8 мм
Згідно з інструкцією під'єднання, під'єднайте електроригельний замок YB-800B до живлення і керуючих пристроїв системи контролю доступу.

Сумісність
Електроригельний замок YB-800B сумісний з кодовими клавіатурами, зчитувачами, радіоконтролерами, кнопками виходу, з аудіодомофонами та відеодомофонами всіх типів або іншими пристроями систем контролю доступу.
