Реле-10 (Реле М01)

Реле-10 використовується в системах контролю доступу, охоронних і домофонних системах.

ПРИЗНАЧЕННЯ

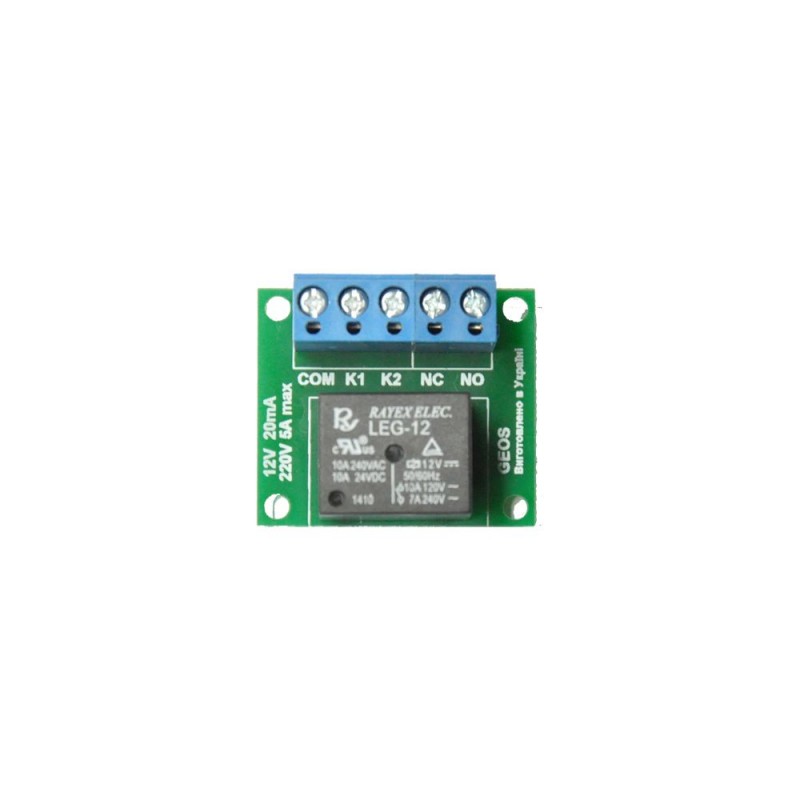

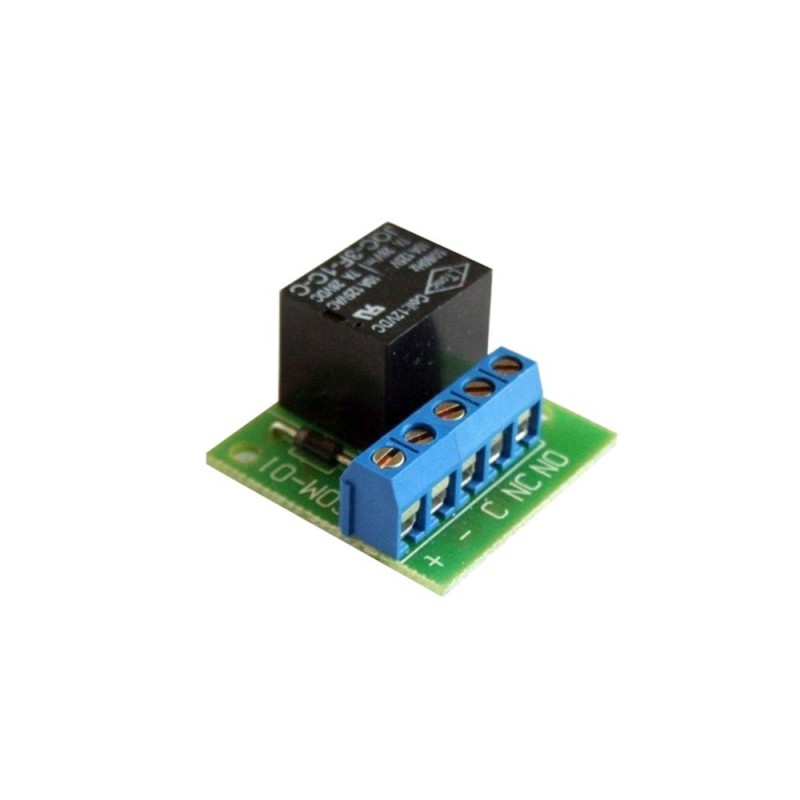

Реле-10 складається з розпаяного на плату реле, призначений для забезпечення роботи систем контролю доступу, дротових і бездротових автономних сигналізацій, пристроїв керування побутовою технікою, нагрівачами та іншим.

Принцип дії аналогічний роботі звичайного реле. При подачі керуючого напруги 12В на клеми К1 та К2, вихід «COM» перемикається з «NC», на «NO». Без подачі напруги «NC» нормально замкнений «COM».

ТЕХНІЧНІ ПАРАМЕТРИ

Керуюча напруга: 12В;
Максимальний керуючий струм: 30мА;
Максимальний постійний струм у навантаженні: 7А;
Діапазон напруги живлення навантаження: 0..250В;
Робоча температура: -20..+70°С;
Тип роз'єму: розривний;

Габаритні розміри: 25х37х20мм
Вага: 35г.

СХЕМА ПІДКЛЮЧЕННЯ

УВАГА! Деякі вузли блоку живлення знаходяться під високою напругою. Тому щоб уникнути ураження електричним струмом, при проведенні монтажних робіт напруга промислової мережі повинна бути відключена від блоку.
