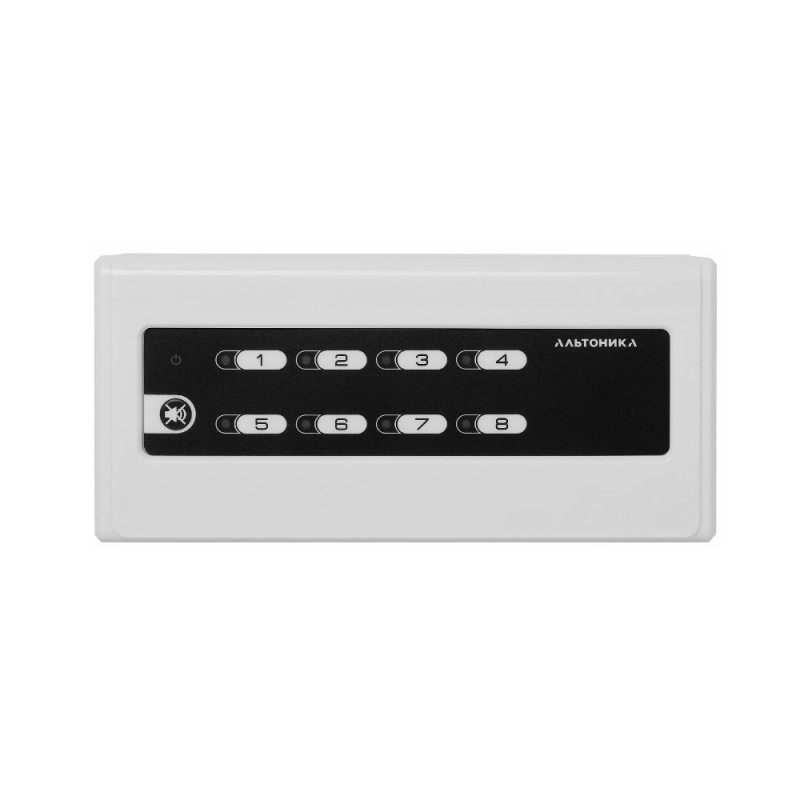

Приймач тривожної сигналізації RR-701RS входить до складу апаратури радіоуправління охоронною сигналізацією "Риф Ринг-701" і призначений для приймання радіоканалом сигналів тривоги від переносних радіокнопок і стаціонарних передавачів цієї системи з відображенням номера передавача, що спрацював, подаванням звукових сигналів і видаванням тривожних сповіщень на різні приймально-контрольні прилади шляхом перемикання контактів сигнального реле. Можливе приймання сигналів тривоги також від стаціонарних передавачів системи "Риф Стринг-200" і від передавачів автомобільних пейджерів "Риф Пейдж-100/101".
З приймачем можуть використовуватися до 8 передавачів будь-якої із зазначених систем у будь-якому поєднанні. Перед використанням кожен передавач має бути зареєстрований у пам'яті приймача за допомогою процедури навчання. Навчання проводиться по ефіру без додаткового обладнання.
До приймача можна під'єднати зовнішній модуль розширення з окремими реле або виходами "відкритий колектор" на кожен передавач.
Дальність передавання тривожних радіосигналів від радіокнопок в умовах прямої видимості досягає 2000 м, від стаціонарних передавачів - до 10 км. Реальна дальність передавання залежить від наявності перешкод поширенню радіохвиль, інтенсивності радіоперешкод, типу антени передавача тощо. До приймача можна під'єднати виносну антену, що дає змогу суттєво збільшити радіус дії системи, особливо в складних умовах забудови.
Під час експлуатації приймача слід мати на увазі, що потужність передавачів системи невелика, а робоча частота дозволена до застосування для пристроїв інших виробників, тому тривожні сигнали можуть бути пригнічені потужними сторонніми радіосигналами або перешкодами.
Функціональні особливості:
- Сумісний зі стаціонарними передавачами системи Риф Ринг-200 і автомобільними передавачами Риф Пейдж 100/101
- Для всіх передавачів відображає тільки надходження тривожних повідомлень
- Умови експлуатації: закриті опалювальні приміщення з нормальною вологістю
Технічні характеристики:
- Інформаційна ємність: 8 передавачів
- Робоча частота: 433,92 МГц, стабілізована кварцовим резонатором
- Напруга живлення: від 10 В до 15 В
- Струм споживання: не більше 100 мА
- Параметри релейного виходу:- максимальна напруга 72 В при струмі до 100 мА- максимальний струм 2 А при напрузі 12 В
- Діапазон робочих температур: від -20 до +40оС
- Габаритні розміри (без антени): 160 х 110 х 32 мм
RR-701RS
