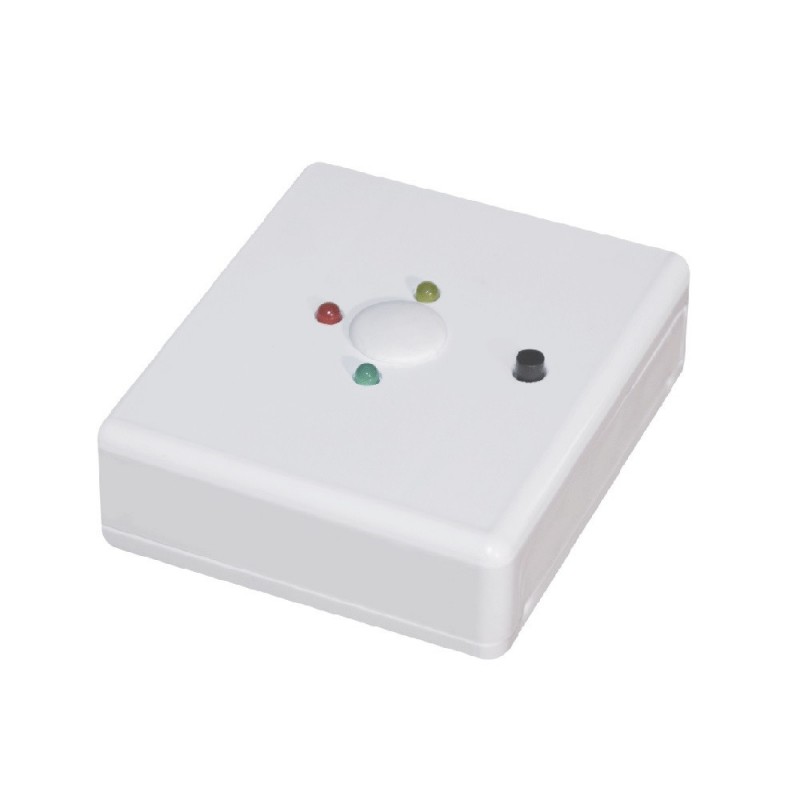

Модуль узгодження шлейфів МУШ-ДЛ
- Виробник: UA
- Код товару: 1390-01
- Наявність: Під замовлення
Модуль МУШ-ДЛ призначений для підключення пожежного сповіщувача «АРТОН-ДЛ» по дводротовому шлейфу до чотиридротових охоронно-пожежних приладів (ППК). Модуль має кнопку «Скидання» для короткочасного переривання живлення дводротового шлейфа.
Модуль забезпечує:
- формування сигналу «ПОЖЕЖА» зміною величини опору або розривом ланцюга сигнального шлейфу та оптичну індикацію цього стану індикатором червоного кольору при отриманні повідомлення «ПОЖЕЖА» від сповіщувача «АРТОН-ДЛ»;
- індикацію чергового режиму роботи індикатором зеленого кольору;
- формування сигналу «НЕСПРАВНІСТЬ» розривом ланцюга сигнального шлейфа та оптичну індикацію цього стану індикатором жовтого кольору при отриманні повідомлення «НЕСПРАВНІСТЬ» від сповіщувача «АРТОН-ДЛ» при обриві або короткому замиканні в ланцюзі дводротового шлейфа;
- формування сигналу «НЕСПРАВНІСТЬ» розривом ланцюга сигнального шлейфа за відсутності напруги живлення 12 В;
- обмеження струму короткого замикання на заданому рівні.
Технічні характеристики
- Діапазон вхідних напруг: 10,2 – 13,8 В
- Діапазон вихідних напруг в черговому режимі: 9,7 – 13,6 В
- Величина падіння напруги на модулі в черговому режимі: не більше 0,5 В
- Струм короткого замикання в ланцюзі дводротового шлейфа: не більше 20 мА
- Струм в ланцюзі дводротового шлейфа, що сприймається модулем як «НЕСПРАВНІСТЬ»: не більше 1,8 не менше 18,0 мА
- Струм в ланцюзі дводротового шлейфа, що сприймається модулем як черговий режим роботи, мА 2,2-5,5
- Струм в ланцюзі дводротового шлейфа, що сприймається модулем як режим «ПОЖЕЖА»: 7,5 - 16 мА
- Струм споживання модулем при обриві дводротового шлейфа: не більше 15 мА
- Струм споживання модулем (без урахування струму споживання дводротового шлейфа) в черговому режимі: не більше 14 мА
- Струм споживання від джерела 12В в режимі короткого замикання дводротового шлейфа: не більше 35 мА
- Комутована напруга сигнального шлейфа: не більше 36 В
- Комутований струм в ланцюзі сигнального шлейфа: не більше 100 мА
- Опір між контактами «3» і «2» в черговому режимі: не більше 50 Ом
- Опір між контактами «3» і «4» в черговому режимі роботи: не більше 50 Ом
- Габаритні розміри: 70х70х30 мм
- Маса: не більше 0,05 кг
- Діапазон робочих температур: від 1 до 40°C
- Відносна вологість повітря при 35°C: не більше 95%
Модуль забезпечує:
- формування сигналу «ПОЖЕЖА» зміною величини опору або розривом ланцюга сигнального шлейфу та оптичну індикацію цього стану індикатором червоного кольору при отриманні повідомлення «ПОЖЕЖА» від сповіщувача «АРТОН-ДЛ»;
- індикацію чергового режиму роботи індикатором зеленого кольору;
- формування сигналу «НЕСПРАВНІСТЬ» розривом ланцюга сигнального шлейфа та оптичну індикацію цього стану індикатором жовтого кольору при отриманні повідомлення «НЕСПРАВНІСТЬ» від сповіщувача «АРТОН-ДЛ» при обриві або короткому замиканні в ланцюзі дводротового шлейфа;
- формування сигналу «НЕСПРАВНІСТЬ» розривом ланцюга сигнального шлейфа за відсутності напруги живлення 12 В;
- обмеження струму короткого замикання на заданому рівні.
Технічні характеристики
- Діапазон вхідних напруг: 10,2 – 13,8 В
- Діапазон вихідних напруг в черговому режимі: 9,7 – 13,6 В
- Величина падіння напруги на модулі в черговому режимі: не більше 0,5 В
- Струм короткого замикання в ланцюзі дводротового шлейфа: не більше 20 мА
- Струм в ланцюзі дводротового шлейфа, що сприймається модулем як «НЕСПРАВНІСТЬ»: не більше 1,8 не менше 18,0 мА
- Струм в ланцюзі дводротового шлейфа, що сприймається модулем як черговий режим роботи, мА 2,2-5,5
- Струм в ланцюзі дводротового шлейфа, що сприймається модулем як режим «ПОЖЕЖА»: 7,5 - 16 мА
- Струм споживання модулем при обриві дводротового шлейфа: не більше 15 мА
- Струм споживання модулем (без урахування струму споживання дводротового шлейфа) в черговому режимі: не більше 14 мА
- Струм споживання від джерела 12В в режимі короткого замикання дводротового шлейфа: не більше 35 мА
- Комутована напруга сигнального шлейфа: не більше 36 В
- Комутований струм в ланцюзі сигнального шлейфа: не більше 100 мА
- Опір між контактами «3» і «2» в черговому режимі: не більше 50 Ом
- Опір між контактами «3» і «4» в черговому режимі роботи: не більше 50 Ом
- Габаритні розміри: 70х70х30 мм
- Маса: не більше 0,05 кг
- Діапазон робочих температур: від 1 до 40°C
- Відносна вологість повітря при 35°C: не більше 95%
