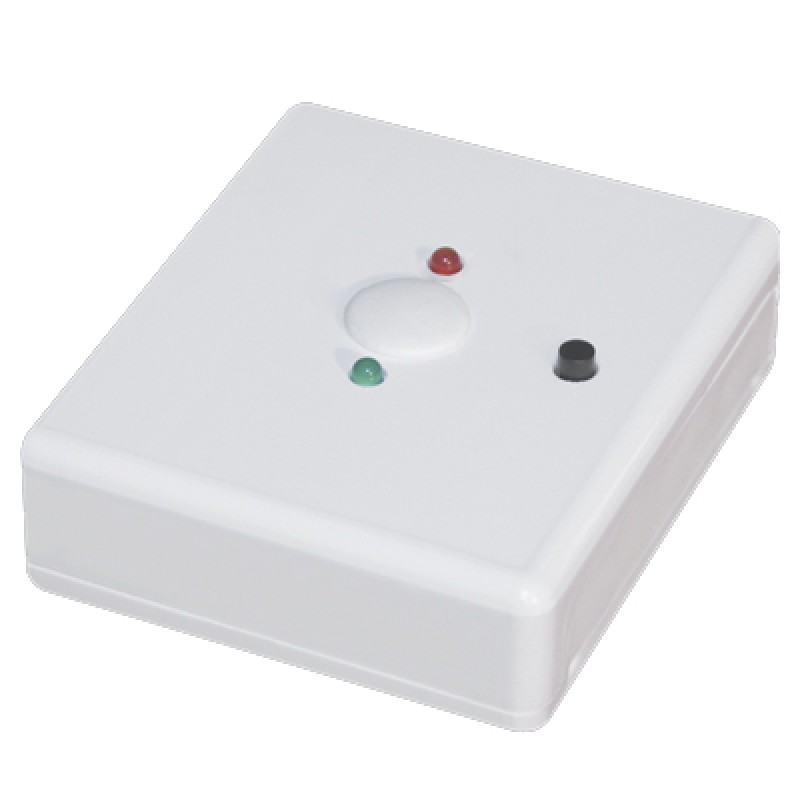

Модуль узгодження шлейфів МУШ-2М

Модуль МУШ-2М призначений для узгодження дводротового шлейфа сигналізації (ШС) з пожежними та охоронно-пожежними ППК, що працюють із чотиридротовими ШС.

Особливості

- Контроль значення струму в ланцюзі дводротового ШС та передача повідомлень «Черговий режим», «Тривога» на ППК залежно від величини струму.
- Модуль формує сигнал «ТРИВОГА» та вмикає оптичну індикацію (червоний світлодіод) при виявленні наступних подій:

спрацювання одного або кількох сповіщувачів у ланцюзі дводротового шлейфа;
- обрив або коротке замикання ланцюга дводротового шлейфа;
- відсутність напруги живлення 12 В.

- Формування сигналу «ТРИВОГА» здійснюється розривом ланцюга сигнальної лінії чотиридротового шлейфа.
- У черговому режимі роботи модуль забезпечує оптичну індикацію світлодіодом зеленого кольору.
- Модуль забезпечує обмеження струму короткого замикання на заданому рівні.
- Кнопка «СКИДАННЯ» дозволяє короткочасно відключати живлення дводротового шлейфа.

Технічні характеристики модуля МУШ-2М

- Струм споживання в режимі «Тривога»: не більше 31 мА
- Струм споживання в черговому режимі: не більше 25 мА
- Струм короткого замикання в ланцюзі дводротового шлейфа: не більше 20 мА
- Діапазон вхідної напруги: 10.2 – 13.8 В
- Діапазон вихідної напруги в черговому режимі: 9.7 – 13.6 В
- Опір дводротового ШС, при якому модуль формує повідомлення «Черговий режим»: 1.0± 3 кОм
- Опір дводротового шлейфа, що сприймається модулем, як режим «Тривога»: від 0 до 0.75 і вище 3.3 кОм
- Кількість пожежних сповіщувачів, підключених до двухпровідної ШС: не більше 32
