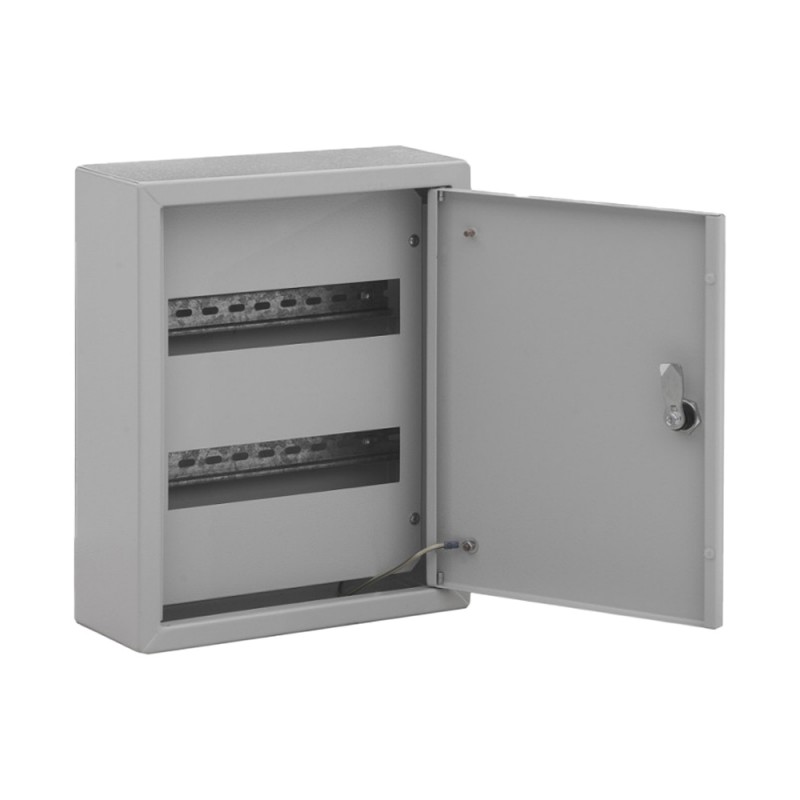

Корпус ЩЕН-24 IP31 Vago модульний навісний

Корпус ЩЕН-24 IP31 Vago модульний навісний являє собою спеціально розроблений щит із захистом IP31, призначений для встановлення модульної апаратури в електричних системах. Модуль - це ширина одного однополюсного автомата, що дорівнює 18 мм. До модульної апаратури належать різні пристрої, як-от автоматичні вимикачі, реле, таймери, ПЗВ, контактори та інші подібні пристрої.
Для монтажу апаратури на задній стінці модульного щита встановлюють один або кілька металевих профілів певного розміру і форми - DIN-рейку. Після встановлення апаратури і виконання в щиті електричних з'єднань поверх у щиті встановлюють металеву панель, що приховує клеми приладів, дроти і DIN-рейку і захищає від дотику до струмоведучих частин. У панелі виконано прорізи, що забезпечують видимість приладів і доступ до їхніх елементів управління.
Корпус виготовлено з листового металу 0,8 мм, комплектується екраном, DIN-рейкою, нульовою шиною і проводом заземлення. Стандартна лінійка щитів ЩЕн передбачає встановлення 12, 18, 24, 36, 48 модулів. Матеріал покриття - порошкова фарба, колір - RAL7035.
Переваги Vago ЩЕН-24 IP31:

- Матеріал і конструкція: Корпус виготовлено з листового металу товщиною 0,8 мм, що забезпечує міцність і довговічність. Суцільнозварний корпус має інтегровані двері з можливістю змінювати напрямок відкривання.
- Захист IP31: Корпус має ступінь захисту IP31, що означає, що він захищений від пилу і бризок води. Це важливо для забезпечення надійності роботи електрообладнання.
- Заземлення: На корпусі та дверцятах встановлені обміднені шпильки заземлення М5х12. Це забезпечує надійне заземлення і захист від електричних збоїв.
- Монтаж: На задній стінці корпусу передбачено отвори для монтажу на стіну. Це дає змогу легко і надійно встановлювати корпус на потрібній висоті та місці.
- Додаткові компоненти: Корпус комплектується необхідними компонентами, включно з DIN-рейкою, нульовою шиною і проводом заземлення. Це полегшує встановлення та підключення модульної апаратури.
- Покриття: Матеріал покриття корпусу - порошкова фарба з кольором RAL7035. Це надає корпусу привабливого зовнішнього вигляду і захищає його від корозії.
- Модульність: Стандартна лінійка щитів ЩЕн передбачає встановлення різної кількості модулів залежно від потреб - 12, 18, 24, 36, 48 модулів. Це забезпечує гнучкість та адаптацію до різних проєктів.
- Прорізи в панелі: У металевій панелі корпусу виконано спеціальні прорізи, які забезпечують видимість приладів і доступ до їхніх елементів керування. Це спрощує обслуговування і моніторинг електрообладнання.

Характеристики:

- Покриття: порошкове фарбування
- Колір: RAL 7035
- Ступінь захисту: IP-31
- Розміри (ВхШхГ): 375 х 310 х 120 мм
- Тип кріплення: На DIN-рейку
- Товщина металу: 0,8 мм
- Варіант виконання: навісний
- Спосіб встановлення: навісний
- Кількість модулів: 24
- Країна виробник: Україна
