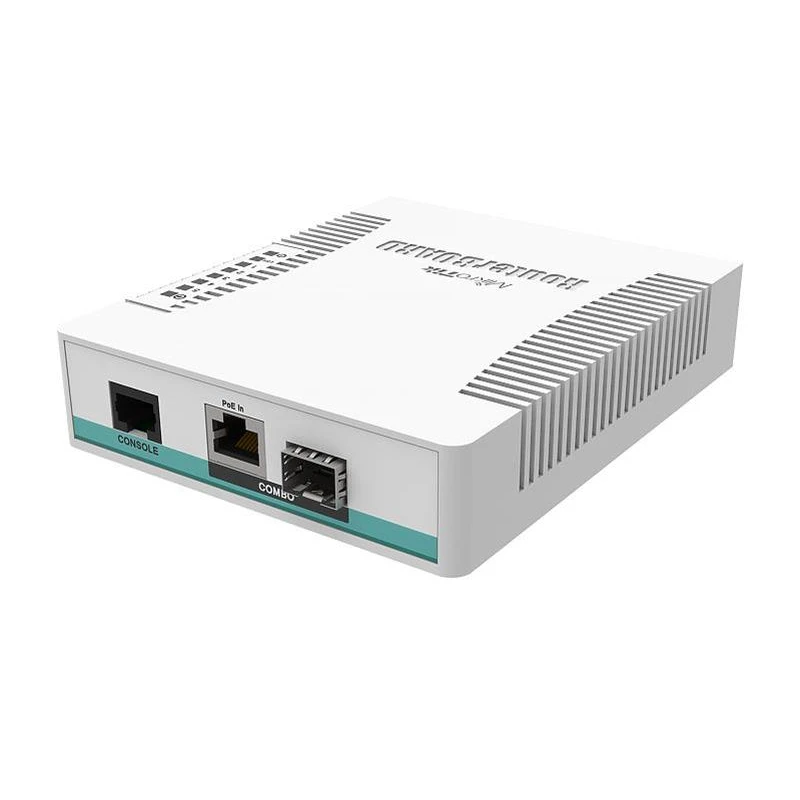

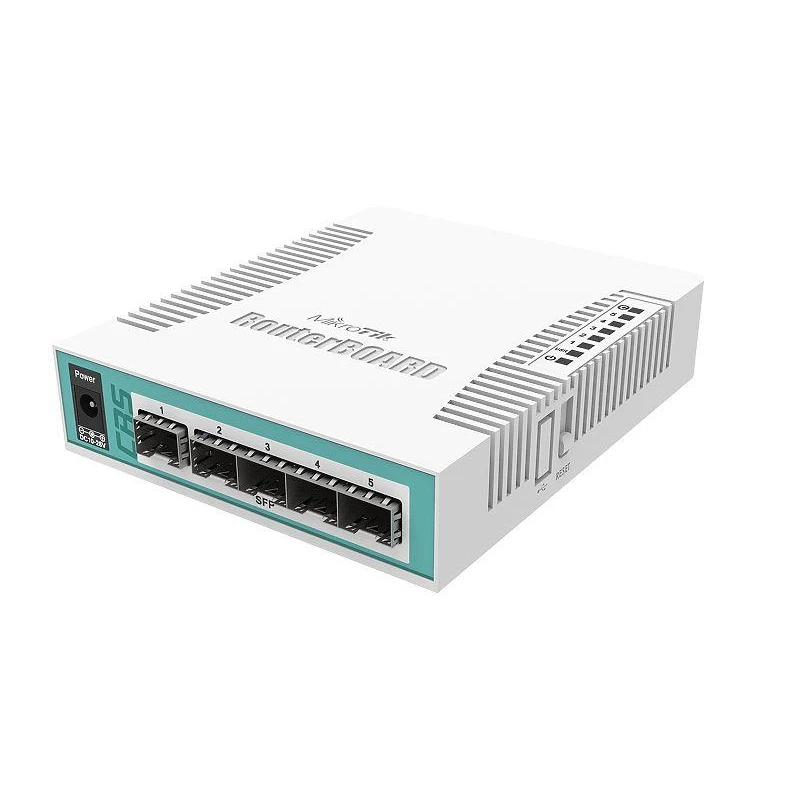

Комутатор MikroTik CRS106-1C-5S

CRS106 працює як звичайний керований комутатор Layer 2. У разі необхідності, системний адміністратор може змінити конфігурацію пристрою і задіяти можливості Layer 3, тобто функції маршрутизації.Все це стало можливим завдяки використанню фірмової операційної системи RouterOS.Принцип роботи CRS106За основу для пристрою узятий SoC-чіп QCA8511 виробництва Qualcomm. QCA8511 - система на кристалі, до складу чіпа входить одноядерний обчислювальний процесор з тактовою частотою 400 МГц. Безпосередньо до процесора підключена постійна флеш-пам’ять (обсяг 16 Мбайт) з програмним кодом, також в розпорядженні процесора знаходиться 128 Мбайт оперативної пам’яті.Так само QCA8511 - вбудований апаратний свіч на 12 інтерфейсів. Центральний процесор і комутатор об’єднані шиною в 1 Гбіт / сек. У режимі комутації L2 весь трафік обробляється на свіч, а участь процесора не потрібно. По суті це конфігурація апаратного бриджу (hardware bridge). Якщо потрібно ізолювати трафік або розділити мережу - як і раніше, можна застосувати VLAN і він також буде працювати на апаратному рівні на самому свіч.CRS106-1C-5S має дуже компактний форм-фактор, на рівні з десктопними маршрутизаторами компанії, завдяки чому пристрій поміститься практично в будь-якому боксі або розподільчому ящику.На передній панелі міститься вхід DC In для подачі живлення а також 5 слотів для установки SFP-модулів. На протилежному боці пристрою розташовується комбо-порт.Комбо-портКомбо-порт представляє з себе комбінований інтерфейс з можливістю програмного вибору типу між RJ45 і SFP. Одночасно може бути активним лише 1 інтерфейс.
