Комплект охоронної системи SUN Light для охорони малих сонячних електростанцій

Комплект SUN Light застосовується для забезпечення безпеки малих сонячних електростанцій.

Складається з комплектів охоронної сигналізації (централь з клавіатурою і акумулятором 1.2 А*год, блок безперебійного живлення з акумулятором 7 А*год, вулична сирена, 4 ІЧ-бар'єри з кронштейнами) і відеоспостереження (мережевий відеореєстратор з жорстким диском, 4 IP-камери відеоспостереження, PoE-комутатор), гофрошланга і кабелів – кручена пара і силовий.

ПРИНЦИП РОБОТИ

Комплект SUN Light призначений для обладнання охороною малих сонячних електростанцій (СЕС). Складається з охоронної сигналізації та відеоспостереження.

Система побудована на базі ППКОП Orion NOVA S, до якого підключаються клавіатура, сирена та ІЧ-бар'єри для охорони території по периметру. Керування системою інтуїтивне і може відбуватися як локально, за допомогою клавіатури, так і віддалено, при використанні мобільних і web-сервісів «Control NOVA II».

ББП з акумуляторами (1 в джерело живлення, 1 в централь), що входять в постачання, служать джерелами резервного живлення, і дозволяють працювати сигналізації автономно.

Доповнюється охорона електростанції комплектом IP-відеоспостереження, що складається з відеореєстратора, 4 вуличних відеокамер і PoE-комутатора для забезпечення живлення по кабелю звита пара. Запис відео здійснюється на жорсткий диск з постачання.

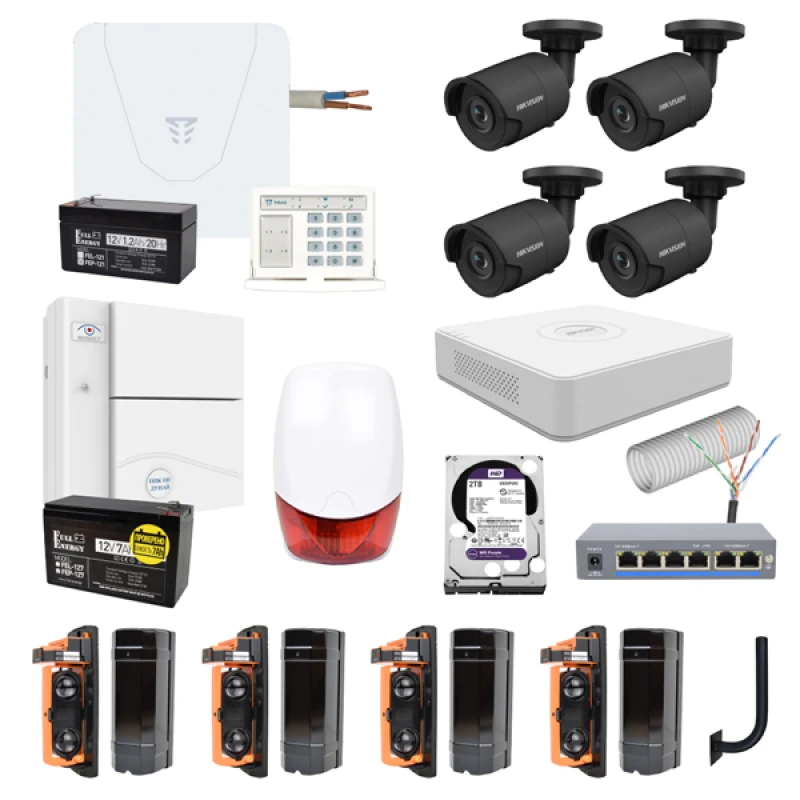

КОМПЛЕКТАЦІЯ

- ППКОП Orion NOVA S – 1 шт.
- Клавіатура К-LED4 – 1 шт.

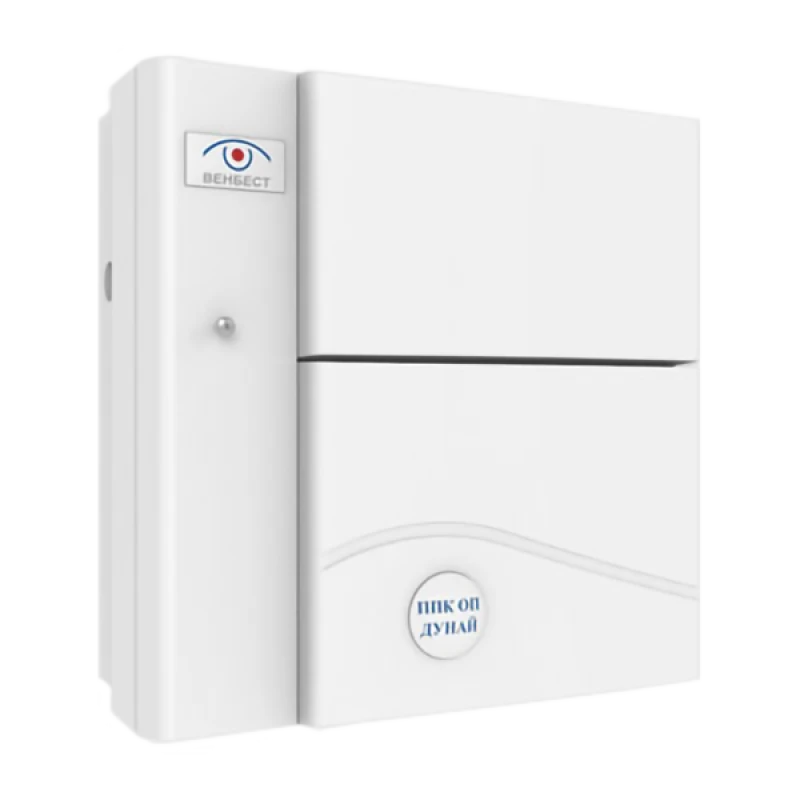

- Джерело живлення Дунай БП3 12В – 1 шт.
- ІЧ-бар'єр LBX-60 – 4 шт.

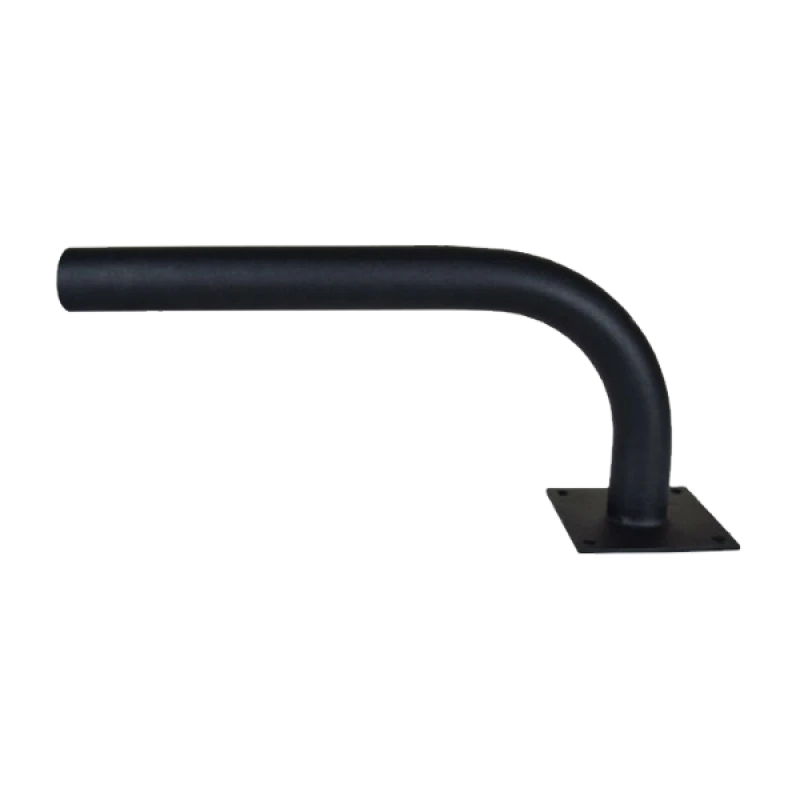

- Кронштейн для ІЧ-бар'єра LBX – 4 шт.
- Вулична сирена AS-120W – 1 шт.

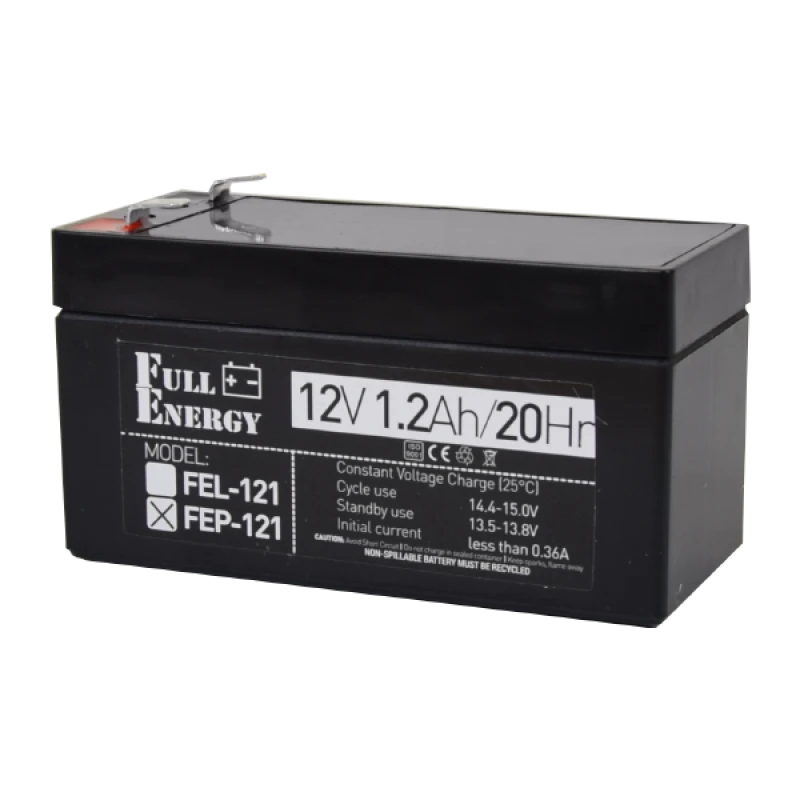

- Акумулятор для ДБЖ Full Energy FEP-121 – 1 шт.

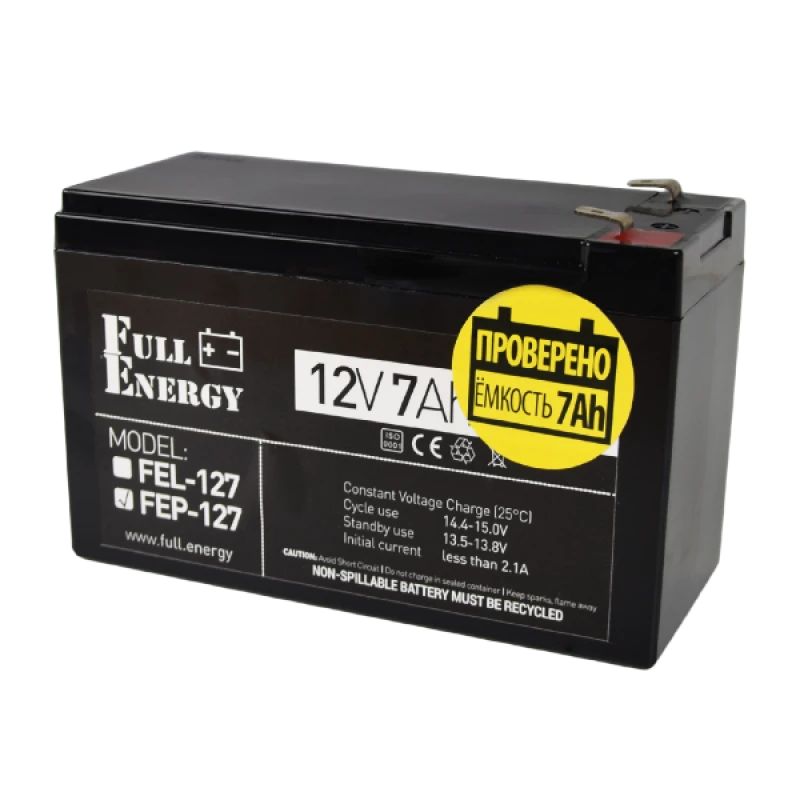

- Акумулятор для ДБЖ Full Energy FEP-127 – 1 шт.
- Відеореєстратор Hikvision DS-7104NI-Q1 – 1 шт.
- Жорсткий диск WD20PURZ 2/Tb 64MB – 1 шт.
- Комутатор PoE-1006-4P/250m – 1 шт.
- Відеокамера Hikvision DS-2CD2043G0-I(4mm) – 4 шт.

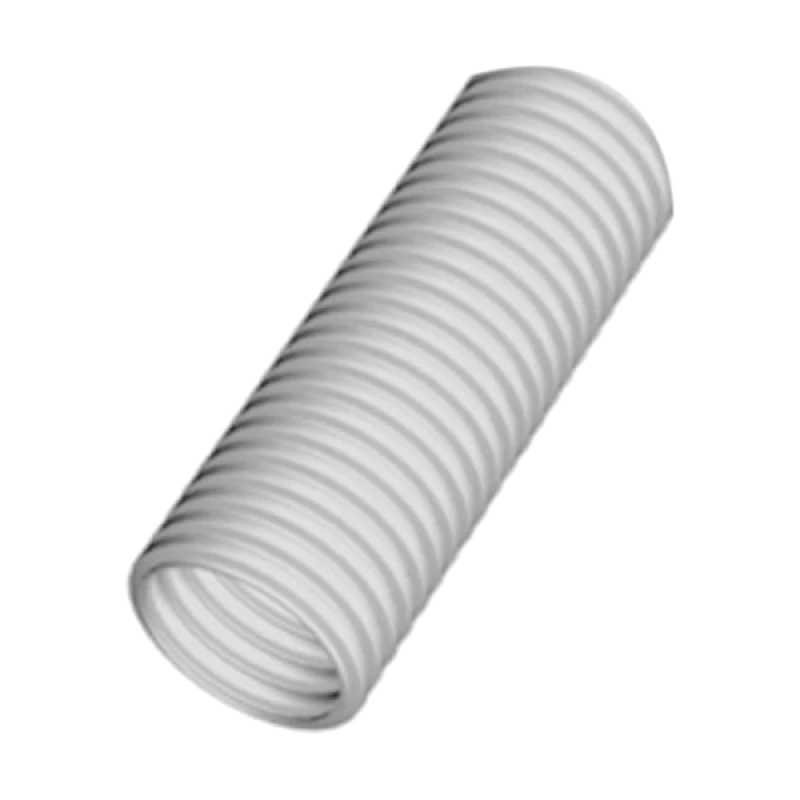

- Гофрошланг d25 – 200 м.
- Кабель звита пара UTP 4*2*0.5-CU РЕ зовнішній – 180 м.

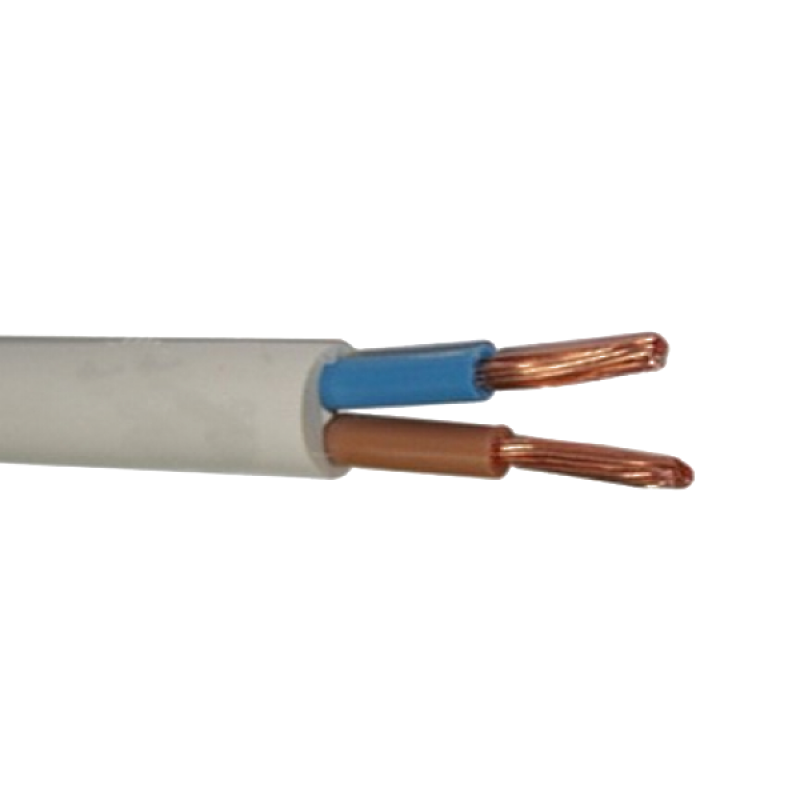

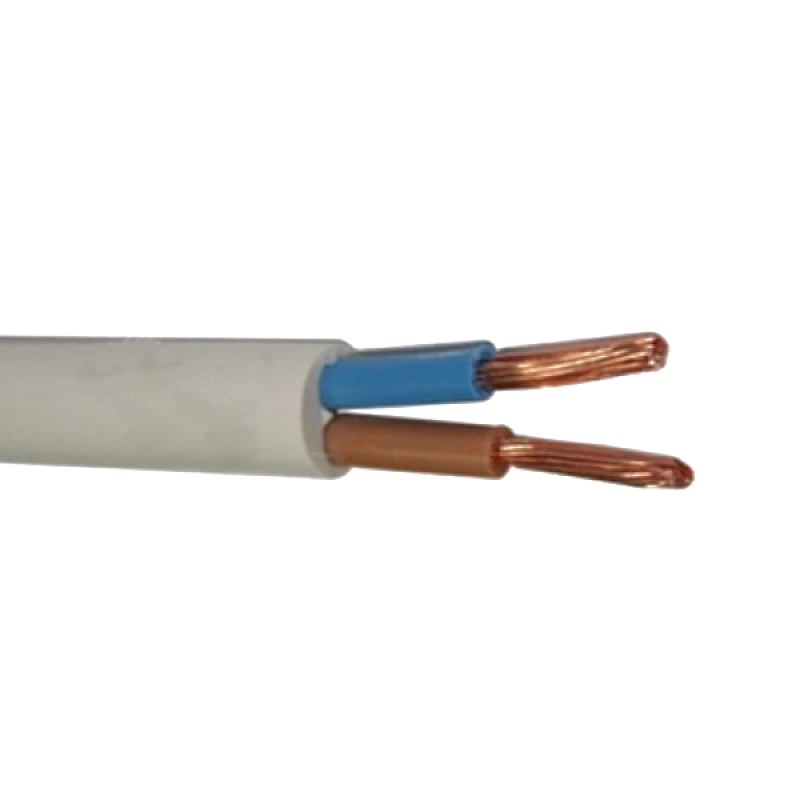

- Кабель ШВВП 2х1,5 – 150 м.

ТЕХНІЧНІ ХАРАКТЕРИСТІЧИ

Сигнализація для сонячних електростанцій

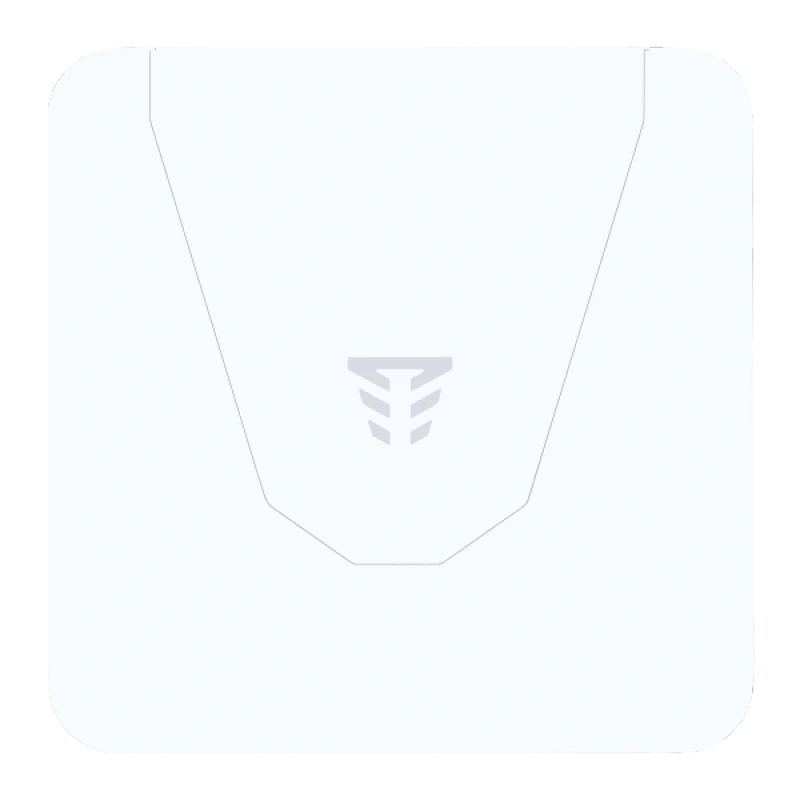

ППКОП Orion NOVA S

- 4 охоронні зони
- 16 груп, 32 користувача
- 2 SIM-карти
- SMS-оповіщення на 32 номери
- вбудований GSM (GPRS) комунікатор
- автономний / пультовий режим роботи
- місце під АКБ 2.2 А*г
- розміри: 200х200х57 мм

Клавіатура К-LED4

- світлодіодна клавіатура
- 4 індикатори зон
- підключення на системну шину RS485 з довжиною лінії до 1000м
- самозатискні клемні колодки
- напруга живлення: 10.8-13.8 В
- струм комутації: 40 мА
- маса: 0.2 кг
- розміри: 126х93х34 мм

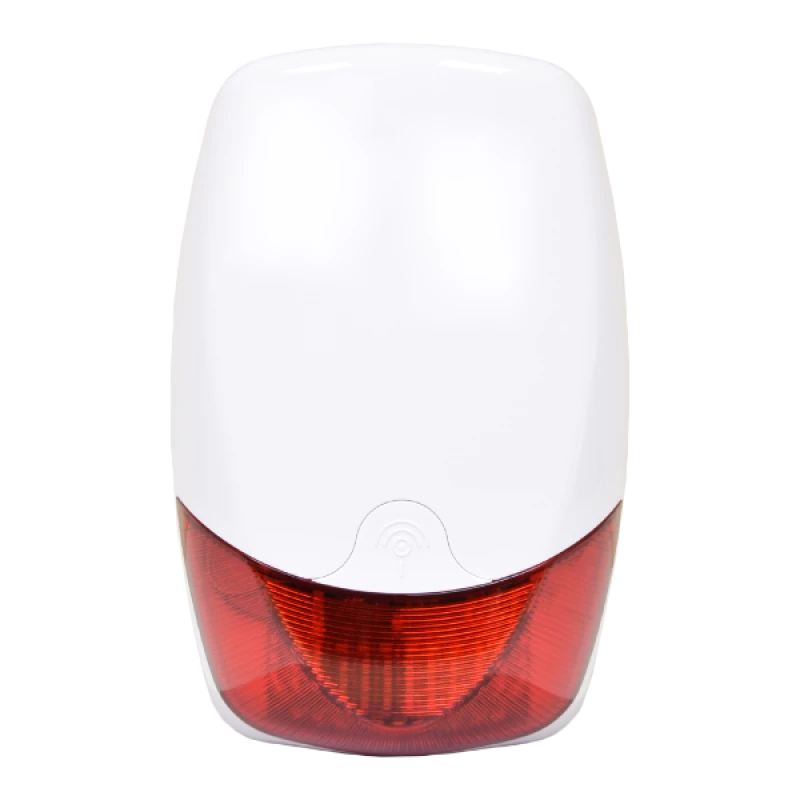

Сирена AS-120W

- світлозвуковий сповіщувач
- акустична потужність: 120 дБ
- напруга живлення: 12 В
- макс. споживання: 300 мА
- місце під АКБ: DC12V 1.2A / DC7.2V 500mA
- тампер злому: вибір INT / EXT
- ступінь захисту: IP65
- розміри: 260х172х60 мм

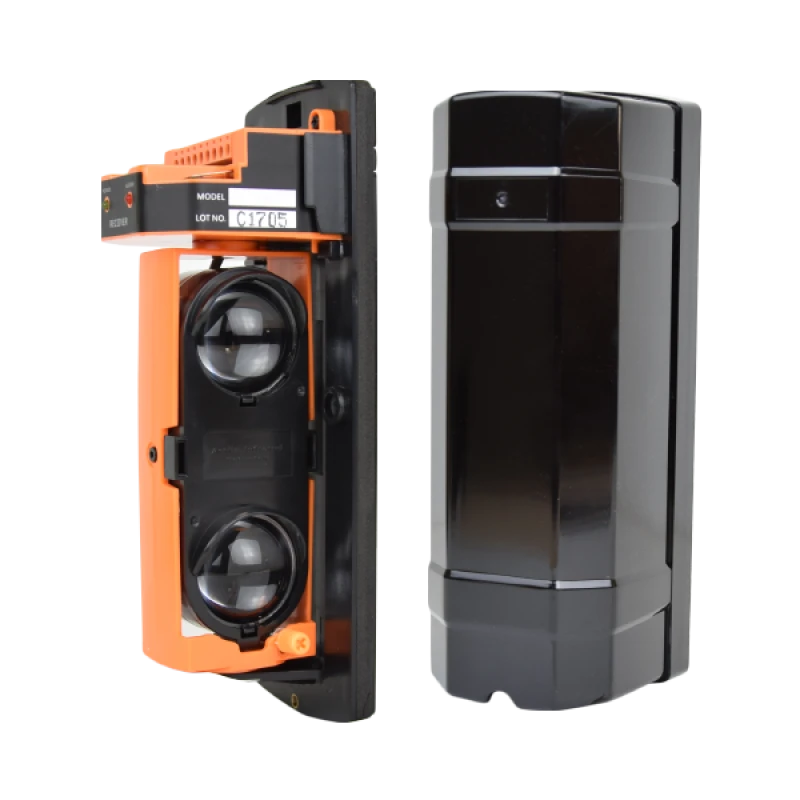

ІЧ-бар'єр LBX-60

- 2-променевий ІЧ-бар'єр
- довжина ІЧ-променя на вулиці: 60 м
- довжина ІЧ-променя у приміщенні: 180 м
- виходи реле: NC/NO/COM
- живлення: AC/DC 12-24 В
- макс. споживання: 100 мА
- ступінь захисту: IP65
- розміри: 79.9х211.5х74.7 мм

Система відеоспостереження на сонячній електростанції

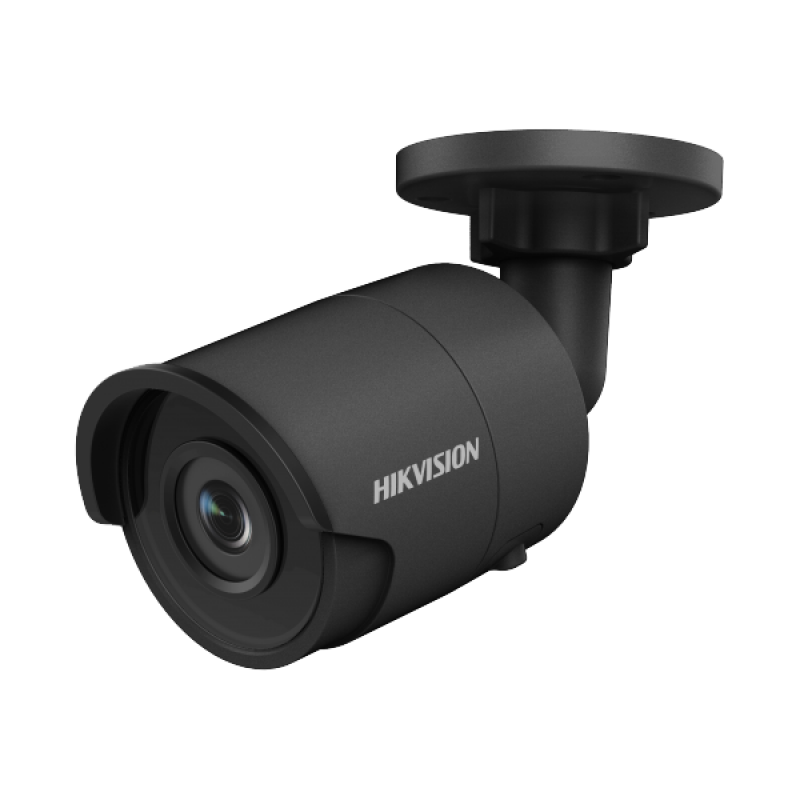

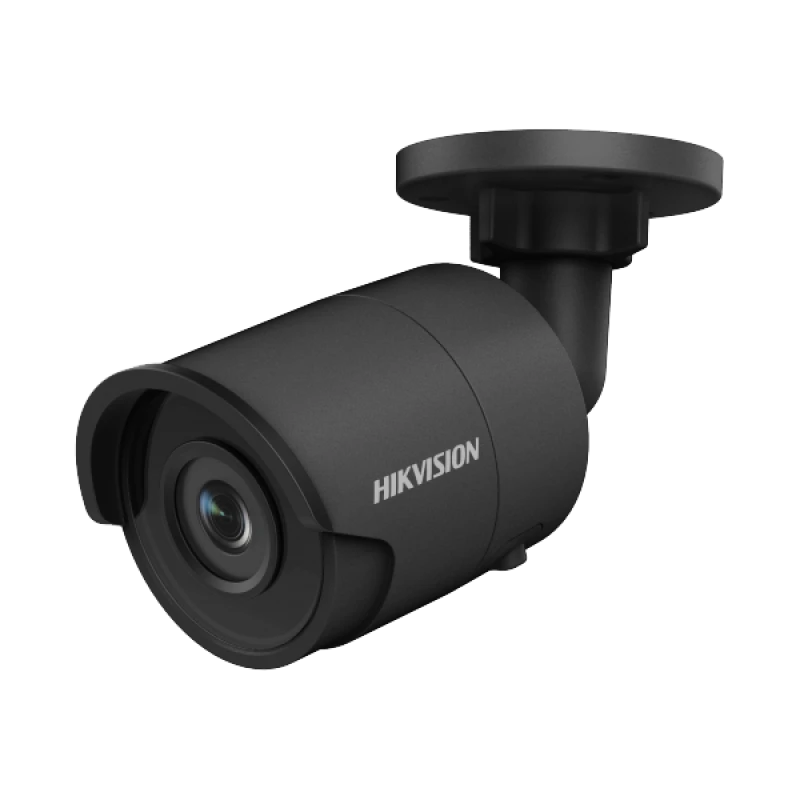

IP-відеокамера DS-2CD2043G0-I(4mm)

- роздільна здатність: 4 Мп (2560*1440)
- об'єктив: 4 мм, кут огляду 78°
- ІЧ-підсвічування: 30 м
- чутливість: 0.01 Люкс
- компресія відео: H.265+ / H.265 / H.264+ / H.264
- живлення: DC12 В / PoE
- ступінь захисту: IP67
- розміри: 70х155 мм

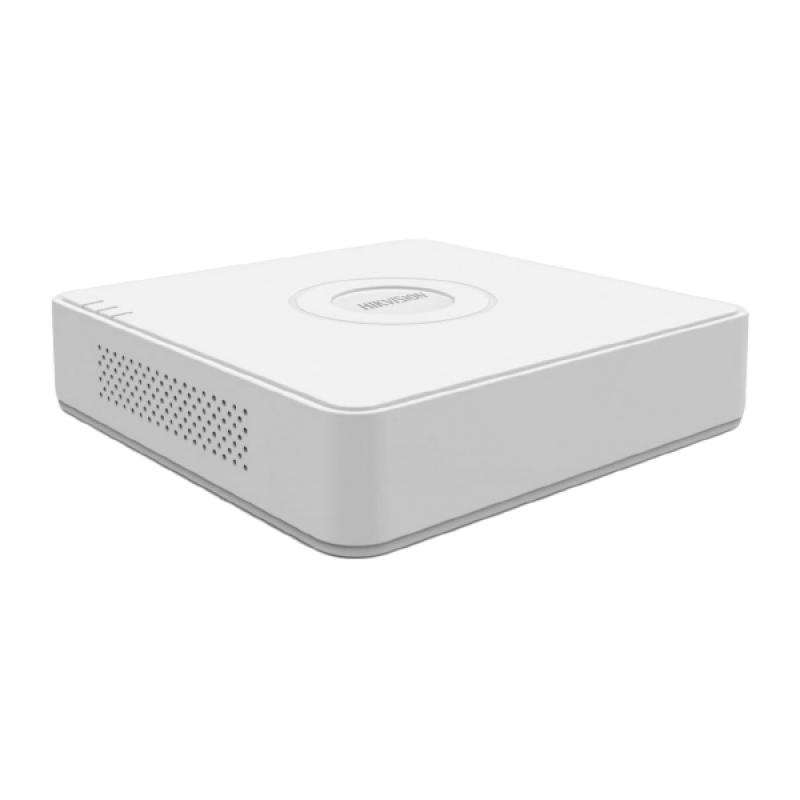

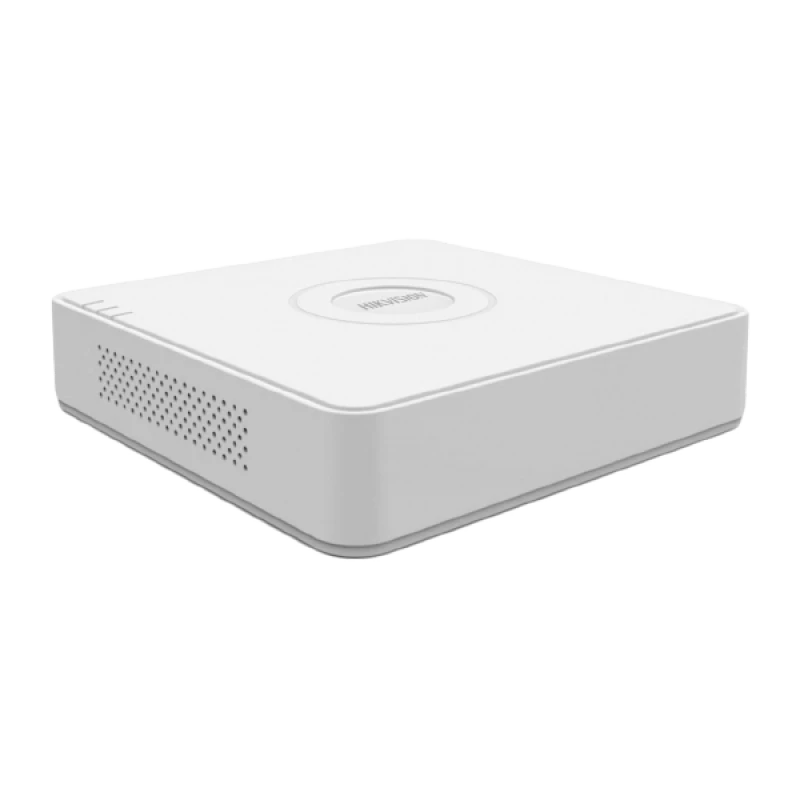

Відеореєстратор Hikvision DS-7104NI-Q1

- кількість каналів: 4
- роздільна здатність: 4Mp / 3Mp / 1080P / 720P
- компресія відео: H.265+ / H.265 / H.264+ / H.264
- жорсткий диск: 1 SATA до 6 ТБ
- відеовиходи: 1хVGA, 1xHDMI
- USB: 2 порта
- живлення: DC 12 В
- розміри: 92х59х37 мм

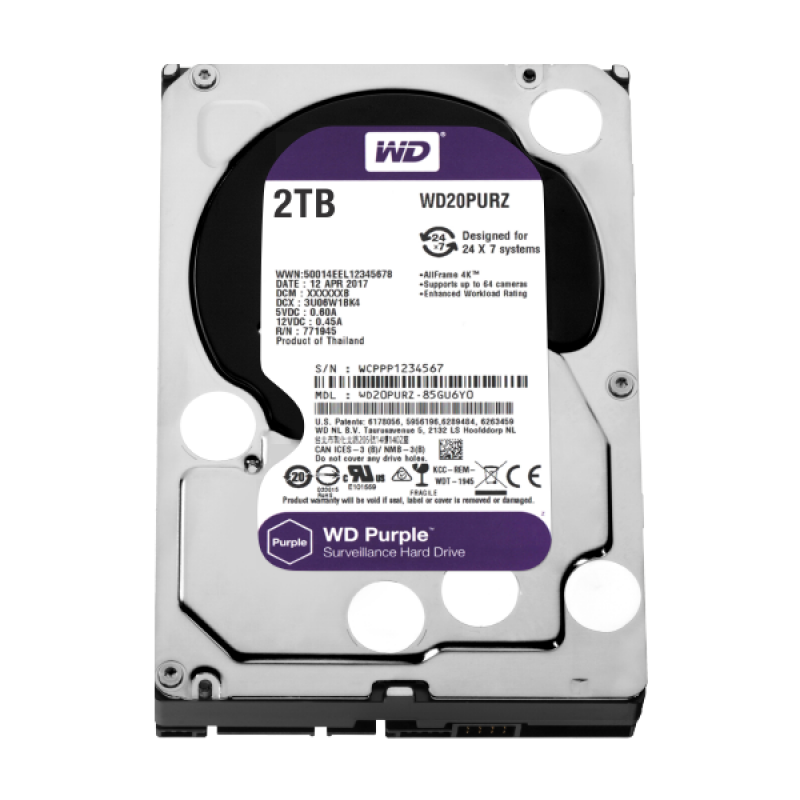

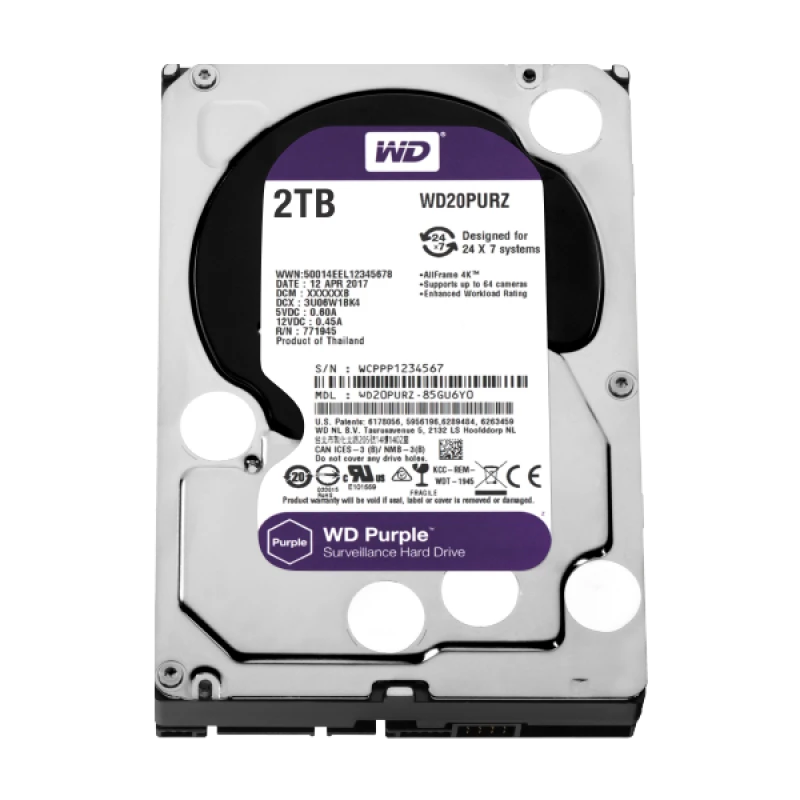

Жорсткий диск WD20PURZ

- ємність: 2 ТБ
- інтерфейс: Sata III
- форм-фактор: 3.5"
- тип: внутрішній
- швидкість обертання шпинделя: 5400 об/хв
- макс. швидкість передачі даних: 6 Гбіт/с
- обсяг буфера: 64 Мб
- розміри: 147х101.6х25.4 мм

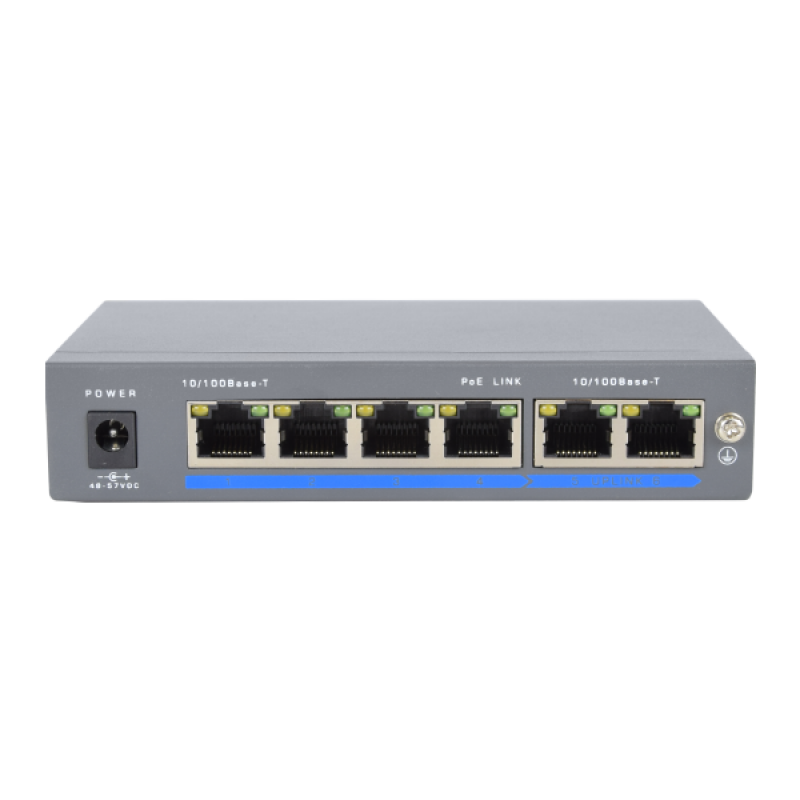

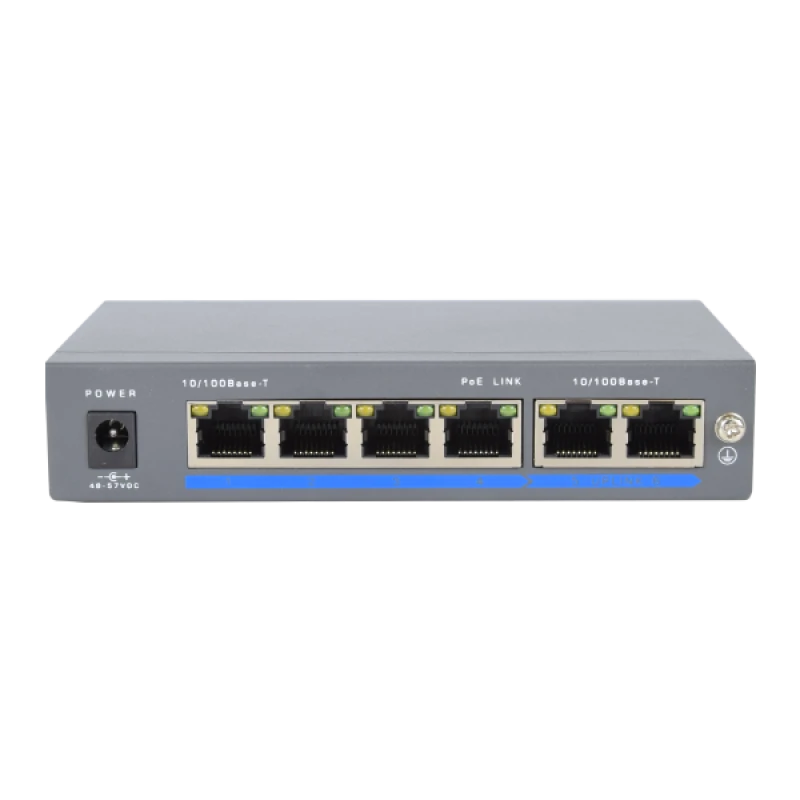

Комутатор PoE-1006-4P/250m

- кількість портів: 6
- 4 порти 10/100 Мбіт/с PoE, 2 порти 10/100 Мбіт/с UPLINK
- відстань до споживача: 250 м
- напруга PoE на кожному порту: 48 В
- потужність кожного порту PoE: 15.4 Вт
- максимальна потужність: 60 Вт
- живлення: AC 100-240 В
- розміри: 188х120х35 мм
