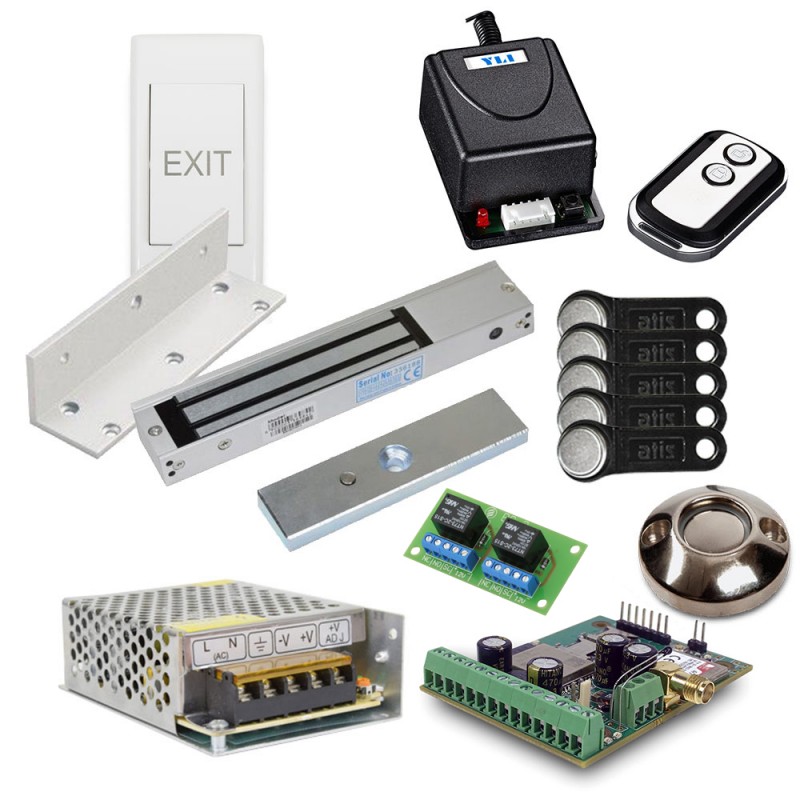

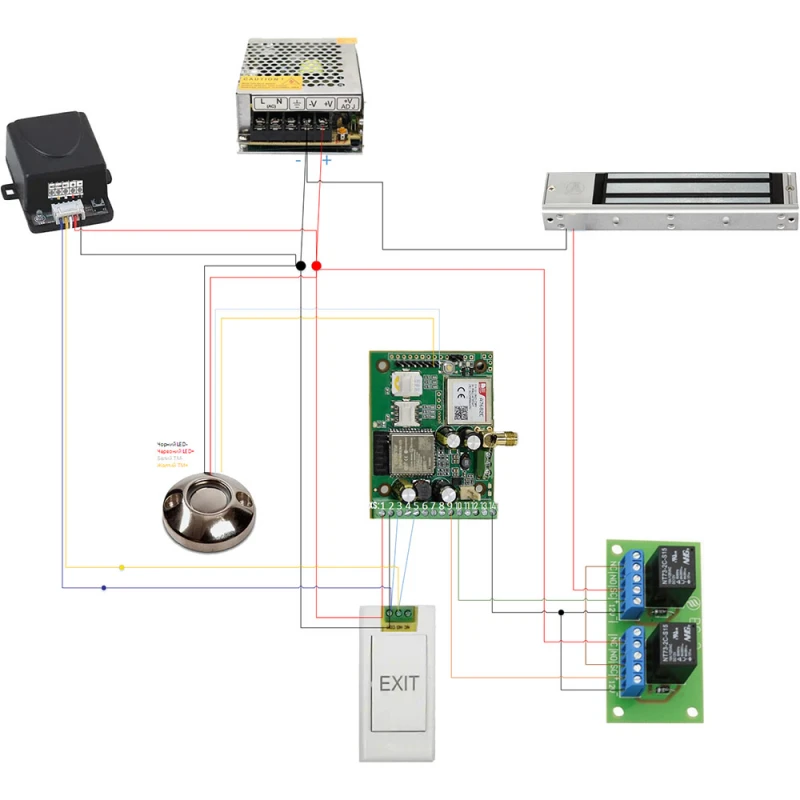

Refuge-kit 002 - комплект відчинення укриття, що дозволяє автоматизувати вхід під час повітряної тривоги. У разі потреби Refuge-kit 002 дає можливість дистанційно керувати замком. Комплект побудований на базі такого ж обладнання, за допомогою якого вмикається сирена про повітряну небезпеку. Це перевірено та надійно! Щоб система працювала в автоматичному режимі, тобто двері до укриття відчинялися відразу ж як пролунав сигнал повітряної тривоги, необхідно додатково сплатити 1800 грн - це вартість за підключення контролера до сервера СТ фалкон. До складу комплекту входять:

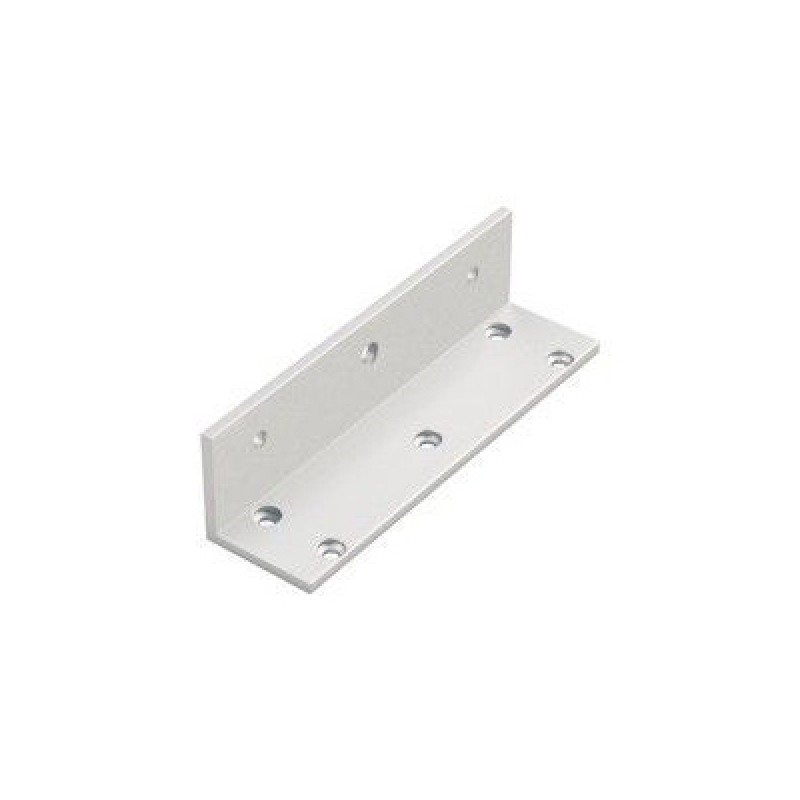

контролер OKO-GSC4W з адаптованим ПЗ для дистанційного (централізованого) керування системами оповіщення блок живлення Full Energy BGM-125Lite 12 В/5 А кнопка виходу ATIS Exit-PE куточок монтажний LS-280 для тонких дверей (металевих, дерев'яних та металопластикових) електромагнітний замок MS-280LED комплект радіоконтролеру Yli Electronic WBK-400-1-12 зчитувач RTM-Ch ключ TM-1990A-F5 (5 шт.) плата BS - 2

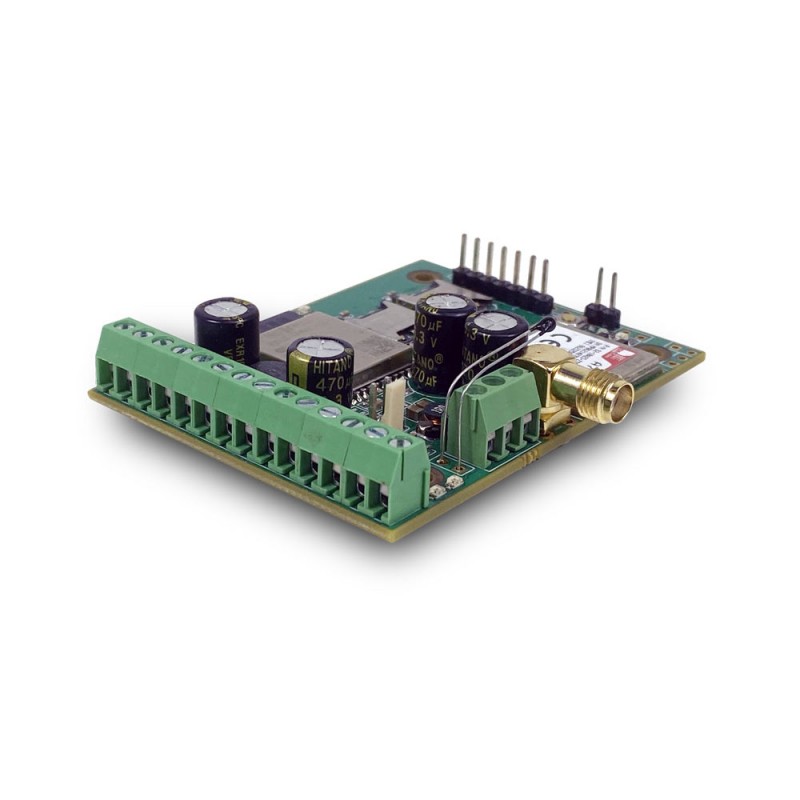

Характеристики контролера OKO-GSC4W Керування здійснюється за допомогою програми Online_sw та/або DTMF командами, SMS. Доступні два канали керування з різними режимами роботи:
бістабільний імпульсний одноразовий (довжина 2, 8, 30 секунд, 2 та 4 хвилини) меандр, або багаторазовий імпульсний: активність/неактивність на запрограмований час протягом часу активності сирени - для збільшення уваги при роботі сирен типу С-28, С-40 імпульс увімкнення та після запрограмованого часу - імпульс вимкнення: для систем оповіщення з аудіозаписом
Вхід ручного відкриття та вхід ручного блокування дверей. Вхід для контролю стану дверей. Характеристики блоку живлення
Тип блоку живлення: імпульсний Вихід: +12 В / 5 А, клемник Вхід: ~176-245 В, клемник Корпус: металевий, перфорований Розміри: 78 x 110 x 37 мм

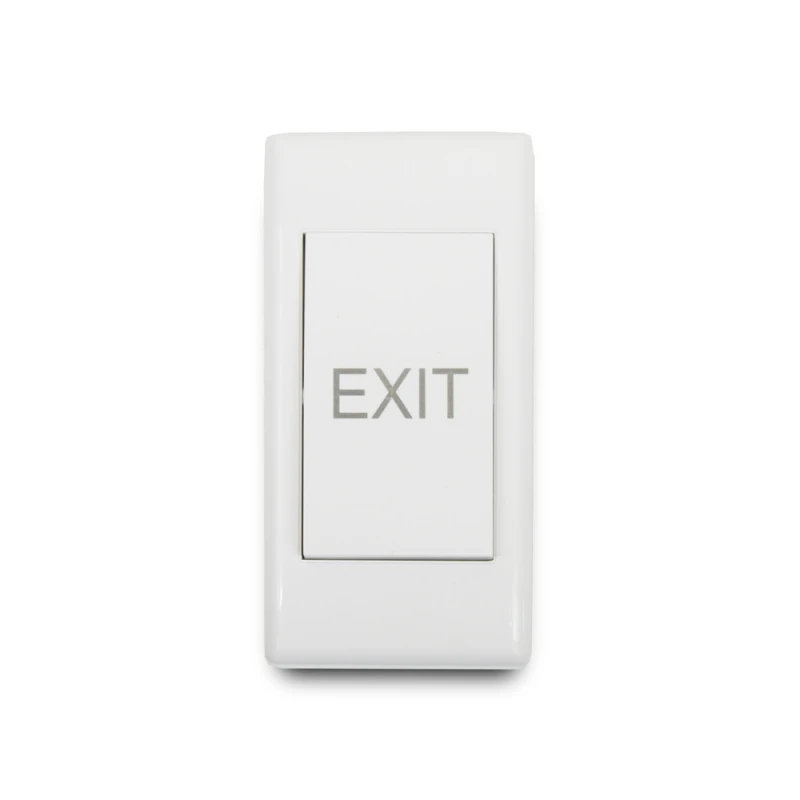

Характеристики кнопки виходу
Тип монтажу: накладний Спосіб натискання: контактний Контакти: NO/NC/COM Максимальний струм навантаження: 3 А Матеріал: пластик Колір: білий Робоча температура: -10 ~ +50°C Розміри: 86 х 43 х 18 мм Вага: 29 г

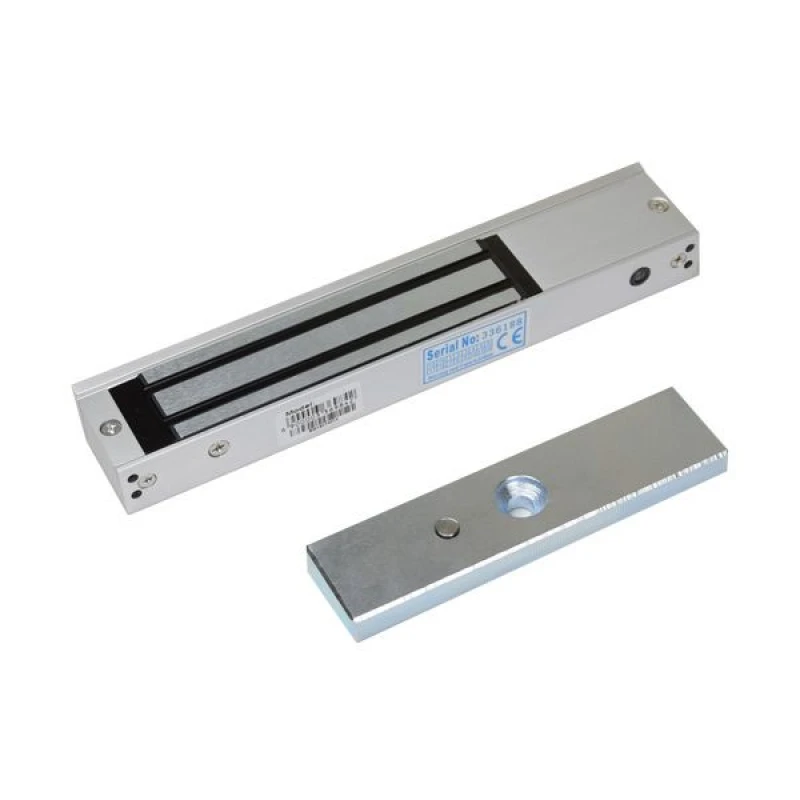

Характеристики замка:
Сила утримання: 280 кг Матеріал корпусу: анодований алюміній Матеріал відповідної частини: цинк Живлення: DC12V | DC24V (перемикається перемичкою на замку) Споживання: 12V/500mA | 24V/250mA Розміри: замок із кріпильною планкою - 250 х 47 х 25 мм; відповідна планка 178 х 37 х 10 мм

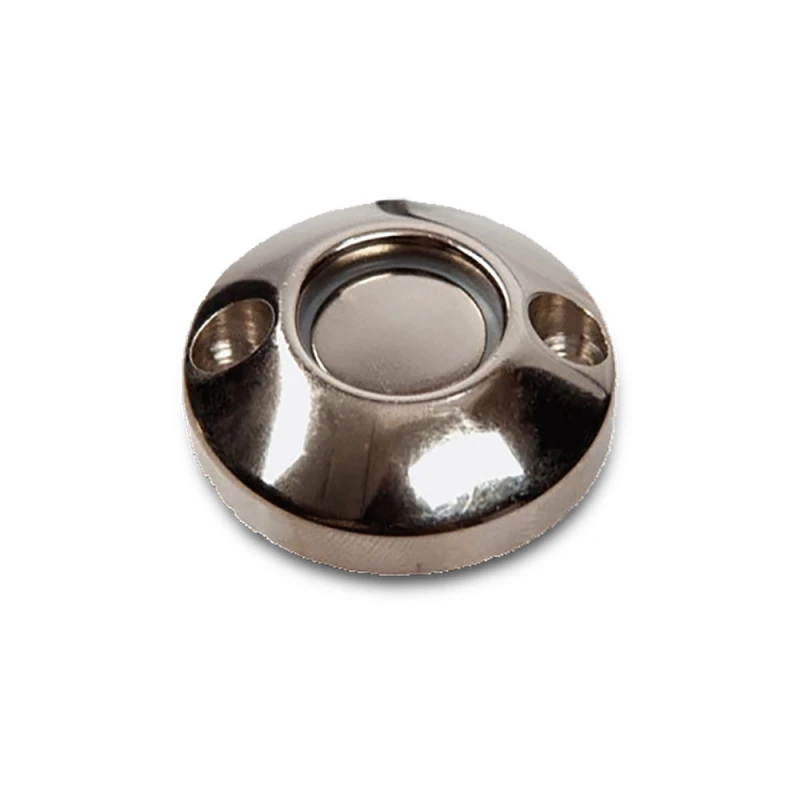

Характеристики зчитувача
Тип підключення: дротове Тип карт/брелоків: Touch Memory (iButton) Інтерфейси зв'язку: Dallas Touch Memory Живлення: DC 12 В Матеріал: метал Розміри: 40 х 9 мм

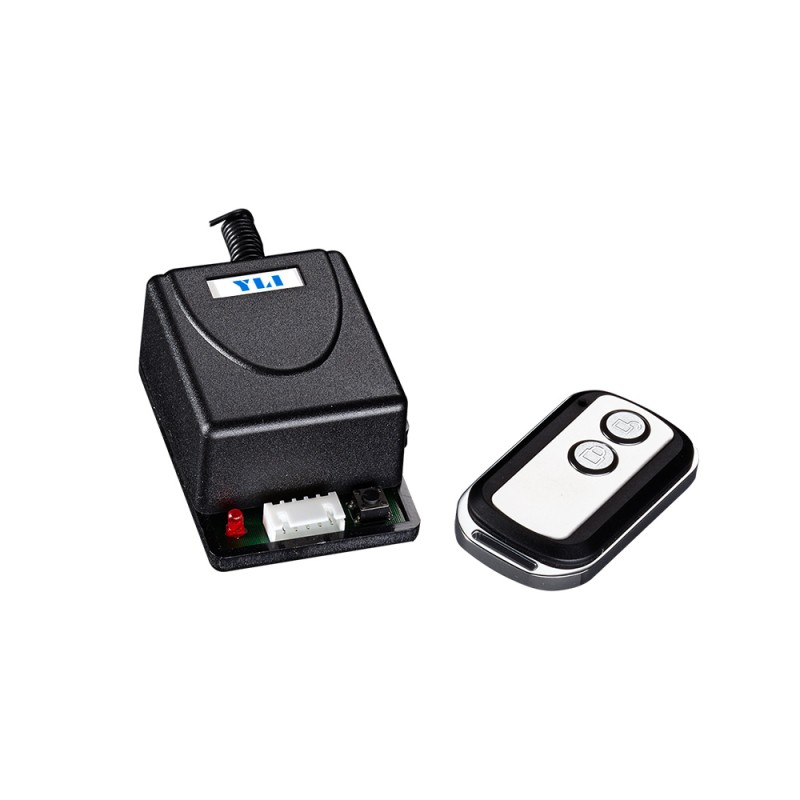

Характеристики комплекту радіоконтролеру
Дальність дії: 50 м Частота передачі: 433.92MHZ Живлення: DC12V/12mA Виходи: NO/NC/COM Тип батарейки в брелок: 27 А Розміри: 60 x 42 x 28 мм

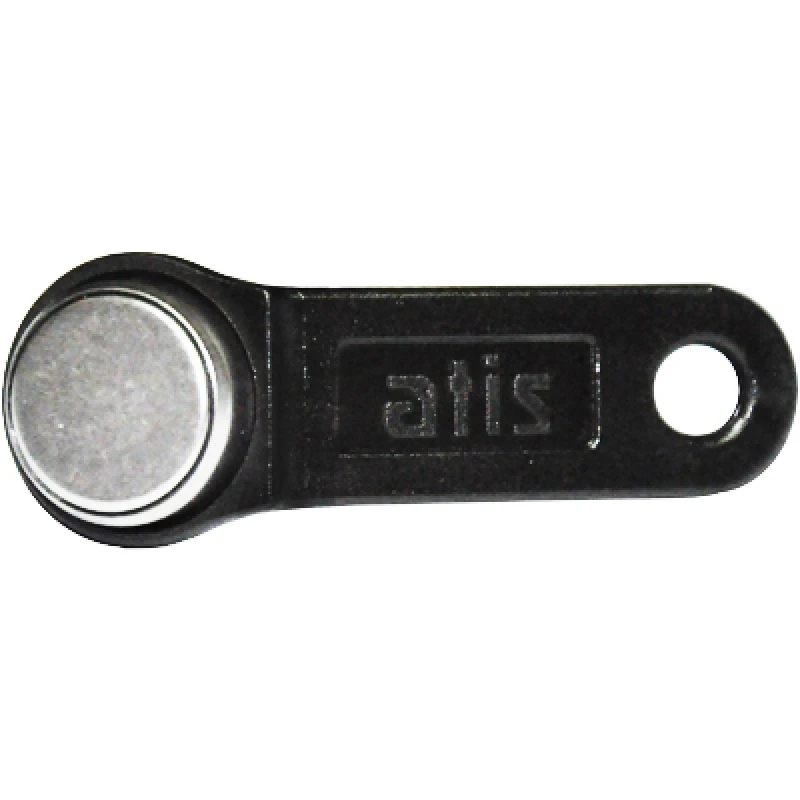

Характеристики ключа
Технологія: Touch Memory (iButton) Обмін інформацією відбувається через протокол 1-Ware Діаметр таблетки-ідентифікатора" - 16.3 мм. Товщина - 5.9 мм (версія F5) Тримач зроблений з чорного пластику

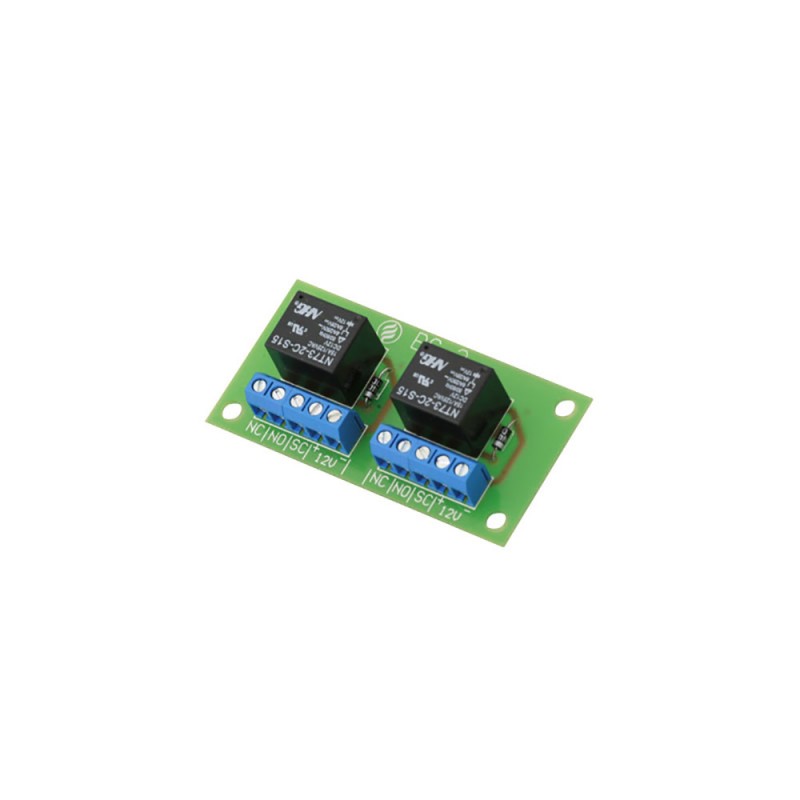

Плата BS - 2
Адаптер призначений для керування різними виконавчими пристроями (наприклад світло-звуковими оповіщувачами тощо). Адаптер дозволяє узгодити малопотужний пристрій керування (наприклад релейний вихід приладів приймально-контрольних, типу “відкритий колектор”) з потужним навантаженням. Адаптер також забезпечує гальванічну розв'язку між пристроєм керування і навантаженням.
Адаптер містить два незалежних канали виконаних за однією схемою.
Основні параметри:
· використовується реле з однією групою перемикаючих контактів;
· дозволяється комутація електричних навантажень постійного і змінного струму;
· напруга спрацьовування реле – 12В;
· струм спрацьовування реле, не більше – 40 мА;
· максимальний комутований струм:
при активному навантаженні (на постійній напрузі = 28В) – 12А;
при активному навантаженні (на змінній напрузі = 250В) – 10А;
при індуктивному навантаженні (на постійній напрузі = 28В) – 4 А;
при індуктивному навантаженні (на змінній напрузі = 120В) – 4А;
· опір електричного контакту, не більше – 0,1 Ом;
· позначення контактів: SC – перемикаючий контакт;
