Refuge-kit 001 - комплект відчинення укриття, що дозволяє автоматизувати вхід під час повітряної тривоги. У разі потреби Refuge-kit 001 дає можливість дистанційно керувати замком. Комплект побудований на базі такого ж обладнання, за допомогою якого вмикається сирена про повітряну небезпеку. Це перевірено та надійно! Щоб система працювала в автоматичному режимі, тобто двері до укриття відчинялися відразу ж як пролунав сигнал повітряної тривоги, необхідно додатково сплатити 1800 грн - це вартість за підключення контролера до сервера СТ фалкон. До складу комплекту входять:

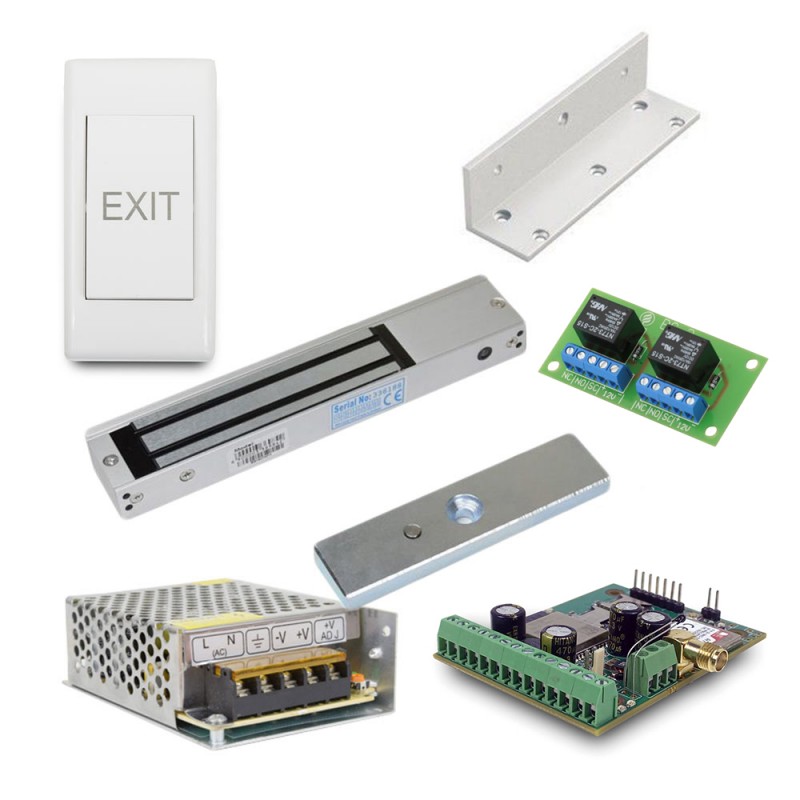

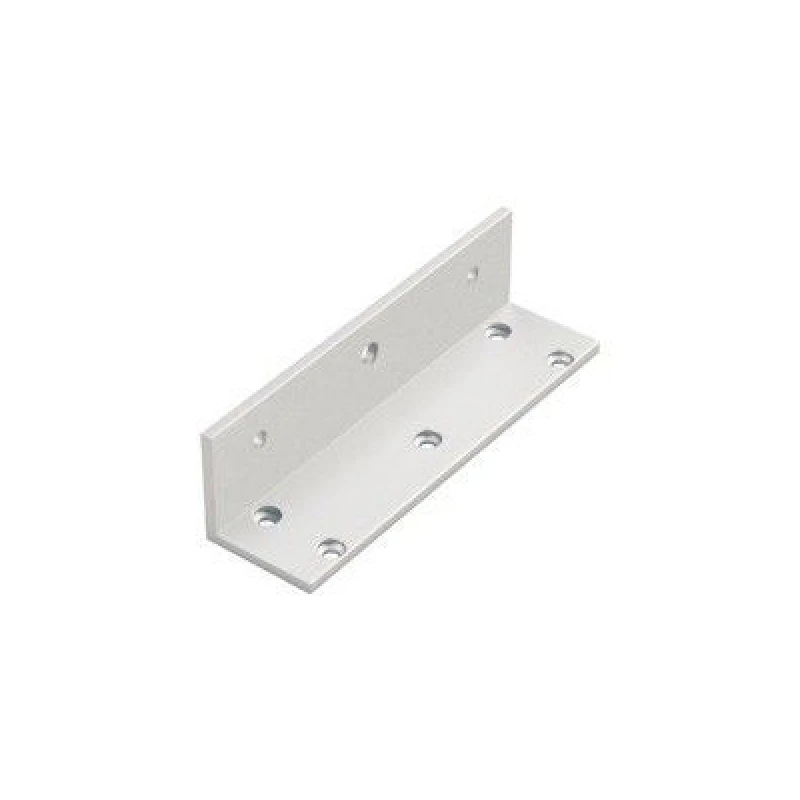

- контролер OKO-GSC4W з адаптованим ПЗ для дистанційного (централізованого) керування системами оповіщення - блок живлення Full Energy BGM-125Lite 12 В/5 А - кнопка виходу ATIS Exit-PE - куточок монтажний LS-280 для тонких дверей (металевих, дерев'яних та металопластикових) - електромагнітний замок MS-280LED - плата BS - 2

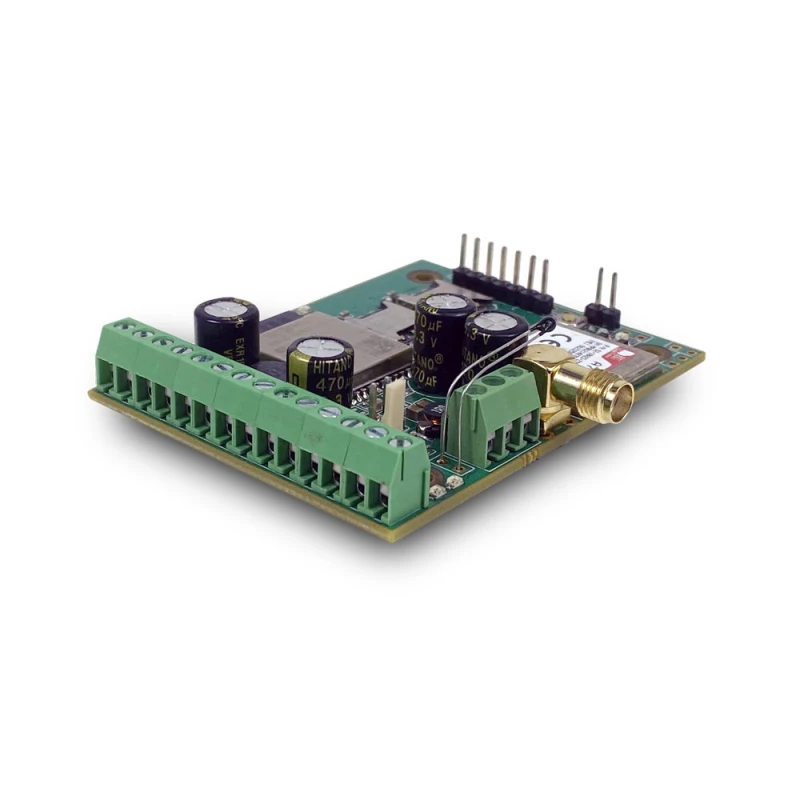

Характеристики контролера OKO-GSC4W Керування здійснюється за допомогою програми Online_sw та/або DTMF командами, SMS. Доступні два канали керування з різними режимами роботи:
- бістабільний - імпульсний одноразовий (довжина 2, 8, 30 секунд, 2 та 4 хвилини) - меандр, або багаторазовий імпульсний: активність/неактивність на запрограмований час протягом часу активності сирени - для збільшення уваги при роботі сирен типу С-28, С-40 - імпульс увімкнення та після запрограмованого часу - імпульс вимкнення: для систем оповіщення з аудіозаписом

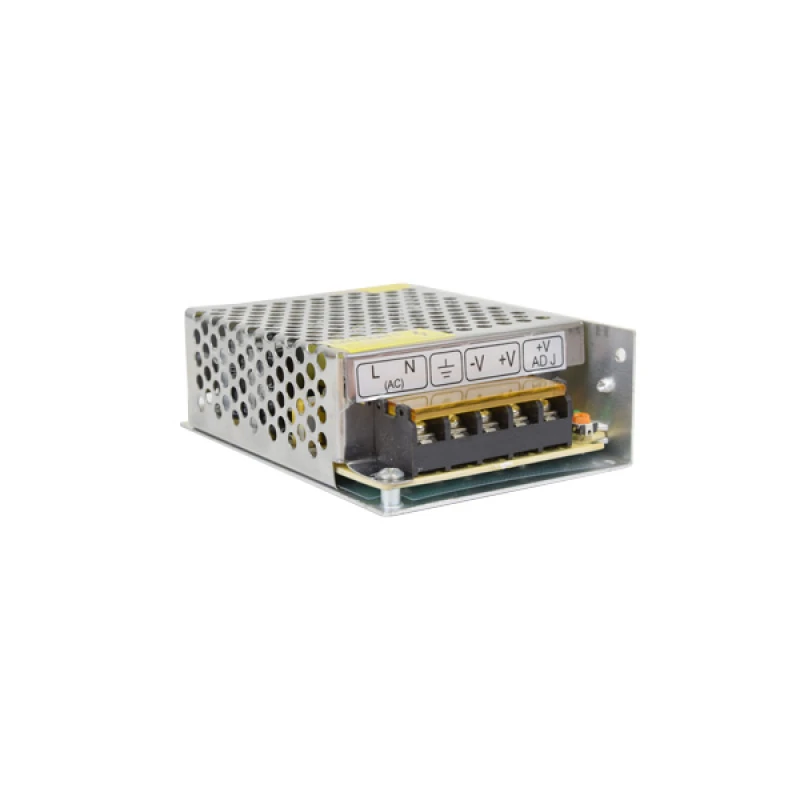

Вхід ручного відкриття та вхід ручного блокування дверей. Вхід для контролю стану дверей. Характеристики блоку живлення
- Тип блоку живлення: імпульсний - Вихід: +12 В / 5 А, клемник - Вхід: ~176-245 В, клемник - Корпус: металевий, перфорований - Розміри: 78 x 110 x 37 мм

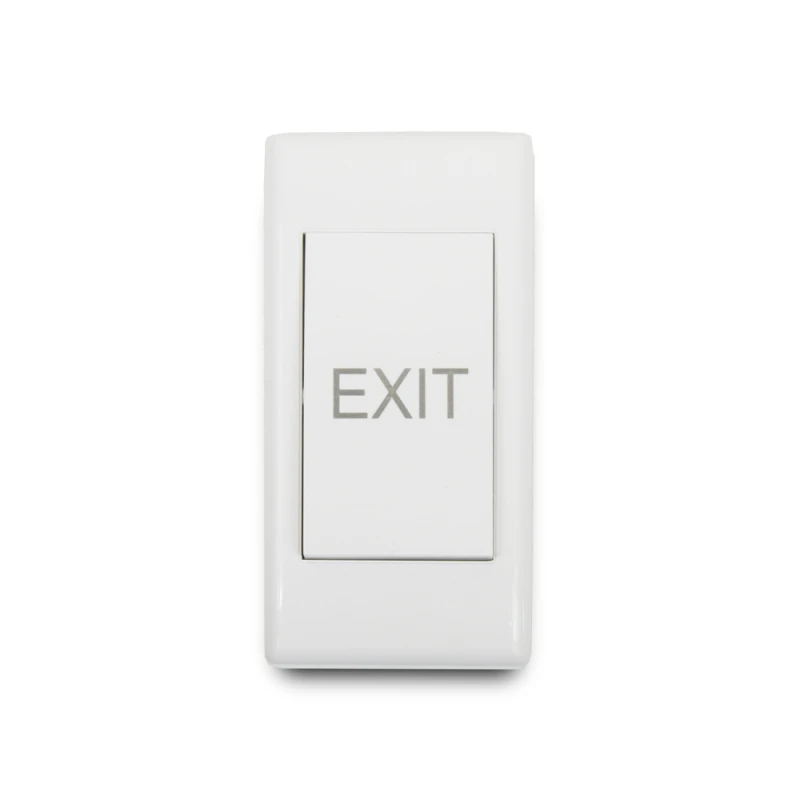

Характеристики кнопки виходу
- Тип монтажу: накладний - Спосіб натискання: контактний - Контакти: NO/NC/COM - Максимальний струм навантаження: 3 А - Матеріал: пластик - Колір: білий - Робоча температура: -10 ~ +50°C - Розміри: 86 х 43 х 18 мм - Вага: 29 г

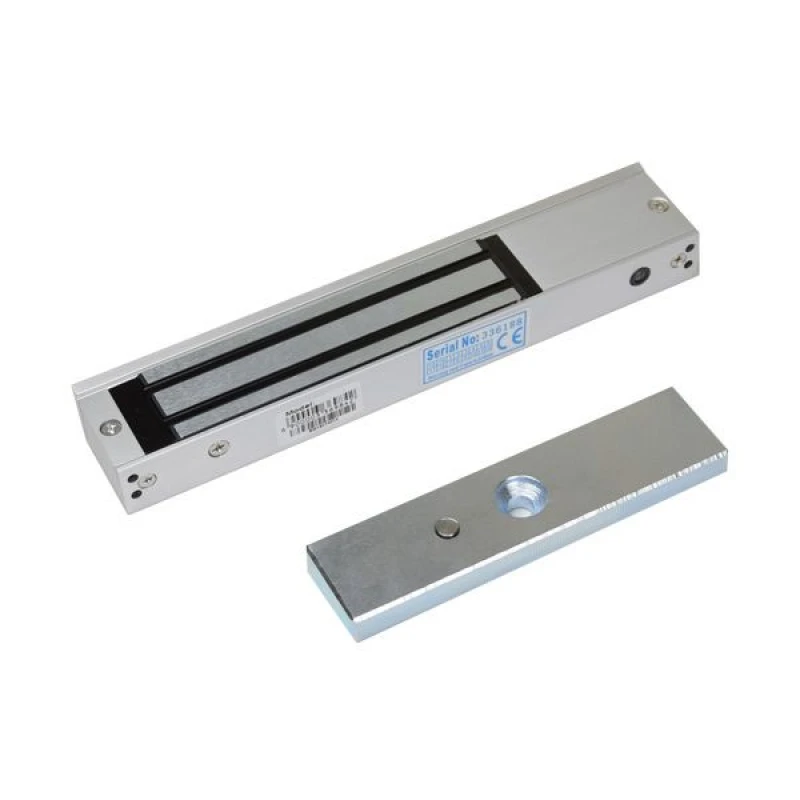

Характеристики замка:
- Сила утримання: 280 кг - Матеріал корпусу: анодований алюміній - Матеріал відповідної частини: цинк - Живлення: DC12V | DC24V (перемикається перемичкою на замку) - Споживання: 12V/500mA | 24V/250mA - Розміри: замок із кріпильною планкою - 250 х 47 х 25 мм; відповідна планка 178 х 37 х 10 мм

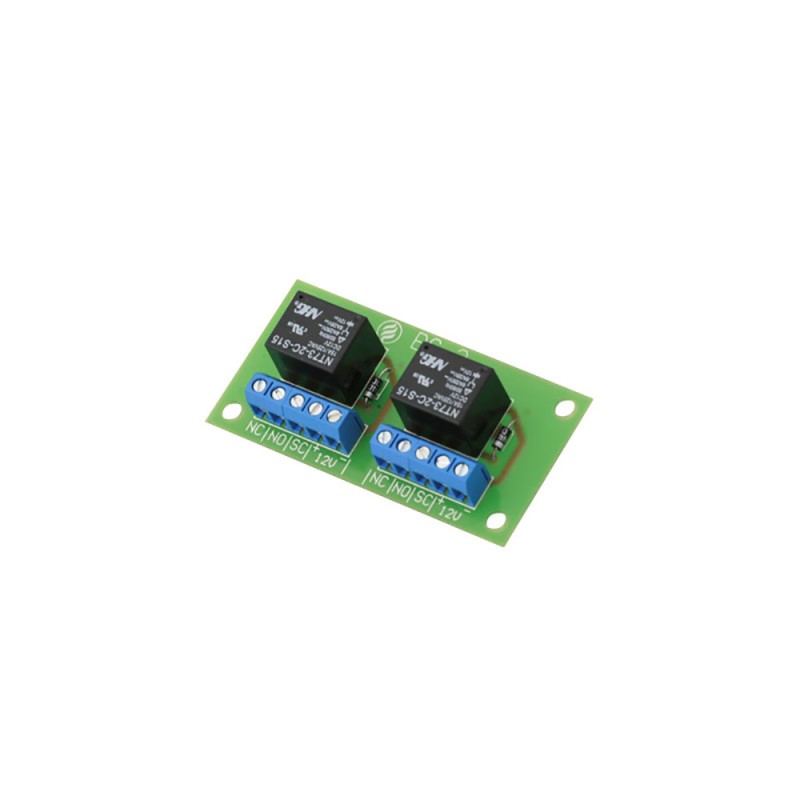

Плата BS - 2
Адаптер призначений для керування різними виконавчими пристроями (наприклад світло-звуковими оповіщувачами тощо). Адаптер дозволяє узгодити малопотужний пристрій керування (наприклад релейний вихід приладів приймально-контрольних, типу “відкритий колектор”) з потужним навантаженням. Адаптер також забезпечує гальванічну розв'язку між пристроєм керування і навантаженням.
Адаптер містить два незалежних канали виконаних за однією схемою.
Основні параметри:
· використовується реле з однією групою перемикаючих контактів;
· дозволяється комутація електричних навантажень постійного і змінного струму;
· напруга спрацьовування реле – 12В;
· струм спрацьовування реле, не більше – 40 мА;
· максимальний комутований струм:
при активному навантаженні (на постійній напрузі = 28В) – 12А;
при активному навантаженні (на змінній напрузі = 250В) – 10А;
при індуктивному навантаженні (на постійній напрузі = 28В) – 4 А;
при індуктивному навантаженні (на змінній напрузі = 120В) – 4А;
· опір електричного контакту, не більше – 0,1 Ом;
· позначення контактів: SC – перемикаючий контакт;
