Комплект антизатоплення Стандарт 220V 1/2

Комплект антизатоплення Стандарт 220V 1/2 включає: контролер керування – 1шт.; датчик затоплення – 4шт.; кран кульовий з сервоприводом 1/2" – 2шт.

ПРИЗНАЧЕННЯ

Система контролю протікання води «антипотоп» призначена для своєчасного виявлення і локалізації протікань води в системі водопостачання, опалення та охоронних системах житлових будинків, котеджів, адміністративних будівель, а також в системах диспетчеризації. Система заблокує подачу води до усунення причин аварії і проінформує про аварію, що виникла, звуковим і світловим сигналами.

ПРИНЦИП РОБОТИ КОМПЛЕКТА АНТИЗАТОПЛЕННЯ

Під час появи води, датчик затоплення видає тривожну інформацію контролеру керування, який передає команду виконавчим пристроям (електромагнітний клапан або кульовий кран з сервоприводом) на закриття води.

КОМПЛЕКТАЦІЯ

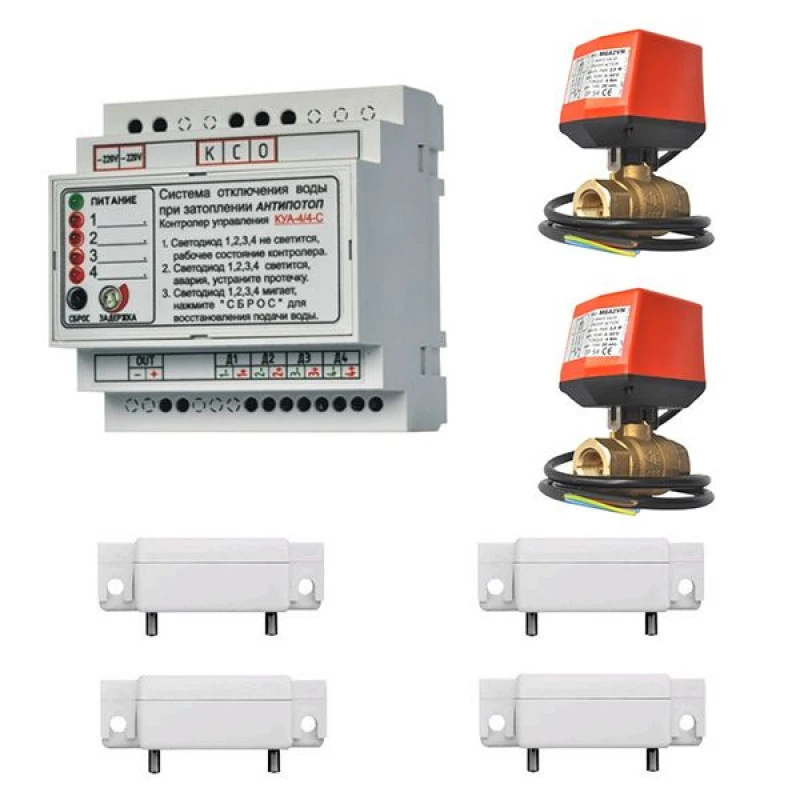

До комплекту антизатоплення Стандарт 220V 1/2 входить:

контролер керування ККА-4/4C – 1 шт.
кульовий кран з сервоприводом 1/2" – 2 шт.
датчик затоплення Akvarate – 4 шт.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

КОНТРОЛЕР

- призначення: контроль стану датчиків затоплення і керування кульовими кранами з сервоприводом
- затримка відключення сервоприводів: від 1 до 10 сек для зменшення помилкового закриття води
- кількість входів для підключення датчиків затоплення: 4
- кількість датчиків затоплення, що підключаються: 20
- кількість входів для підключення сервоприводів: 2
- кількість сервоприводів, що підключаються: 2
- напруга живлення: 220В
- споживана потужність: до 18Вт
- робоча температура: +1...+35°С
- габаритні розміри: 87х90х65мм
- вага: 250г

ДАТЧИК ЗАТОПЛЕННЯ

- призначення: виявлення затоплення (протікання) в разі виникнення аварійної ситуації в системах водопостачання і опалювання
- напруга живлення: 5-12В
- струм споживання в черговому режимі: 10мкА
- струм споживання в режимі тривога: 10мА
- опір між контактними штирями датчика в черговому режимі: 20мОм
- опір між контактними штирями датчика в режимі тривога: 1мОм
- матеріал корпусу: пластик
- робоча температура: 0...+50°С
- габаритні розміри: 64х27х13мм
- вага: 15г

КРАН КУЛЬОВИЙ З СЕРВОПРИВОДОМ

- призначення: автоматичне керування водою в системах водопостачання і опалювання
- діаметр труб, що приєднуються: 1/2" дюйма
- температура рідини: 0 …+100°С
- номінальний робочий тиск: 10 барів
- максимальний перепад тиску: 6 барів
- напруга живлення: 220В
- споживана потужність: 3,5 ВА
- крутний момент на штоку: 4 Нм (40 кг/см)
- час відчинення / зачинення: 30 сек
- довжина кабеля: 1м
- габаритні розміри: 110х77мм

ВСТАНОВЛЕННЯ СИСТЕМИ АНТИЗАТОПЛЕННЯ Стандарт 220V 1/2

Монтаж і підключення системи АНТИПОТОП проводиться в такій послідовності:

- розмітка місць встановлення приладів і обладнання, прокладання електропроводки;
- монтаж, а потім підключення приладів і обладнання;
- підключення до мережі електроживлення;
- налаштування і перевірка роботи системи.

Контролер керування встановлюється в монтажному боксі, в місці зручному для експлуатації та обслуговування, можливе встановлення в електричній шафі на DIN-рейці з автоматичними вимикачами.

Датчик затоплення встановлюється в приміщеннях, де знаходяться комунікації водопроводу (котельня, бойлерна, санвузол, ванна кімната, басейн, кухня і т.д.), в районі передбачуваного місця затоплення.

Кран кульовий з сервоприводом встановлюється на вводі подачі води (холодна, гаряча) після ручного кульового крана.
