Комплект антизатоплення Економ NC 3/4

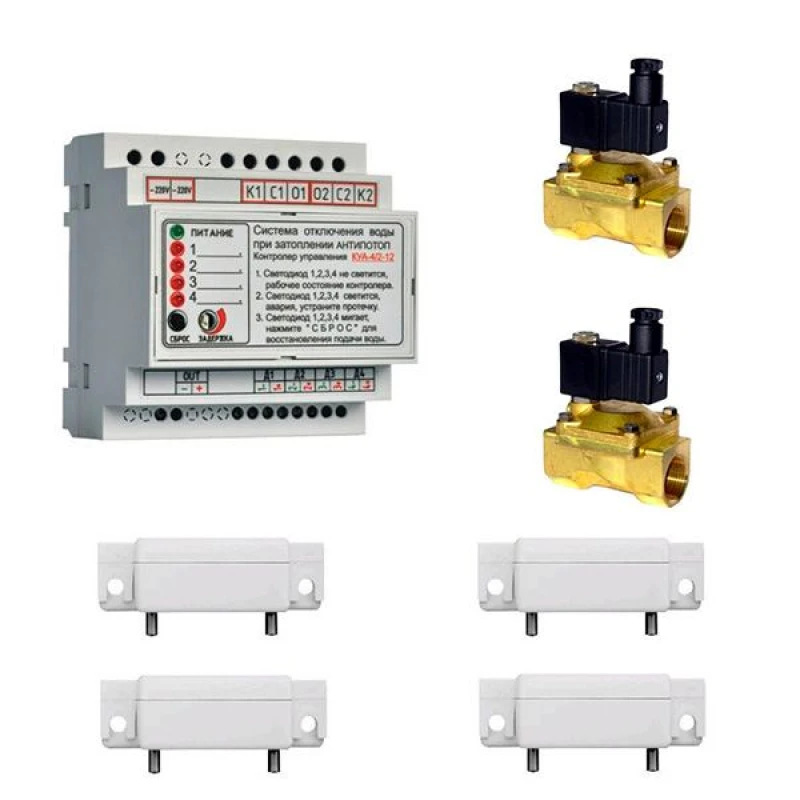

Комплект антизатоплення Економ NC 3/4 включає: контролер керування – 1шт.; датчик затоплення – 4шт.; електромагнітний клапан NC 3/4" – 2шт.

ПРИЗНАЧЕННЯ

Система контролю протікання води «антипотоп» призначена для своєчасного виявлення і локалізації протікань води в системі водопостачання, опалення та охоронних системах житлових будинків, котеджів, адміністративних будівель, а також в системах диспетчеризації. Система заблокує подачу води до усунення причин аварії і проінформує про аварію, що виникла, звуковим і світловим сигналами.

ПРИНЦИП РОБОТИ КОМПЛЕКТА АНТИЗАТОПЛЕННЯ

Під час появи води, датчик затоплення видає тривожну інформацію контролеру керування, який передає команду виконавчим пристроям (електромагнітний клапан або кульовий кран з сервоприводом) на закриття води.

КОМПЛЕКТАЦІЯ

До комплекту антизатоплення Економ NC 3/4 входить:

контролер керування ККА-4/2-12 – 1 шт.
електромагнітний клапан NC 3/4" – 2 шт.
датчик затоплення Akvarate – 4 шт.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

КОНТРОЛЕР

- призначення: контроль стану датчиків затоплення і керування електромагнітними клапанами
- затримка вимикання електромагнітних клапанів: від 1 до 10 сек для зменшення помилкового закриття води
- кількість входів для підключення датчиків затоплення: 4
- кількість датчиків затоплення, що підключаються: 20
- кількість входів для підключення електромагнітних клапанів: 2
- кількість електромагнітних клапанів, що підключаються: 2
- напруга живлення: 220В
- споживана потужність: до 18Вт
- робоча температура: +1...+35°С
- габаритні розміри: 87х90х65мм
- вага: 250г

ДАТЧИК ЗАТОПЛЕННЯ

- призначення: виявлення затоплення (протікання) в разі виникнення аварійної ситуації в системах водопостачання і опалювання
- напруга живлення: 5-12В
- струм споживання в черговому режимі: 10мкА
- струм споживання в режимі тривога: 10мА
- опір між контактними штирями датчика в черговому режимі: 20мОм
- опір між контактними штирями датчика в режимі тривога: 1мОм
- матеріал корпусу: пластик
- робоча температура: 0...+50°С
- габаритні розміри: 64х27х13мм
- вага: 15г

ЕЛЕКТРОМАГНІТНИЙ КЛАПАН

- призначення: автоматичне керування водою в системах водопостачання і опалювання
- тип: NC (нормально-замкнений)
- діаметр труб, що приєднуються: 3/4" дюйма
- пропускна здатність: 5,2 м.куб/грд
- температура рідини: -10 …+90°С
- максимально припустимий тиск: 25 барів
- перепад тиску, мін/макс: 0,15/15 барів
споживана потужність: 6,5 Вт
- робоча температура: -10 …+55°С
- габаритні розміри: 75х96х55мм
- вага: 660г

ВСТАНОВЛЕННЯ СИСТЕМИ АНТИЗАТОПЛЕННЯ Економ NC 3/4

Монтаж і підключення системи АНТИПОТОП проводиться в такій послідовності:

- розмітка місць встановлення приладів і обладнання, прокладання електропроводки;
- монтаж, а потім підключення приладів і обладнання;
- підключення до мережі електроживлення;
- налаштування і перевірка роботи системи.

Контролер керування встановлюється в монтажному боксі, в місці зручному для експлуатації та обслуговування, можливе встановлення в електричній шафі на DIN-рейці з автоматичними вимикачами.

Датчик затоплення встановлюється в приміщеннях, де знаходяться комунікації водопроводу (котельня, бойлерна, санвузол, ванна кімната, басейн, кухня і т.д.), в районі передбачуваного місця затоплення.

Електромагнітний клапан встановлюють на вводі подачі води (холодна, гаряча) після кульового крана.
