Комплект антизатопления Антипотоп КИТ standard

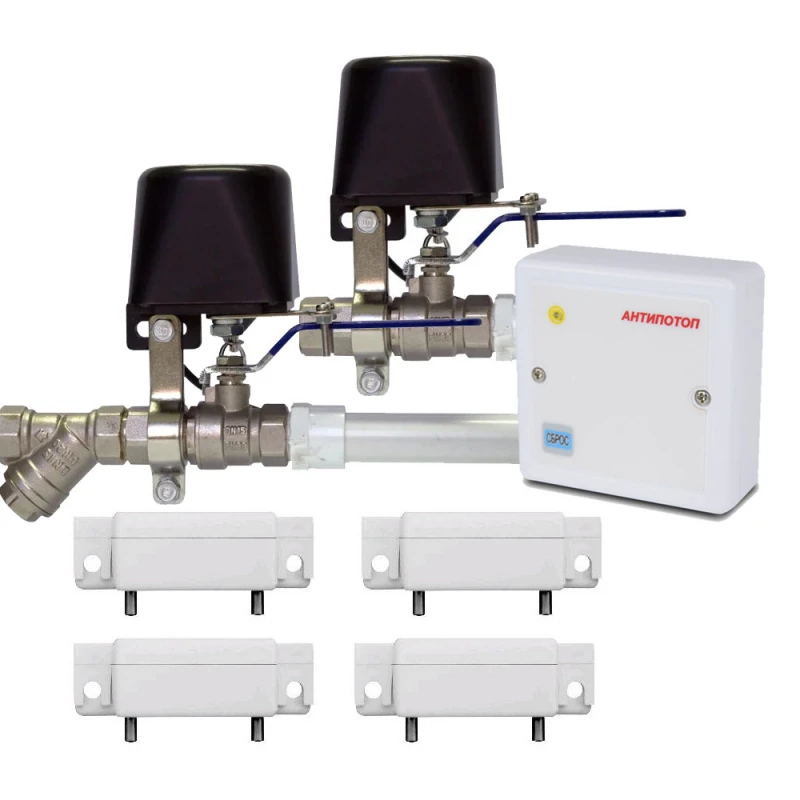

Комплект антизатоплення КИТ standard включає: контролер керування – 1шт.; датчик затоплення – 4шт.; електропривод на діаметр труби 1/2" і 3/4" – 2шт.


ПРИЗНАЧЕННЯ

Система контролю протікання води «антипотоп» призначена для своєчасного виявлення і локалізації протікань води в системі водопостачання, опалення та охоронних системах житлових будинків, котеджів, адміністративних будівель, а також в системах диспетчеризації. Система заблокує подачу води до усунення причин аварії і проінформує про аварію, що виникла, звуковим і світловим сигналами.


ПРИНЦИП РОБОТИ КОМПЛЕКТА АНТИЗАТОПЛЕННЯ

Під час появи води, датчик затоплення видає тривожну інформацію контролеру керування, який передає команду виконавчим пристроям (електропривод або кульовий кран з сервоприводом) на закриття води.


ТЕХНІЧНІ ХАРАКТЕРИСТИКИ



Контролер

призначення: контроль стану датчиків затоплення і керування кульовими кранами з сервоприводом
затримка відключення електроприводів/сервоприводів: від 1 до 16 сек для зменшення помилкового закриття води
кількість зон затоплення, що контролюються пристроєм: 1
кількість датчиків затоплення, що підключаються: 8
кількість електроприводів/сервоприводів, якими керує контролер: 2
максимальне навантаження на вихід: 12Вт
напруга живлення: 12В
споживана потужність: до 15Вт
робоча температура: +1...+35°С
габаритні розміри: 80х80х20мм
вага: 100г




Датчик затоплення

призначення: виявлення затоплення (протікання) в разі виникнення аварійної ситуації в системах водопостачання і опалювання
напруга живлення: 5-12В
струм споживання в черговому режимі: 10мкА
струм споживання в режимі тривога: 10мА
опір між контактними штирями датчика в черговому режимі: 20мОм
опір між контактними штирями датчика в режимі тривога: 1мОм
матеріал корпусу: пластик
робоча температура: 0...+50°С
габаритні розміри: 64х27х13мм
вага: 15г




Електропривод

призначення: автоматичне керування водою в системах водопостачання і опалювання
діаметр труб, що приєднуються: 1/2 і 3/4 дюйми
напруга живлення: 9-15В
номінальний струм: 100мА
робочий струм: 20-60мА
крутильний момент: 30-60кг/см
час відчинення / зачинення крану: 5-10 сек
опір ізоляції: до 20 мОм
робоча температура: -10...+50°С
габаритні розміри: 100х90х70мм
маса: 395г





ВСТАНОВЛЕННЯ СИСТЕМИ АНТИЗАТОПЛЕННЯ КИТ standard

Монтаж і підключення системи АНТИПОТОП проводиться в такій послідовності:


розмітка місць встановлення приладів і обладнання, прокладання електропроводки;
монтаж, а потім підключення приладів і обладнання;
підключення до мережі електроживлення;
налаштування і перевірка роботи системи.



Контролер керування встановлюється в монтажному боксі, в місці зручному для експлуатації та обслуговування.


Датчик затоплення встановлюється в приміщеннях, де знаходяться комунікації водопроводу (котельня, бойлерна, санвузол, ванна кімната, басейн, кухня тощо), в районі передбачуваного місця затоплення.


Електропривод встановлюється на вводі подачі води (холодна, гаряча) після ручного кульового крана.
