Фільтр електромагнітних завад DC 10A

Фільтр електромагнітних завад DC 10A призначений для пригнічення високочастотних електромагнітних завад у колах постійного струму. Модуль застосовується для зниження рівня шумів у системах живлення, автомобільній електроніці, мототехніці, джерелах живлення, системах автоматизації та іншому обладнанні, що працює від постійної напруги.

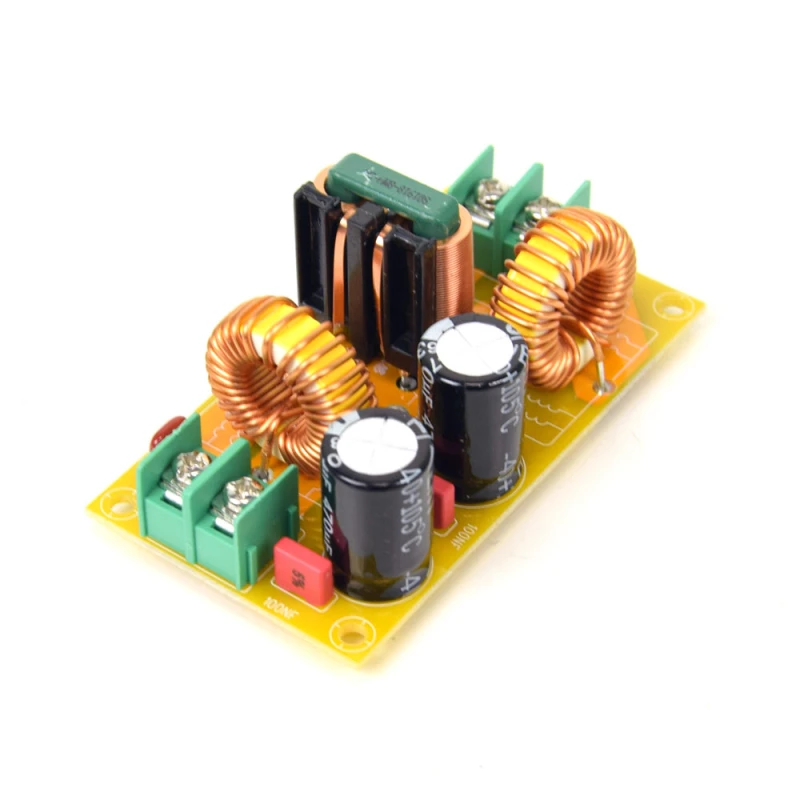

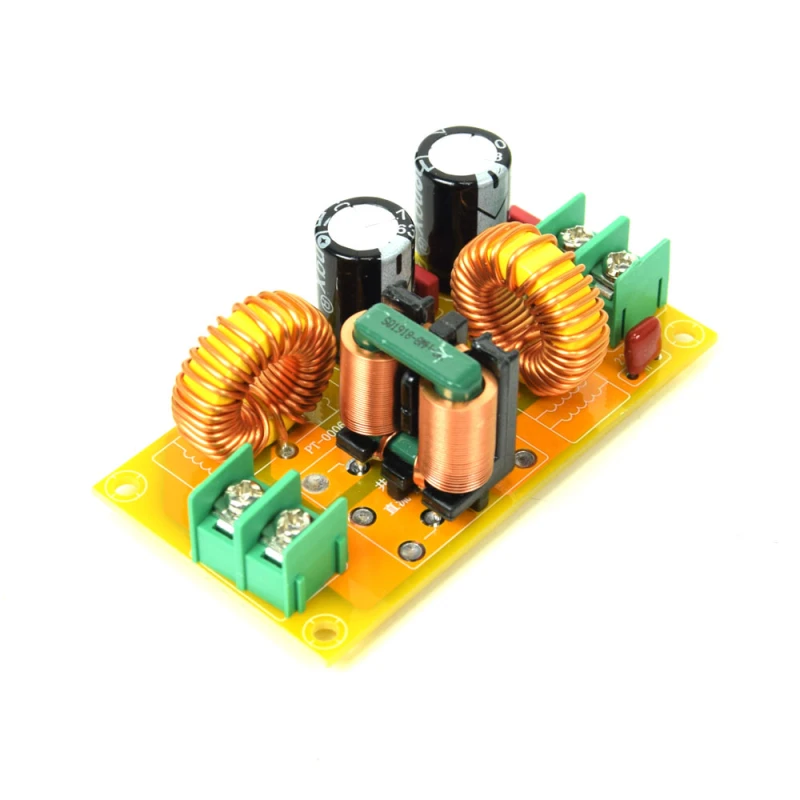

Конструкція фільтра містить двоступеневу LC-схему та синфазний дросель, що забезпечує ефективне зменшення високочастотних завад і покращення якості живлення чутливого електронного обладнання.
Плата виготовлена з двостороннього склотекстоліту FR4 товщиною 1,6 мм. Короткі силові доріжки розраховані на передачу струму до 10 А з мінімальними втратами. Для підключення використовуються гвинтові клемні колодки, що забезпечують надійне з'єднання провідників.
Характеристики:

Тип: фільтр електромагнітних завад (EMI);
Тип кола: постійний струм (DC);
Максимальний струм: 10 А;
Максимальна вхідна напруга: до 50 В DC;
Тип фільтра: двоступенева LC-схема + синфазний дросель;
Матеріал друкованої плати: двосторонній FR4;
Товщина плати: 1,6 мм;
Електролітичні конденсатори: 2 × 470 мкФ / 50 В;
Плівкові конденсатори: 2 × 100 нФ, 1 × 470 пФ;
Підключення: гвинтові клемні колодки;
Розміри плати: 42 × 77 мм;
Вага: близько 80 г.
