Електромагнітний замок YM-280N для системи контролю доступу

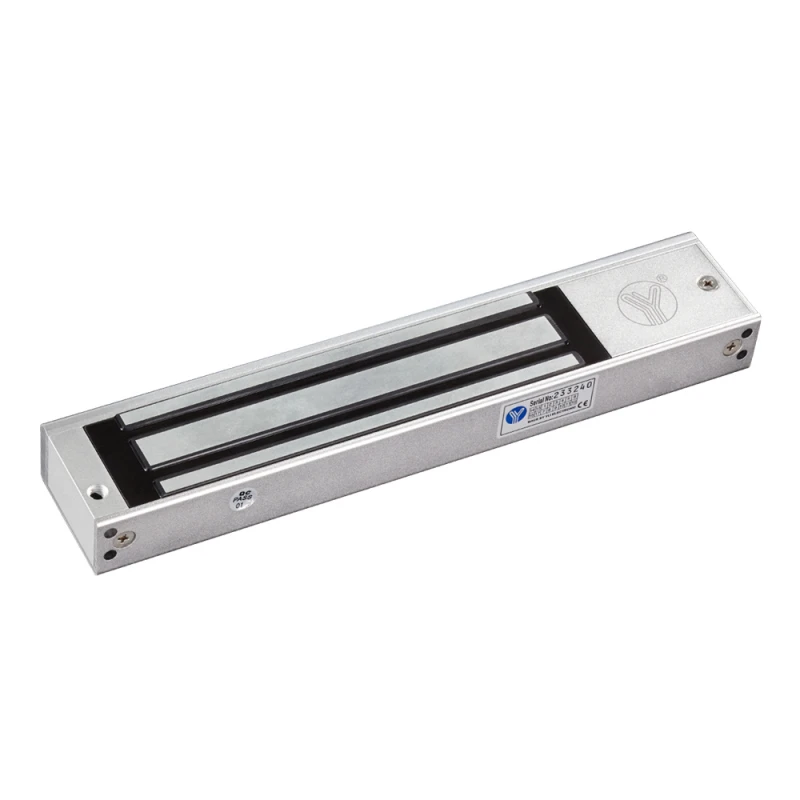

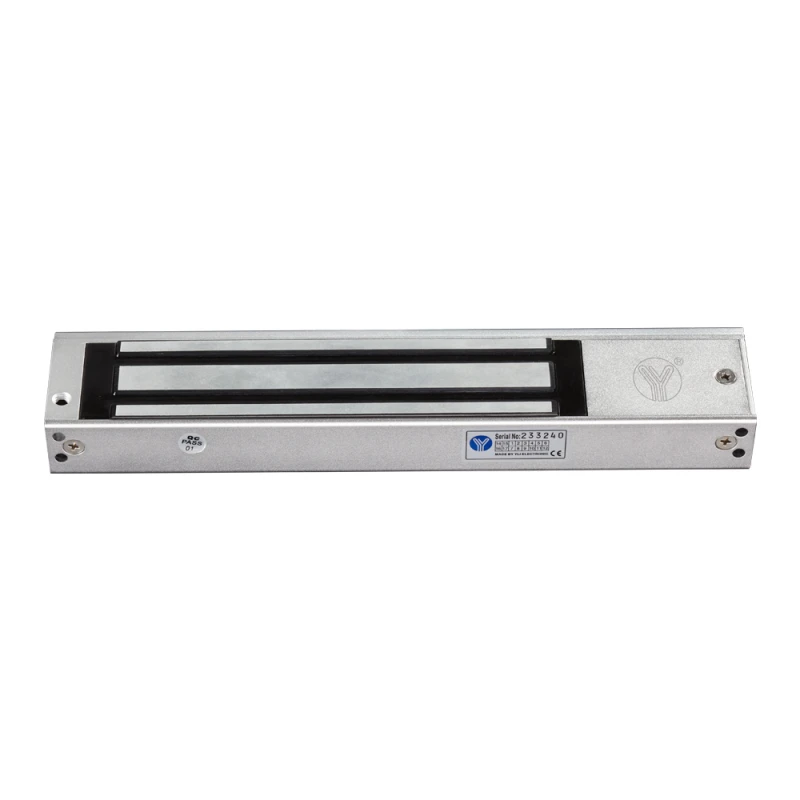

YM-280N - накладний електромагнітний замок з силою утримання до 280 кг на розрив. Призначений для внутрішнього встановлення на металеві, пластикові, металопластикові, дерев'яні двері.

Що таке електромагнітний замок

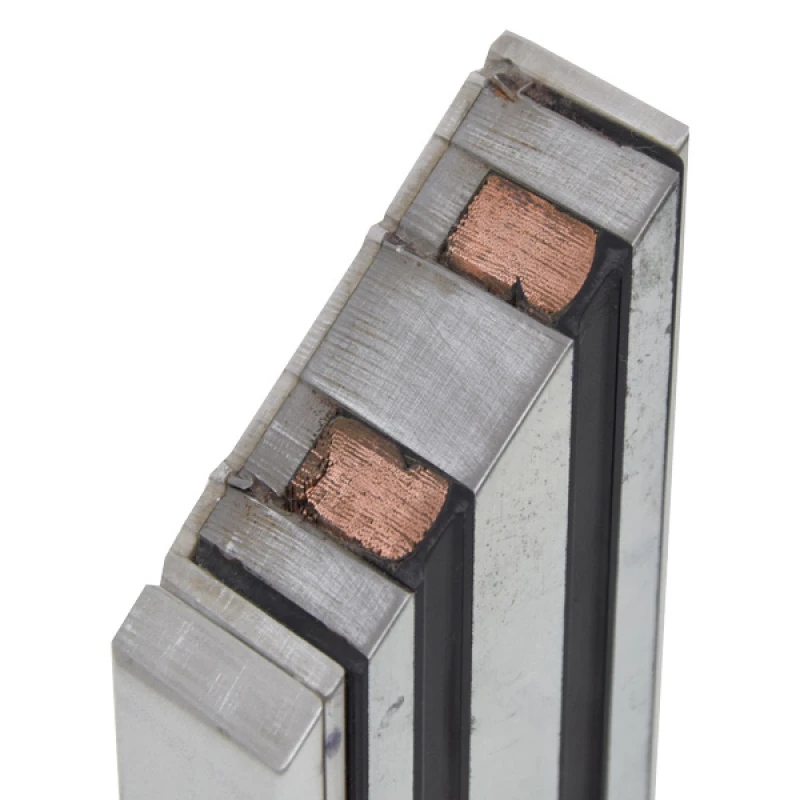

Магнітний або електромагнітний замок – пристрій для зачинення дверей, принцип роботи якого заснований на магнітній взаємодії. Складається з корпусу з електромагнітом і відповідної планки з металу з високою магнітною проникністю.

Як працює електромагнітний замок YM-280N
Електромагнітний замок встановлюється на дверну коробку, відповідна планка – на двері. При подачі живлення (DC12V/DC24V) – замок примагнічує відповідну планку, надійно зачиняючи двері. За відсутності живлення – замок відмикається, що відповідає вимогам протипожежної безпеки.
Для компенсації удару при зачиненні дверей на відповідній планці передбачена гумова прокладка.

Де використовується електромагнітний замок
Електромагнітні замки використовуються в якості виконавчих пристроїв в системах контролю і управління доступу (СКУД). Найчастіше встановлюються на вхідні двері в під'їздах, офісах, банках, бізнес центрах та інших приміщеннях.

Технічні характеристики електромагнітного замка YM-280N

Сила утримання: 280 кг
Матеріал корпусу: анодований алюміній
Матеріал відповідної частини: цинк
Живлення: DC12V | DC24V (перемикається перемичкою на замку)
Споживання: 12V/520mA | 24V/260mA
Розміри:

замок з кріпильною планкою: 250х47.8х27.9 мм
відповідна планка: 180х38.8х13 мм




Комплектація YM-280N

електромагнітний замок з кріпильною планкою
відповідна частина
кріпильний комплект
монтажний стікер з розміткою
інструкція


Встановлення електромагнітного замка

ВІДПОВІДНА ПЛАНКА

Наклейте трафарет в місці встановлення відповідної частини на двері.
З зовнішньої частини дверей просвердліть отвір d=16 мм (відповідно до інструкції, але не до кінця!), і два неглибоких отвори d=8 мм у внутрішній сторони дверей для фіксації відповідної планки.
Закріпіть відповідну частину, встановивши болт з напівкруглою гладкою головкою з зовнішньої сторони дверей. З внутрішньої сторони покладіть гумову прокладку і вже на неї встановіть відповідну частину. Зафіксуйте гайку за допомогою шестигранного ключа.
ВАЖЛИВО! Не затягуйте сильно гайку відповідної планки – вона має трохи пружинити завдяки гумовій прокладці, для забезпечення більш щільного контакту відповідної планки і магніту.


КРІПИЛЬНА ПЛАНКА ЗАМКА
Закріпіть кріпильну планку електромагнітного замка у верхньому кутку коробки, використовуючи саморізи з комплекту.

ЕЛЕКТРОМАГНІТНИЙ ЗАМОК
Прикладіть електромагнітний замок до кріпильної планки і прикрутіть два шурупи (внизу замка) за допомогою маленького шестигранного ключа.

ПІДКЛЮЧЕННЯ ЖИВЛЕННЯ
Підключіть електромагнітний замок до живлення:
(+) до червоного дроту;
(-) до чорного

Сумісність
Електромагнітний замок YM-280N сумісний з кодовими клавіатурами, зчитувачами, кнопками виходу, з аудіодомофонами і відеодомофонами всіх типів і іншими пристроями систем контролю доступу.
