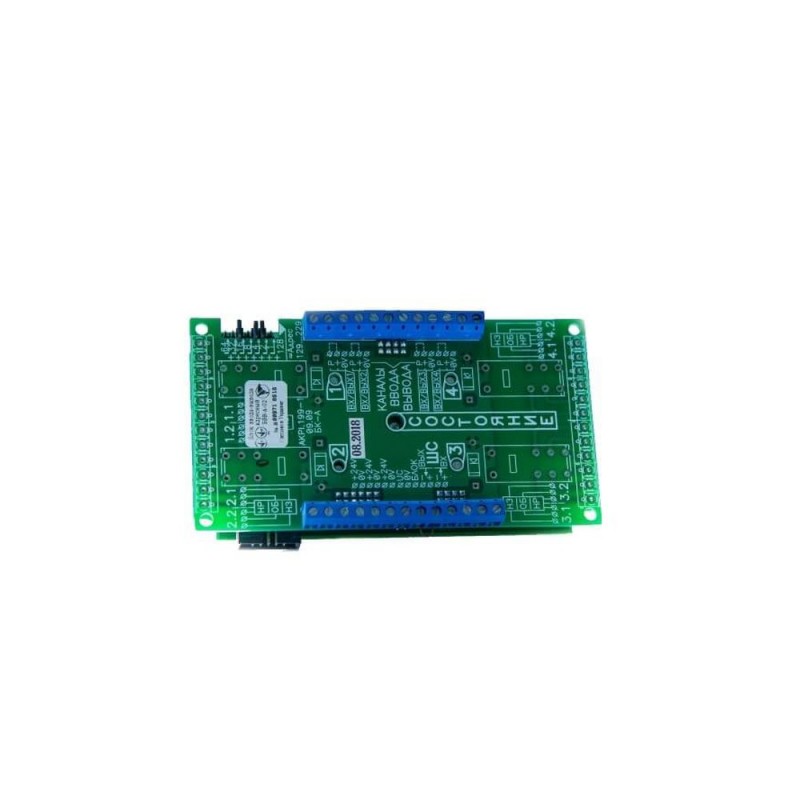

Блок вводу-виводу адресний СКБ Електронмаш - БВВ-А-02 для пожежної сигналізації
- Виробник: СКБ Электронмаш
- Код товару: 7201-01
- Наявність: Є в наявності
БВВ-А-02 - блок введення-виводу адресний.
Бренд: СКБ Електронмаш
Призначення
Блок вводу-виводу адресний БВВ-А-02 призначений для:
- керування пристроями, підключеними до каналів вводу-виводу;
- прийому сигналів з пристроїв, підключених до каналів введення-виводу;
- прийому та передачі інформації по шлейфу сигналізації адресному (ШСА);
- захисту від короткого замикання по входу або виходу ШСА та побудови адресних встановлень пожежної сигналізації та автоматики на базі компонентів систем пожежних та управління адресних «Варта-Адреса».
Особливості
БВВ-А-02 здійснює живлення, керування та прийом сигналів чотирьох шлейфів сигналізації з двопровідними безадресними сповіщувачами, введення в систему статусів увага, пожежа.
Блок призначений для експлуатації у приміщеннях. Забороняється експлуатація блоку у приміщеннях з агресивними домішками у повітрі, що викликають корозію.
Режим роботи блоку цілодобовий безперервний.
Робочі умови експлуатації блоку при температурі навколишнього повітря +1 ~ +40°С та при атмосферному тиску повітря від 84 до 107 кПа.
Характеристики
- Інформаційна ємність блоку 4.
- Інформативність блоку (кількість видів сповіщень) не менше 4.
- Блок дозволяє настроювати режими роботи кожного каналу введення-виводу, незалежно вмикати/вимикати будь-який канал введення-виводу. Програмування та обмін даними з ППКП-А проводиться по ШСА.
- Блок дозволяє вручну настроювати свою адресу в двійковому коді установкою перемичок відповідно до таблиці 2, підсумовуванням їх значень та додаванням числа 128, т.к. для БВВ-А встановлено діапазон адрес від 129 до 229.
- Поточні стани налаштувань блоку запам'ятовуються в незалежній пам'яті.
- Максимальна кількість БВВ-А, що включаються в один ШСА – 40.
- Кількість індикаторів стану блоку – 5.
- Струм споживання блоку власний (без урахування зовнішніх навантажень), мА, не більше 60.
- Максимальний вхідний струм у режимі прийому "0-20 мА" не більше 20 мА (вхідний опір 50 Ом), в режимі "0-5 мА" не більше 5 мА (вхідний опір 200 Ом), в режимі прийому напруги не більше 1 В (вхідний опір не менше 100 кОм) для виконання БВВ-А.
- Максимальний струм навантаження кожного каналу введення-виводу, мА, не більше 100 (для виконань БВВ-А та БВВ-А-02).
Бренд: СКБ Електронмаш
Призначення
Блок вводу-виводу адресний БВВ-А-02 призначений для:
- керування пристроями, підключеними до каналів вводу-виводу;
- прийому сигналів з пристроїв, підключених до каналів введення-виводу;
- прийому та передачі інформації по шлейфу сигналізації адресному (ШСА);
- захисту від короткого замикання по входу або виходу ШСА та побудови адресних встановлень пожежної сигналізації та автоматики на базі компонентів систем пожежних та управління адресних «Варта-Адреса».
Особливості
БВВ-А-02 здійснює живлення, керування та прийом сигналів чотирьох шлейфів сигналізації з двопровідними безадресними сповіщувачами, введення в систему статусів увага, пожежа.
Блок призначений для експлуатації у приміщеннях. Забороняється експлуатація блоку у приміщеннях з агресивними домішками у повітрі, що викликають корозію.
Режим роботи блоку цілодобовий безперервний.
Робочі умови експлуатації блоку при температурі навколишнього повітря +1 ~ +40°С та при атмосферному тиску повітря від 84 до 107 кПа.
Характеристики
- Інформаційна ємність блоку 4.
- Інформативність блоку (кількість видів сповіщень) не менше 4.
- Блок дозволяє настроювати режими роботи кожного каналу введення-виводу, незалежно вмикати/вимикати будь-який канал введення-виводу. Програмування та обмін даними з ППКП-А проводиться по ШСА.
- Блок дозволяє вручну настроювати свою адресу в двійковому коді установкою перемичок відповідно до таблиці 2, підсумовуванням їх значень та додаванням числа 128, т.к. для БВВ-А встановлено діапазон адрес від 129 до 229.
- Поточні стани налаштувань блоку запам'ятовуються в незалежній пам'яті.
- Максимальна кількість БВВ-А, що включаються в один ШСА – 40.
- Кількість індикаторів стану блоку – 5.
- Струм споживання блоку власний (без урахування зовнішніх навантажень), мА, не більше 60.
- Максимальний вхідний струм у режимі прийому "0-20 мА" не більше 20 мА (вхідний опір 50 Ом), в режимі "0-5 мА" не більше 5 мА (вхідний опір 200 Ом), в режимі прийому напруги не більше 1 В (вхідний опір не менше 100 кОм) для виконання БВВ-А.
- Максимальний струм навантаження кожного каналу введення-виводу, мА, не більше 100 (для виконань БВВ-А та БВВ-А-02).
| Напруга живлення / джерело живлення | 24 В |
| Розміри, мм | 145 x 80 x 50 |
| Характеристики товару | |
| Вага, г | 200 |
| Комплектація | блок введення-виведення, інструкція |
| Напруга живлення/джерело живлення | 24 В |
| Робоча температура, °C | +1 +40 |
| Тип пристрою | блок введення-виводу |
| Тип установки | внутрішня |
