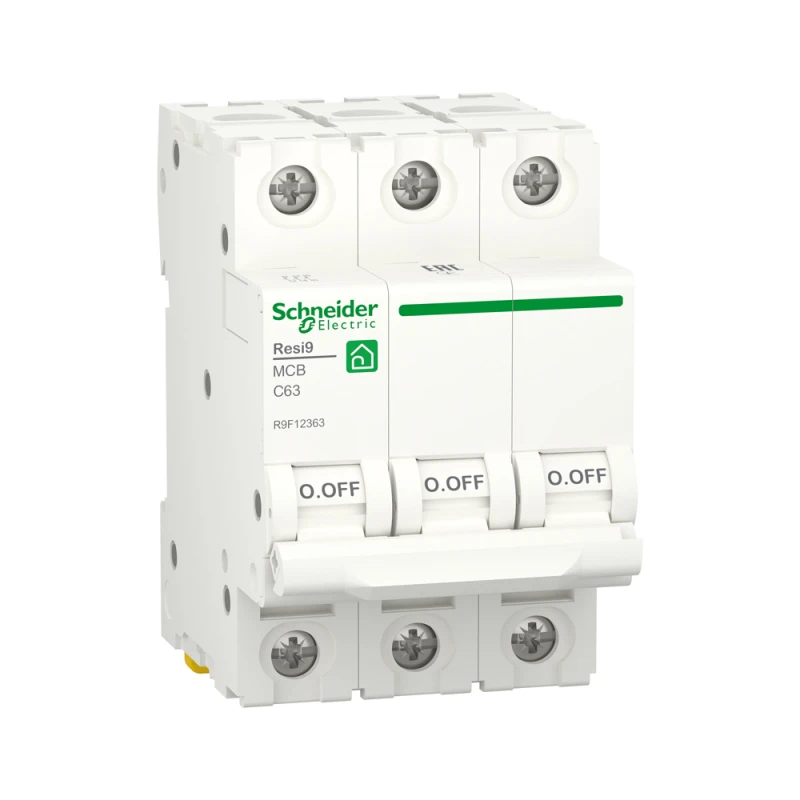

Автоматичний вимикач RESI9 6kA 3P 3P 63А C Schneider Electric

Автоматичний вимикач Schneider Electric Resi9 розрахований на використання в системах розподілу електроенергії в житлових і багатоквартирних будинках. Модель оснащена трьома полюсами та забезпечує захист ланцюгів від перевантажень і коротких замикань при струмі до 63 ампер. Завдяки тепловому та електромагнітному розчеплювачу, пристрій спрацьовує як за тривалих перевантажень, так і за миттєвих стрибків струму.
Вимикач відповідає характеристиці відключення C і розрахований на мережі змінного струму з номінальною напругою до 400 В. Гранична здатність відключення становить 6000 А, що відповідає вимогам стандарту МЕК 60898-1. Пристрій демонструє високу надійність в умовах частої експлуатації: електричний ресурс досягає 10 000 циклів, а механічний — до 20 000. Робоча частота — 50/60 Гц.
Конструкція передбачає встановлення на DIN-рейку за допомогою механізму, що замикається. Пристрій встановлюється на DIN-рейку і займає 6 стандартних модулів по 9 мм — підходить для більшості розподільчих щитів. Розміри корпусу становлять 81×54×72 мм при вазі 360 г. Корпус виконаний у білому кольорі (RAL 9003), має ступінь захисту IP20 і розрахований на експлуатацію в температурному діапазоні від -25 до +60 °C.
Вимикач підтримує роботу в умовах підвищеної вологості до 95 % за 55 °C і зберігає працездатність під час зберігання до -40 °C. Контактні клеми підтримують підключення жорстких провідників до 35 мм², гнучких — до 25 мм², а допустимий момент затягування становить 3.5 Н·м. Простота встановлення, надійний захист і дотримання міжнародних стандартів роблять Resi9 надійним вибором для побутових розподільчих систем.
Функціональні особливості:


Надійний захист ланцюгів: забезпечує вимкнення при перевантаженнях і коротких замиканнях в одно- і трифазних мережах


Підтримка високих струмів: розрахований на номінальний струм 63А і забезпечує вимкнення при короткому замиканні до 6000 А


Зручний монтаж: встановлюється на стандартну DIN-рейку і займає всього 6 модулів шириною по 9 мм


Висока зносостійкість: розрахований на 10 000 електричних і 20 000 механічних циклів


Сумісний із різними типами дротів: підтримує жорсткі провідники до 35 мм², гнучкі — до 25 мм²


Захист від зовнішніх впливів: корпус відповідає ступеню захисту IP20, стійкий до температурних перепадів від -25 до +60 °C


Інтуїтивна індикація: візуальне відображення положення «Увімкнено/Вимкнено»


Відповідність стандартам: сертифікований відповідно до вимог МЕК 60898-1 та МЕК 60068-1


Технічні характеристики:
Основні параметри:

Серія: Resi9
Тип пристрою: Модульний автоматичний вимикач
Призначення: Розподіл електроенергії
Кількість полюсів: 3 (три захищені полюси)
Номінальний струм: 63А
Тип мережі: Змінний струм (AC)
Технологія розчеплювача: Тепловий і електромагнітний (тепловий-миттєвий)
Крива відключення: C
Гранична здатність відключення: 6000 А при 400 В AC, 50/60 Гц (за МЕК 60898-1)
Відповідність стандарту: МЕК 60898-1
Знаки якості: EAC, UA TR

Електричні характеристики:

Робоча частота: 50/60 Гц
Номінальна робоча напруга (Ue): 400 В AC
Номінальна напруга ізоляції (Ui): 440 В AC
Імпульсна витримувана напруга (Uimp): 4 кВ
Поріг спрацьовування електромагніту: 5–10 × In (номінального струму)
Клас обмеження енергії: 3 (за МЕК 60898-1)

Конструкція і монтаж:

Тип приводу: Важільний (перемикач)
Індикація: Увімкнено/вимкнено (ON/OFF)
Монтаж: Кріплення на DIN-рейку
Ширина (в модулях по 9 мм): 6 модулів
Глибина вбудовування: 44 мм
Колір корпусу: Білий (RAL 9003)

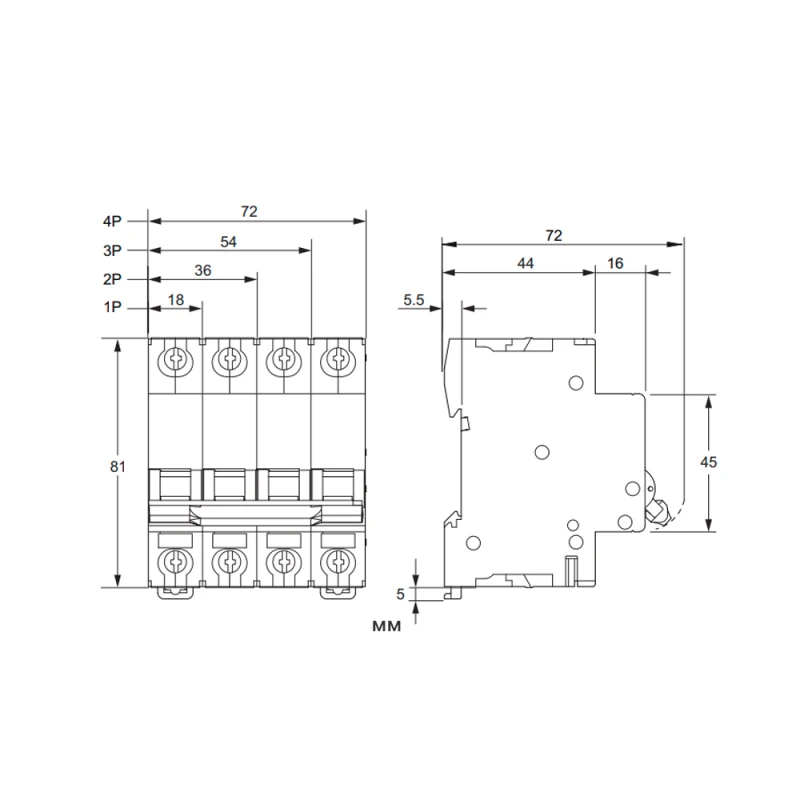

Габарити (Д×Ш×В): 72×54×81 мм
Вага: 360 г
Розміри в упаковці: 85×75×54 мм
Вага з упаковкою: 366 г

Надійність і ресурс:

Електрична зносостійкість: До 10 000 циклів
Механічна зносостійкість: До 20 000 циклів

Підключення:

Тип клем: Тунельні, верх/низ – Жорсткі дроти: 1–35 мм² – Гнучкі з наконечником: 1–25 мм² – Гнучкі без наконечника: 1–25 мм²
Довжина зачистки дроту: 14 мм
Максимальний момент затягування: 3.5 Н·м
Захист від витоку на землю: Не передбачено

Умови експлуатації:

Ступінь захисту: IP20 (у корпусі IP40)
Ступінь забруднення: 2 (за МЕК 60898-1)
Категорія перенапруги: III
Клас кліматичного виконання: 2 (за МЕК 60068-1)
Відносна вологість: до 95 % при 55 °C
Температура експлуатації: -25 °C ~ +60 °C
Температура зберігання: -40 °C ~ +60 °C
